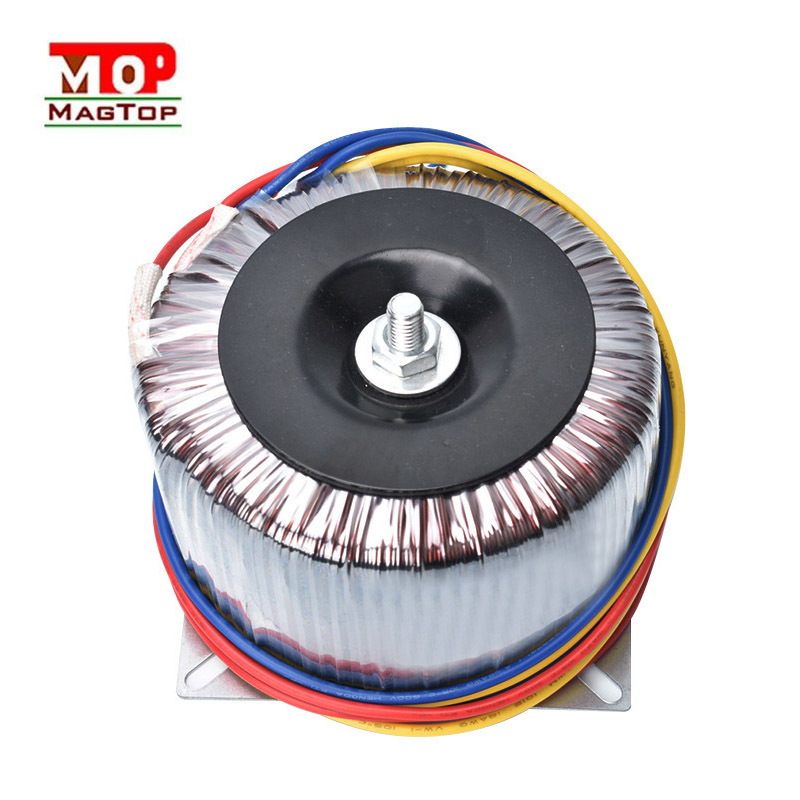

トロイダルトランス

のトロイダルトランスコアとパワーは、サイズとの間に直接的な関係があると言えます。リングトランスコアそして、力の大きさは存在に比例し、つまり力が大きければ大きいほど、その体積は増加します。力が大きいほど、変成器, コアの磁気回路を長くする必要があり、コアのサイズが大きくなります。その多くは、コアの材質に関係しています。

のパワートロイダルトランスコアの材質と断面積によって決まります。断面積とは、巻線が巻き付けられたコアコラムの断面積（長方形）を指します。断面積 S を測定した後、変成器は、P=S2/1.5 に従って推定できます。ここで、S の単位は cm2 です。例: コア断面積 S=7cm2、電力 P=S2/1.5=7*7/1.5=33W、さまざまな誤差を除くと、実際の公称電力は 30W です。

通常、鉄心はケイ素鋼板シームレスコイルで作られ、ケイ素鋼板はコイルの鉄心を作るために使用されます。変成器、ケイ素鋼板自体は強い磁気伝導性を持つ一種の磁性材料であるため、ワイヤーサークルでは、鉄心が小さくなる条件を達成するためにより大きな磁気誘導強度を生成できますが、これは体積が大きくなるという意味ではありません鉄心は小さくなるほど製造工程が難しくなるため、大出力の鉄心を無限に小さくすることができます。製造プロセスの制限により、コアを希望どおりに小さくすることはできません。

とき

AC 状態で動作すると、電力損失が発生します。通常、この電力損失を「鉄損」と呼びます。鉄損は主に「ヒステリシス損」と「渦電流損」と呼ばれます。渦電流損とヒステリシス損は、鉄心の磁化過程におけるヒステリシス現象によって発生し、その損失は材料のヒステリシスループで囲まれた面積に比例します。次に、より多くの電力が必要になるため、コアの面積を増やすことでこの電力損失を削減する必要があります。

したがって、大きな電力が必要な場合は、鉄心の体積を大きくする必要があり、その鉄損を取り除くことで必要な電力が得られます。電力はワイヤの巻き数と直径にも関係します。
