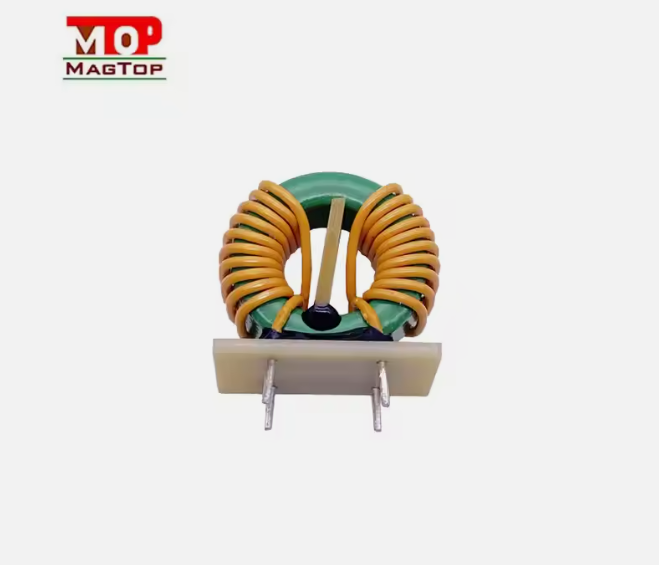

مقدمة إلى المحولات الحلقية

الكفاءة الكهربائية عالية النواة لا توجد فجوة هوائية، يمكن أن يكون معامل التراص مرتفعًا كما 95%. لا توجد فجوة هوائية في القلب، والتي يمكن أن تقلل من المستحث ضجيج الاهتزاز من القلب. يتم لف اللف بالتساوي وإحكام حول القلب الحلقي، مما يقلل بشكل فعال من "الأزيز" الناتج عن طريق التضيق المغناطيسي. درجة حرارة التشغيل المنخفضة بسبب فقدان الحديد يمكن أن تصل إلى 1.1 واط / كجم، وفقدان الحديد صغير جدًا، وارتفاع درجة الحرارة الأساسية منخفض، واللف في تبديد الحرارة الأساسية بدرجة الحرارة المنخفضة جيد،وبالتالي فإن ارتفاع درجة حرارة المحول منخفض. سهولة التركيب يحتوي المحول الحلقي على تركيب واحد فقط المسمار في المركز، وهو سهل بشكل خاص للتثبيت السريع والإزالة الإلكترونية معدات.

قدرة المعيارمحول الطاقةالسلسلة 8~1500VA، مع معدل تعديل الجهد الصغير، ارتفاع درجة الحرارة للحمل الكامل هو 40 درجة مئوية فقط، مما يسمح بتشغيل التحميل الزائد لفترة قصيرة، مناسبة لاستخدام المتطلبات العالية. اللفات الأولية معزولة بطبقة بوليستر من الفئة B (130 درجة مئوية)، والتي تتطلب ثلاث طبقات على الأقل من شريط العزل، ويمكنها تحمل اختبار الجهد الكهربي 4000 فولت، لمدة دقيقة واحدة. سعة سلسلة منتجات محولات الطاقة الاقتصادية 50 ~ 1500VA. سعة سلسلة منتجات محولات العزل 50 ~ 1000VA، يجب أن يستخدم جميع الرصاص الأساسي سلك عزل مزدوج. الحد الأقصى لارتفاع درجة حرارة المحول أقل من 45 درجة مئوية.بالإضافة إلى ذلك، يتطلب محول العزل للاستخدام الطبي أيضًا مفتاح حماية درجة الحرارة في الملف الأولي. عندما جوهر تصل درجة الحرارة إلى 120 درجة مئوية، تم فصل مفتاح حماية درجة الحرارة. عندما تعود درجة الحرارة إلى وضعها الطبيعي، يتم إعادة ضبط المفتاح وإغلاقه تلقائيًا.

يتكون قلب المحول الحلقي من المستمر المستمرلف الشريط الفولاذي السيليكوني الموجه، بعد التلدين سوف يشكل أدليل تدفق متسق للغاية، في حين أن لف حلقييتم تغطية المحول بإحكام بواسطة الملف الحلقي الأساسي،كثافة التدفق المغناطيسي عالية، لأن المحول الحلقي يمكنه تحقيق كفاءة كهربائية عالية تصل إلى 95%.

جوهرمحول حلقييتم دحرجتها بسلاسة من صفائح الفولاذ السليكونية المدرفلة على البارد عالية الجودة (سمك الصفائح عمومًا أقل من 0.35 مم)، مما يجعل أداءها الأساسي أفضل من اللب التقليدي المكدس. يتم لف ملف المحول الحلقي بالتساوي حول القلب واتجاه تتطابق خطوط المجال المغناطيسي التي ينتجها الملف تقريبًا مع الدائرة المغناطيسية للنواة. بالمقارنة مع النوع المكدس، سيتم تقليل طاقة الإثارة وفقدان النواة بنسبة 25%، مما يجلب السلسلة التالية من المزايا. قلب ذو كفاءة كهربائية عالية بدون فجوة هوائية، يمكن أن يصل معامل التراص إلى 95%، ويمكن أن تكون نفاذية القلب 1.5 ~ 1.8T(يمكن أن يستغرق قلب نوع التراص 1.2 ~ 1.4T فقط)، والكفاءة الكهربائية تصل إلى 95%، ولا يوجد تيار تحميل يصل إلى 10% فقط من نوع التراص. حجم صغير، محول حلقة خفيفة الوزن من مكدسة يمكن تقليل وزن المحول بمقدار النصف، طالما أن مساحة المقطع العرضي للنواة متساوية، يمكن تصميم محول الحلقة سهل تغيير الطول والعرض والنسبة العالية من النواة، لتلبية متطلبات الحجم.

حلقيةقلب المحولليس لديه فجوة هوائية، متعرجا بالتساوي حول اله حلقيةالأساسية، يؤدي هذا الهيكل إلى تسرب مغناطيسي صغير، والإشعاع الكهرومغناطيسي صغير أيضًا، بدون حماية إضافية يمكن استخدامه في حساسية عاليةالمعدات الإلكترونية، مثل مكبر الصوت منخفض المستوى والطبيةمعدات.انخفاض ضجيج الاهتزاز وعدم وجود فجوة هوائية يمكن أن يقلل من القلب.

أتطبيق

يتم وصف مجالات تطبيق المحولات الحلقية المختلفة على النحو التالي:

1.معدات الصوت

منتجات المحولات الحلقية للمصنع، الأولى معروفةفي تطبيقات المعدات الصوتية. على سبيل المثال، يمكن استخدامه في 3 أنواع من مكبرات الصوت عالية الدقة عالية الطاقة كمحولات طاقة للمنتجات عالية الأداء ومحولات طاقة للشركات الصغيرةوأجهزة صوتية متوسطة الطاقة. يمكن استخدام نطاق الطاقة من 6VA إلى 1000VA بجودة عالية حلقيةمحول.

2.التحكم الكهربائي

مثل محولات التيار والجهد. محول عالي الدقة وعالي الثبات مصنوع من خلال عملية المحولات الحلقية.مادة مغناطيسية ناعمة بيرمولي مادة غير متبلورة أوسبائك نانوية وأخرى مغناطيسية جديدة عالية الأداءيمكن استخدام المواد كنوى مغناطيسية، بأدوات ذكية دقيقة وطرق اختبار خاصة. يمكن أن تضمن أنمعلمات المحولات دقيقة والأداءمتسقة تماما.

3. المعدات الطبية

محول حلقي مصمم ومصنع خصيصًا لـالمعدات الطبية. بالإضافة إلى الكفاءة العالية والموثوقية العاليةومتطلبات السلامة العالية. أيضا تعزيز بشكل خاصقوة مضادة للكهرباء وتحسين الأداء المضاد للحرارة.المحول مطلوب لزيادة المصهر الحراري الداخليلضمان الموثوقية.

4. التطبيق في مجالات أخرى

يمكن أيضًا استخدام المحول الحلقي بأحجام مختلفة من الطاقةالعاكس إمدادات الطاقة، مثل الطاقة الشمسية وطاقة الرياحنظام الجيل. المحول توروديال عالي الكفاءةمع خسارة منخفضة يمكن أن تحسن بشكل كبير الكفاءة الإجمالية للعاكسمزود الطاقة.
