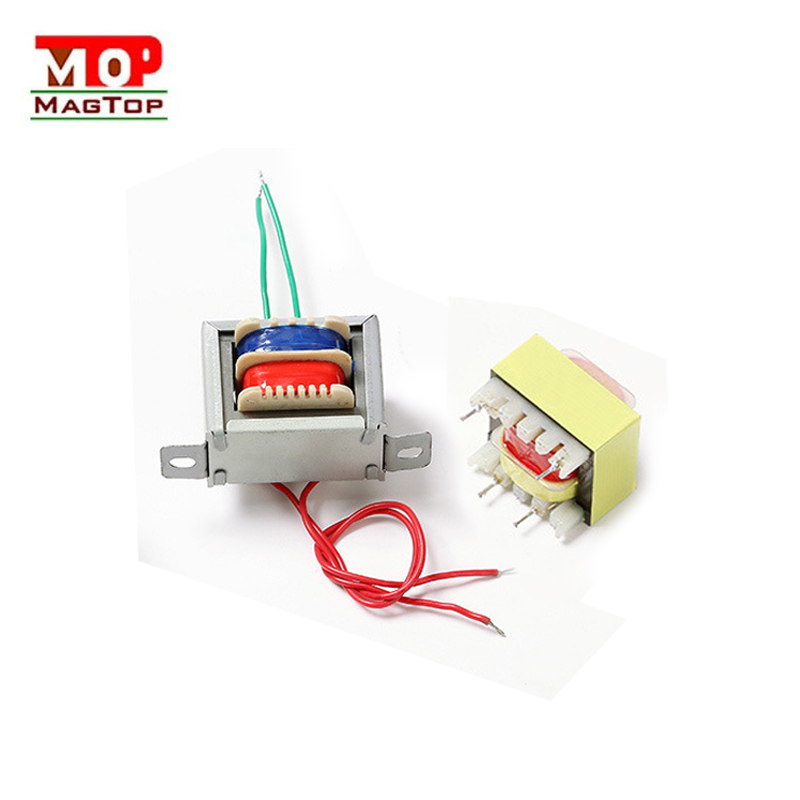

نقاط مشكلة شائعة من محولات التردد المنخفضة

1》 مشكلة DCR:
A.DCR مرتفع للغاية: نظرًا لأن محول ألواح الصلب السيليكون تقريبًا قطر الأسلاك رفيع للغاية ، فإن عدد المنعطفات هو كثير ، ويصبح اختيار الأسلاك الموسمية هو الجزء الأكثر أهمية.
يفضل معظم العملاء الأمريكيين استخدام خطوط AWG لتصميم وبنية DCR. لبعض الأسباب ، يتعين علينا استخدام تقريب خط MM لاستبداله ، وأسلاك المينا التايوانية قطرها Valuea أكبر قليلاً ، والفيلم أكثر سمكًا قليلاً ، لذا فإن الآلاف من الدوائر لأسفل غالبًا ما تكون DCR عالية ، ودهون الخط. النقطة الأخرى هي مشكلة الدهون في التفاف الخط ، واللف الأنيق واللف الرفيع غير المنضبط ، وسيكون DCR مختلفًا بطول خط مختلف ، وسوف يكون اللف الوثيق الأنيق أقل قليلاً.

ب. عمليات التكيف في قيم DCR بين المجموعتين: تتطلب بعض المواصفات أن يكون الفرق DCR بين التوأم الأساسي في واجهة المستخدم ضمن كمية أو مواصفات معينة
يتطلب ألا يتجاوز جهد التوأم 0.1 فولت عندما يكون الإخراج الثانوي من التوأم خاملاً. في هذه الحالة ، جرى المنتجان بنفس المحور لنفس اللف
يجب استخدام الماكينة للتجميع ، وذلك للحصول على نجاح جيد.

1> المشكلة الحالية الإثارة:
محول الطاقة العام ، المواصفات الحالية الإثارة ليست صارمة للغاية ، تشير إلى الجانب الثانوي دون تحميل عند التيار الأساسي. إذا تجاوز تيار الإثارة الممكن
سبب:
أ. عدد المنعطفات صغيرة جدًا ، أو قطر السلك كبير جدًا
ب. لم يتم تجميع ورقة الصلب السيليكون بشكل صحيح
ج. مادة ورقة الصلب السيليكون ليست جيدة بما يكفي
د. ورقة الصلب السيليكون سميكة جدا
ه. خطأ الصك
و. حالة الإدخال صحيحة. إذا تجاوز تيار الإثارة كثيرًا ، فيجب فحص الملف لدائرة قصيرة.
2> الخسارة مرتفعة للغاية
إن قراءة المقياس على لوحة الاختبار خارج المواصفات (تلف النحاس والحديد) لأنه تم الانتهاء من اللف ، من المعتاد أن تتحسن من تلف الحديد:
أ. لا يتم تثبيت ورقة الصلب السيليكون بشكل صحيح (الحافة الخشنة غير موحدة ، ولم يتم تثبيتها بإحكام)
B. تحسين المواد الأساسية
C. حدد صفائح الصلب السيليكون الرفيعة.
4> معدل ضبط الجهد كبير جدًا
Δ u ٪ = (u20 - u2)/u20
U20: جهد الإخراج بدون تحميل ؛ U2: يشارك جهد إخراج الحمل في تصميم فقدان النحاس ، وفقدان الحديد ، وعدد المنعطفات.
5> ارتفاع درجة الحرارة
يمكن استخدام طريقة المقاومة لحساب (234.5+T1)/R1 = (234.5+T2)/R2
اختبار Hi-Pot و IR (مقاومة العزل) Hi-Pot هو أن المحول يجب أن يكون متطلبات الاختبار الكاملة بنسبة 100 ٪ ، ويتطلب العديد من العملاء أيضًا إرفاق كل شحنة ببيان اختبار كامل Hi-Pot.
أسباب سيئة Hi-Pot:
السلك الرائد بين اللفاتين على اتصال
ب. دائرة قصيرة من جسر القصدير بين المسامير
ج. لا يتم تغطية شريط العزل بالكامل أو أن عدد الطبقات صغير جدًا
D. مسافة غير كافية بين اللفات واللبان
E. أثناء التجميع ، سوف يمسح Core بكرة أو حالة. عندما يكون تيار القطع على المواصفات هو 3MA ، لا تستخدم 2MA أو 1MA لاختبار Hi-Pot ، 2MA أكثر صرامة من 3MA.
6> يحتوي على ترشيح
من حيث المبدأ ، ورقة الصلب السيليكونمحولاتلا تحتاج إلى أن تكون فراغا وغمرها. الكثير من الضغط الفراغي سيؤدي إلى اختراق ماء الفانيلي بين النوى ، مما يخلق فجوات وتقليل الطاقة.
