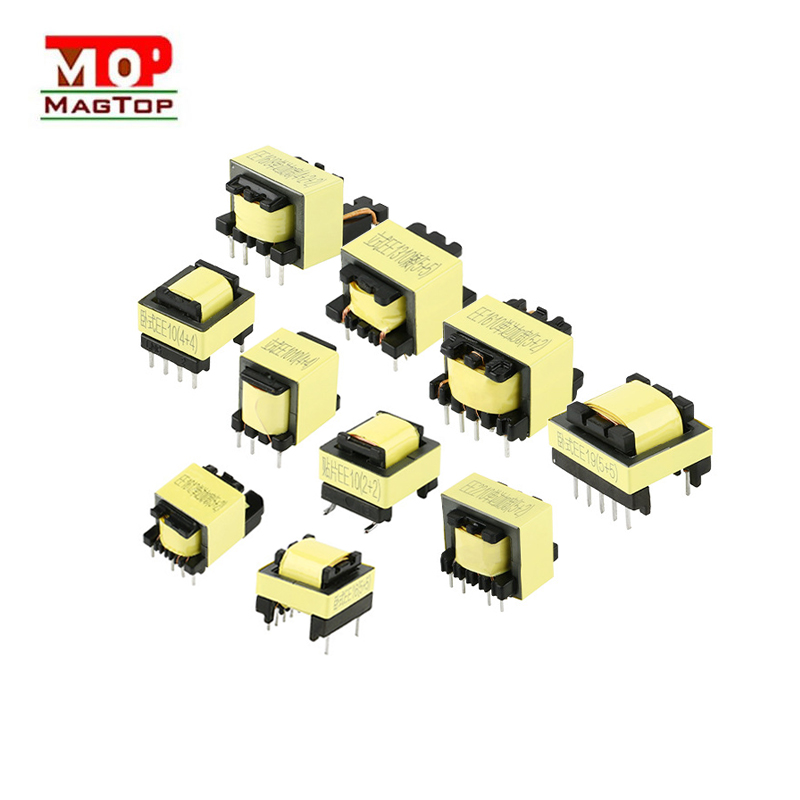

المحولات عالية التردد

المحولات عالية الترددهي العنصر الأكثر أهمية في تحويل إمدادات الطاقة. هناك العديد من الطبولوجيا في تبديل مصادر الطاقة. على سبيل المثال، تعمل دائرة تحويل الطاقة نصف الجسر من خلال وجود ترانزستورين تبديل يعملان بالتناوب لتوليد موجة نبضية عالية التردد تبلغ 100 كيلو هرتز. ثم يتم تنحيته من خلال محول عالي التردد ويخرج التيار المتردد. يحدد عدد اللفات في كل ملف للمحول عالي التردد جهد الخرج.

في دائرة تحويل الطاقة نصف الجسر النموذجية، فإن أبرزها هي ثلاثةالمحولات عالية التردد: المحول الرئيسي، المحول السائق، المحول المساعد (المحول الاحتياطي). كل نوع من المحولات له معايير القياس الخاصة به كما هو منصوص عليه في البلد. على سبيل المثال، بالنسبة للمحول الرئيسي، إذا كان مصدر الطاقة أعلى من 200 واط، فيجب ألا يقل قطر (ارتفاع) النواة المغناطيسية عن 35 مم. بينما بالنسبة للمحول المساعد، عندما لا تتجاوز طاقة مصدر الطاقة 300 واط، فإن قطر قلبه المغناطيسي 16 مم يكون كافيًا.
