وظائف ومبادئ محاثات الوضع المشترك

محاثات الوضع المشتركغالبًا ما تُستخدم ، المعروفة أيضًا باسم اختناقات الوضع الشائع ، لتصفية إشارات التداخل الكهرومغناطيسي للوضع الشائع في تبديل إمدادات الطاقة. في تصميم اللوحة ، يلعب محث الوضع المشترك أيضًا دور ترشيح EMI ، والذي يستخدم لقمع الموجة الكهرومغناطيسية الناتجة عن خطوط الإشارة عالية السرعة. باختصار ، تُستخدم المحرِّضات ذات الوضع الشائع بشكل أساسي لعزل الحديث المتبادل عالي التردد (EMI) بين داخل وخارج الجهاز.

لماذا تحمي المحرِّضات ذات الوضع المشترك من التداخل الكهرومغناطيسي؟ من أجل معرفة ذلك ، نحتاج إلى التحليل من بنية محاثات الوضع المشترك.

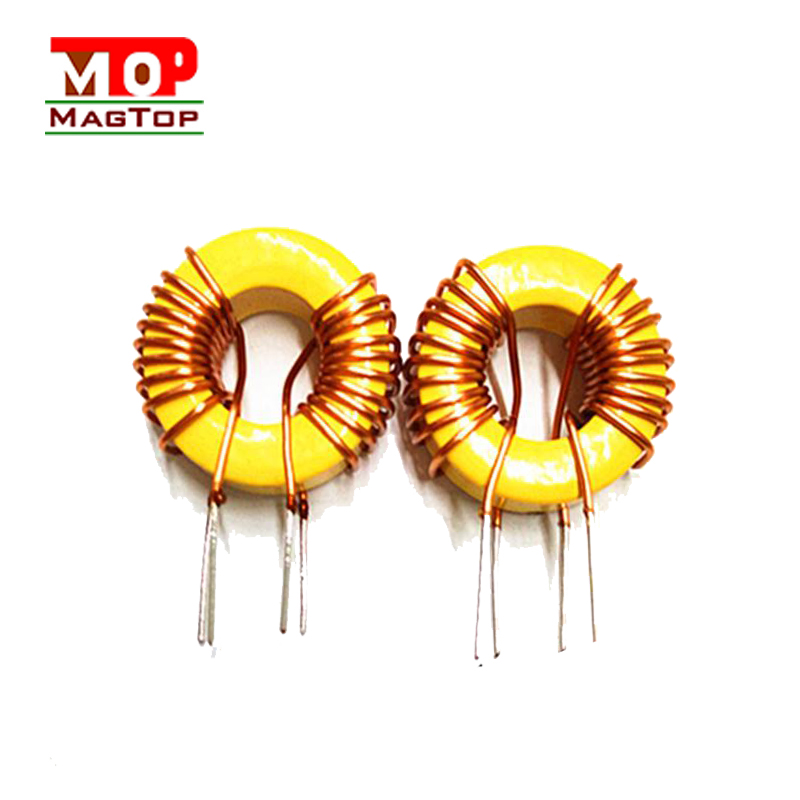

المنقيدارة محث الوضع الشائع ، La و LB هي ملفات محث ذات وضع شائع. يتم لف الملفين حول نفس النواة الحديدية بنفس عدد الدورات والمرحلة (معكوسة). بهذه الطريقة ، عندما يمر التيار العادي في الدائرة عبر محث النمط المشترك ، فإن التيار يخلق مجالًا مغناطيسيًا عكسيًا في ملف الحث الملفوف في نفس المرحلة ويلغي كل منهما الآخر. في هذه الحالة ، يتأثر تيار الإشارة العادي بشكل أساسي بمقاومة الملف (والتخميد بسبب كمية صغيرة من التسرب) ؛ عندما يمر تيار الوضع المشترك عبر الملف ، سيزداد المجال المغناطيسي المشفر في الملف بسبب تجانس تيار الوضع المشترك ، بحيث يكون للملف مقاومة عالية وتأثير التخميد القوي ، وذلك لتقليل المشترك- الوضع الحالي وتحقيق الغرض من التصفية.

في الواقع ، إذا كان أحد طرفي دائرة المرشح متصلاً بمصدر تداخل والآخر بجهاز تشويش ، فإن La و C1 و LB و C2 يشكلان مجموعتين من مرشحات التمرير المنخفض التي يمكنها الاحتفاظ بإشارات EMI ذات الوضع المشترك على خط عند مستويات منخفضة للغاية. لا يمكن لهذه الدائرة أن تمنع وصول إشارة EMI الخارجية فحسب ، بل تقلل أيضًا من إشارة EMI المتولدة عندما يعمل الخط نفسه ، وتقلل بشكل فعال من كثافة تداخل EMI.
