مقدمة ومبدأ عمل المحولات عالية التردد

المحول عالي التردد هو محول طاقة بتردد تشغيل يتجاوز التردد المتوسط ​​(10 كيلو هرتز). يتم استخدامه بشكل رئيسي كمحول إمداد الطاقة عالي الترددفي تحويل إمدادات الطاقة عالية التردد. يتم استخدامه أيضًا كعاكس عالي التردد في إمدادات الطاقة العاكسة عالية التردد وآلات اللحام العاكس عالية التردد. محول الطاقة. وفقًا لتردد العمل، يمكن تقسيمه إلى عدة درجات: 10 كيلو هرتز - 50 كيلو هرتز، 50 كيلو هرتز - 100 كيلو هرتز، 100 كيلو هرتز ~ 500 كيلو هرتز، 500 كيلو هرتز ~ 1 ميجا هرتز، وما فوق 10 ميجا هرتز.

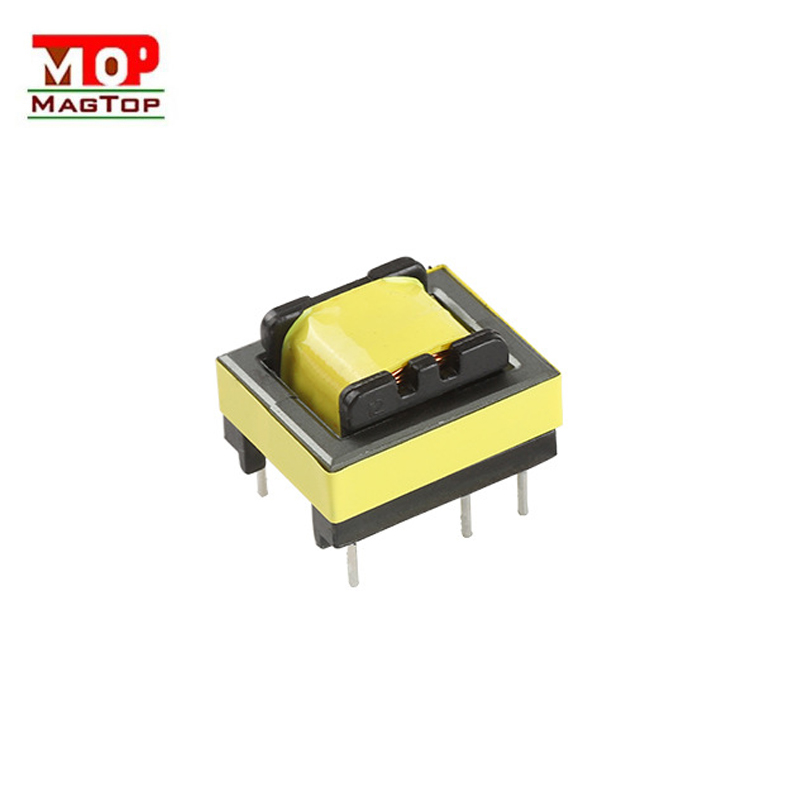

محول عالي الترددهو العنصر الأكثر أهمية في تحويل إمدادات الطاقة. هناك العديد من الطبولوجيا في تبديل مصادر الطاقة. على سبيل المثال، في دائرة تحويل الطاقة نصف الجسر، أثناء التشغيل، يتم تشغيل ترانزستورات التبديل لتوليد موجة نبضية عالية التردد تبلغ 100 كيلو هرتز، والتي يتم تحويلها بعد ذلك من خلال محول عالي التردد لإخراج التيار المتردد. نسبة دورات كل ملف متعرجمحول عالي التردديتم تحديد. يحدد الجهد الناتج. الأكثر وضوحا في دائرة المحولات نصف الجسر النموذجية هي المحولات الثلاثة عالية التردد: المحول الرئيسي، المحول الدافع والمحول المساعد (المحول الاحتياطي). كل محول لديه معايير قياس خاصة به في اللوائح الوطنية، مثل المحول الرئيسي، وطالما أنه مصدر طاقة يزيد عن 200 واط، يجب ألا يقل قطره الأساسي (الارتفاع) عن 35 مم. أما بالنسبة للمحول المساعد، عندما لا تتجاوز طاقة إمداد الطاقة 300 واط، فإنه يكفي أن يصل قطر القلب إلى 16 مم.

المحول هو جهاز يحول جهد التيار المتردد والتيار والمقاومة. عندما يتدفق تيار متناوب عبر الملف الابتدائي، يتولد تدفق مغناطيسي متناوب في قلب الحديد (أو القلب المغناطيسي)، مما يتسبب في تحريض الجهد (أو التيار) في الملف الثانوي.
يتكون المحول من قلب حديدي (أو قلب مغناطيسي) وملف. يحتوي الملف على لفين أو أكثر. يُطلق على الملف المتصل بمصدر الطاقة اسم الملف الأولي، وتسمى الملفات المتبقية بالملف الثانوي.
