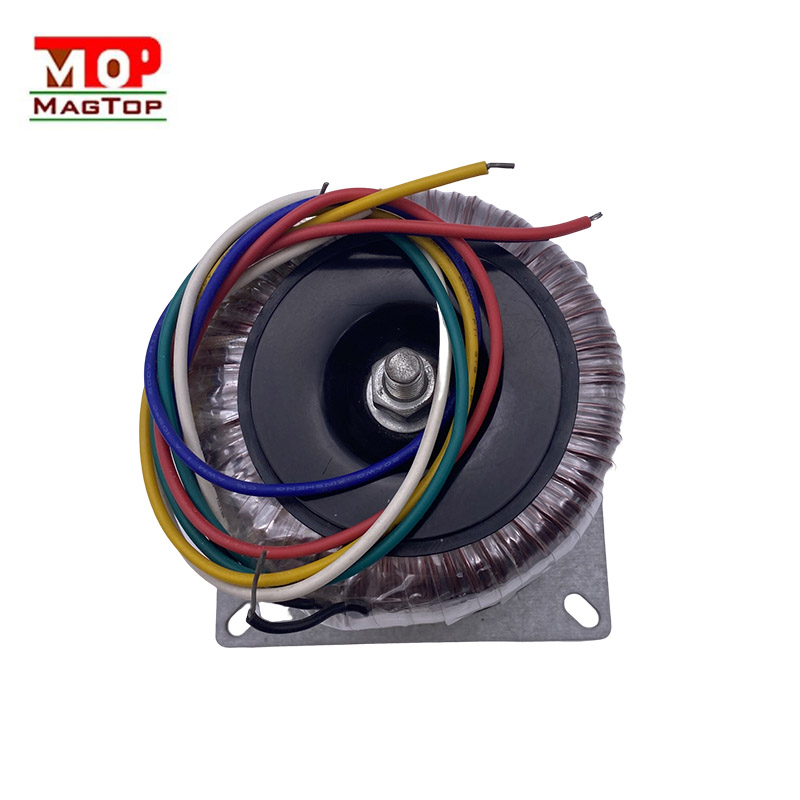

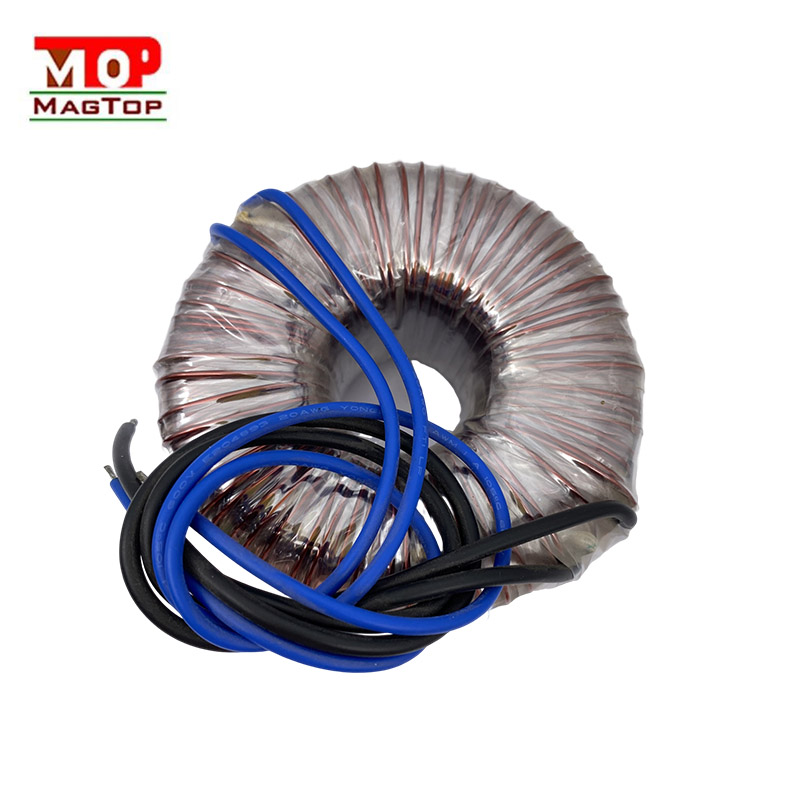

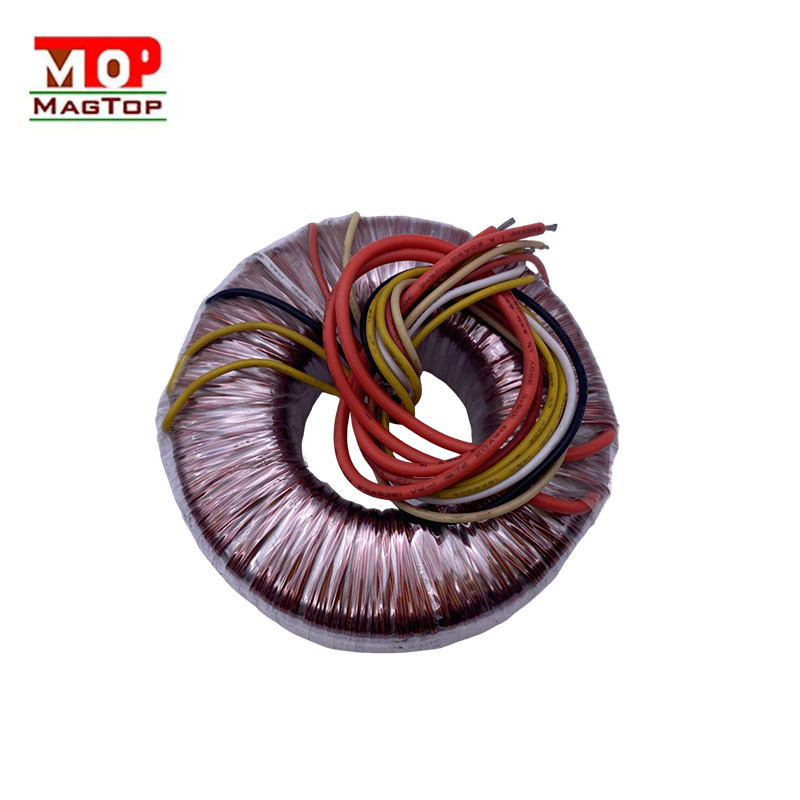

محول حلقي

وفقا للأدب الأجنبي ،محولات حلقيةيمكن تقسيمها إلى النوع القياسي والنوع الاقتصادي ونوع العزل ، وخصائص كل نوع هي:

1. قياسيمحول الطاقةمنتجات:
سعة السلسلة 8 ~ 1500VA ، معدل ضبط الجهد الصغير ، ارتفاع درجة حرارة تشغيل الحمل الكامل 40 ℃ فقط ، تسمح بتشغيل التحميل الزائد لفترة قصيرة ، ومناسبة للتطبيقات عالية الطلب. يتم استخدام عازل غشاء بوليستر من الدرجة B (130 ℃) بين اللفات الأولية ، مما يتطلب ثلاث طبقات على الأقل من شريط العزل ، والذي يمكنه تحمل اختبار الجهد البالغ 4000 فولت و 1 دقيقة.

2. الاقتصاديةمحول الطاقةمنتجات:
سعة السلسلة 50 ~ 1500VA ، على أساس ضمان الأداء والسعي لخفض التكلفة ، مناسبة للتشغيل المستمر دون تطبيقات التحميل الزائد ، ارتفاع درجة حرارة التشغيل 60 ℃ ، فئة العزل A (105 ℃) ، عندما يكون خطأ جهد خرج الحمل الكامل اقل من 3٪.

3.محول العزلمنتجات:
سعة السلسلة 50 ~ 1000VA ، ويمكن تقسيمها إلى معدات صناعية وطبية بسلسلتين.محول العزليركز على أداء العزل ، الابتدائي والثانوي مع فيلم بوليستر عازل على مستوى B على الأقل 4 طبقات ملفوفة ، جهد الانهيار أكبر من 4000 فولت ، يجب أن تؤدي جميع العناصر الأولية باستخدام سلك عزل مزدوج. الحد الأقصى لارتفاع درجة حرارة المحول أقل من 45 درجة مئوية.
بالإضافة إلى المتطلبات المذكورة أعلاه ،محولات العزلللاستخدام الطبي ، يجب أن تفي أيضًا بمعيار UL544 ، أي أن اللفات الأولية والثانوية يجب أن تتمتع بحماية حرارية ، ويجب أن تكون المسافة بين اللفات والدرع النحاسي المؤرض أكبر من 13 مم.
