Einführung :

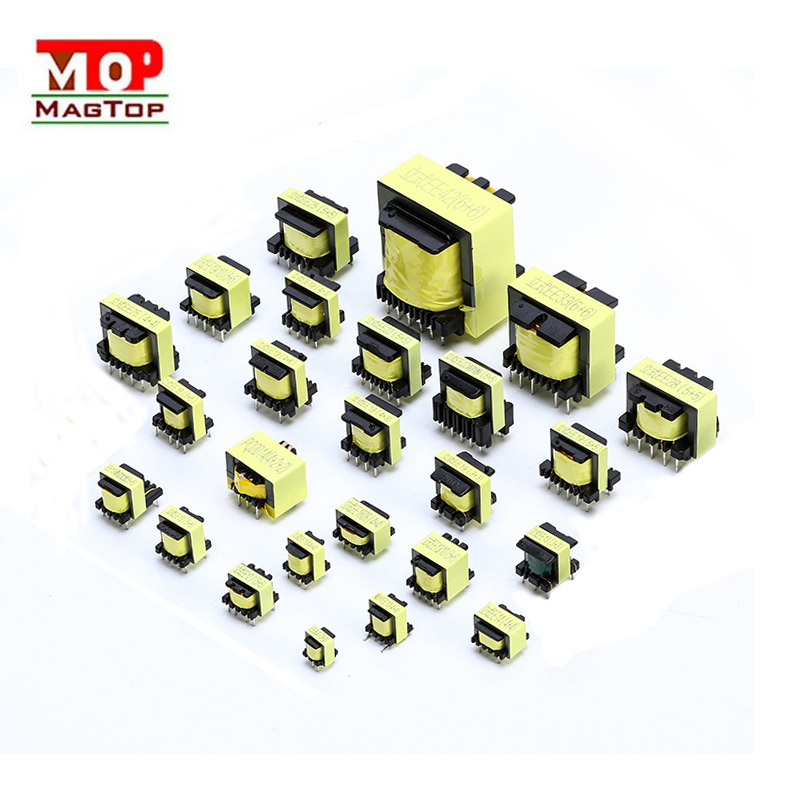

Vertikale Spulenwickelmethode:
Die vertikale Wickelungstechnik verwendet je nach Anwendung unterschiedliche Drahtgrößen:
1. Thick Draht: Ein 0,8φ -Draht ist eine Drehung über dem Wickeldraht.
2. FINE -Kabel: Ein feiner Draht zwischen 0,2 und 0,8 φ wird 1,5 Kurven um das Spulenwund.
3. EXTRELE FINAL WIRE: Für feinere Wicklungen wird ein Draht unter 0,2φ verwendet, um 2 bis 3 Kurven unter die Primärwicklung zu wickeln.
Das Schlüsselprinzip hinter der vertikalen Wickelmethode besteht darin, sicherzustellen, dass die Wickelleitung fest gedrückt wird, ohne den konvexen Punkt des Spulens zu übertreffen. Dies verhindert eine Überkompression oder Ineffizienz in der Wickelstruktur.
Vertikale Spulenwickelmethode:
Die vertikale Wickelungstechnik verwendet je nach Anwendung unterschiedliche Drahtgrößen:
1. Thick Draht: Ein 0,8φ -Draht ist eine Drehung über dem Wickeldraht.
2. FINE -Kabel: Ein feiner Draht zwischen 0,2 und 0,8 φ wird 1,5 Kurven um das Spulenwund.
3. EXTRELE FINAL WIRE: Für feinere Wicklungen wird ein Draht unter 0,2φ verwendet, um 2 bis 3 Kurven unter die Primärwicklung zu wickeln.
Das Schlüsselprinzip hinter der vertikalen Wickelmethode besteht darin, sicherzustellen, dass die Wickelleitung fest gedrückt wird, ohne den konvexen Punkt des Spulens zu übertreffen. Dies verhindert eine Überkompression oder Ineffizienz in der Wickelstruktur.
Horizontale Spulenwickelmethode:
Die horizontale Methode umfasst typischerweise das Wickeln des Drahtes um das Spulen in ungefähr 2 bis 3 Kreisen. Im Gegensatz zur vertikalen Technik erstreckt sich die Wicklung jedoch nicht bis zum Ende der Spulen. Dieser Schritt ist entscheidend, um die Überhitzung oder Beschädigung des Spulens während des Lötprozesses zu vermeiden. In besonderen Fällen, in denen strenge Einschränkungen der Breite gelten, kann die Wicklung bis zum Ende des Spulens gedrückt werden. Es muss jedoch darauf geachtet werden, dass überschüssige Druck während des Lötens vermieden werden. Nach dem Löten werden die Kantenstifte geschnitten, um die Gesamtbreite der Gesamtbreite zu verringernTransformator.
Praktische Anwendung:
In Szenarien, in denen Breitenbeschränkungen und strenge Spezifikationen beteiligt sind, kann die horizontale Wickelmethode bevorzugt werden. Es ist wichtig, die Wickelrichtlinie sorgfältig zu befolgen, um sicherzustellen, dass das Endprodukt sowohl den Leistungs- als auch den Größenanforderungen entspricht, ohne die strukturelle Integrität des Spulens zu beeinträchtigen.
Diese Methoden bieten Flexibilität bei Transformatordesign, Ausgleich der Leistung und dimensionalen Einschränkungen für optimale Ergebnisse.
