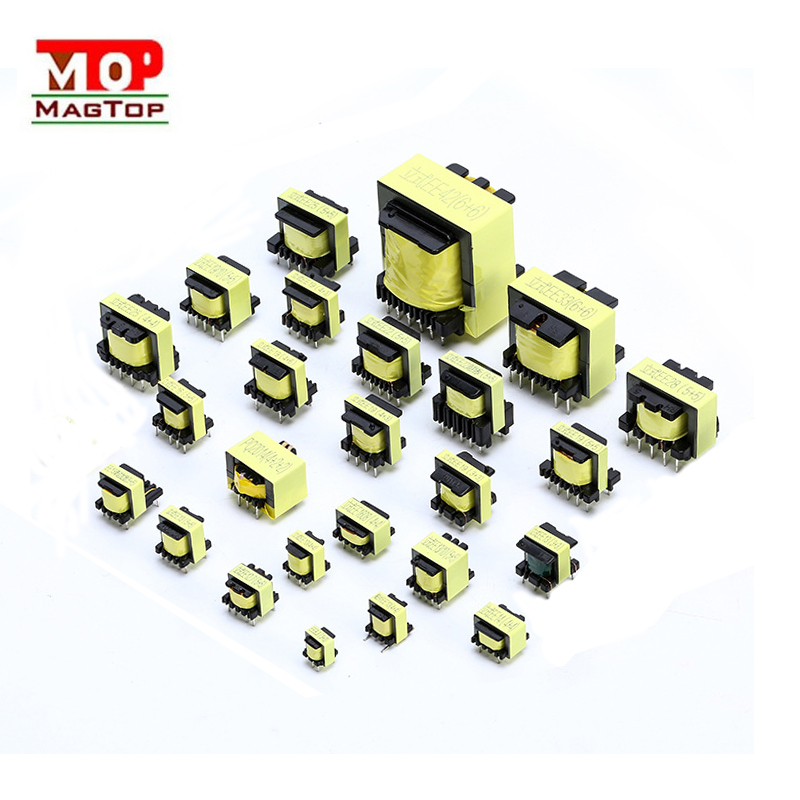

Konstruktionsprinzip eines Hochfrequenztransformators

Einführung :
Beim Entwerfen einesHochfrequenztransformator, müssen die Streuinduktivität und die verteilte Kapazität des Transformators minimiert werden, da der Hochfrequenztransformator im Schaltnetzteil ein hochfrequentes Impuls-Rechteckwellensignal überträgt. Während des Übergangsprozesses der Übertragung verursachen die Streuinduktivität und die verteilte Kapazität Stoßströme und Spitzenspannungen sowie Spitzenschwingungen, was zu erhöhten Verlusten führt. Normalerweise wird die Streuinduktivität des Transformators auf 1 % bis 3 % der Primärinduktivität eingestellt.
Streuinduktivität der Primärspule ---- Die Streuinduktivität des Transformators wird durch die unvollständige Kopplung des magnetischen Flusses zwischen der Primärspule und der Sekundärspule, zwischen Schichten und zwischen Windungen verursacht.
Verteilte Kapazität ---- Die zwischen den Windungen gebildete KapazitätTransformatorWicklung, zwischen der oberen und unteren Schicht derselben Wicklung, zwischen verschiedenen Wicklungen und zwischen der Wicklung und der Abschirmschicht wird als verteilte Kapazität bezeichnet.

Primärwicklung ---- Die Primärwicklung sollte in der innersten Schicht platziert werden, so dass die Länge jeder Windung der Primärwicklung desTransformatorkann am kürzesten sein, wodurch der in der gesamten Wicklung verwendete Draht minimiert wird, was die verteilte Kapazität der Primärwicklung selbst effektiv reduziert.
Sekundärwicklung ---- Nachdem die Primärwicklung gewickelt ist, fügen Sie (3 bis 5) Lagen Isolierpolsterung hinzu und wickeln Sie dann die Sekundärwicklung auf. Dadurch kann die Kapazität des verteilten Kondensators zwischen der Primärwicklung und der Sekundärwicklung verringert und außerdem die Isolationsfestigkeit zwischen Primär- und Sekundärwicklung erhöht werden, wodurch die Anforderungen an die Spannungsfestigkeit der Isolation erfüllt werden.
Vorspannungswicklung ---- Ob die Vorspannungswicklung zwischen Primär- und Sekundärwicklung oder auf der äußersten Schicht gewickelt ist, hängt davon ab, ob die Einstellung des Schaltnetzteils auf der Sekundärspannung oder der Primärspannung basiert.
