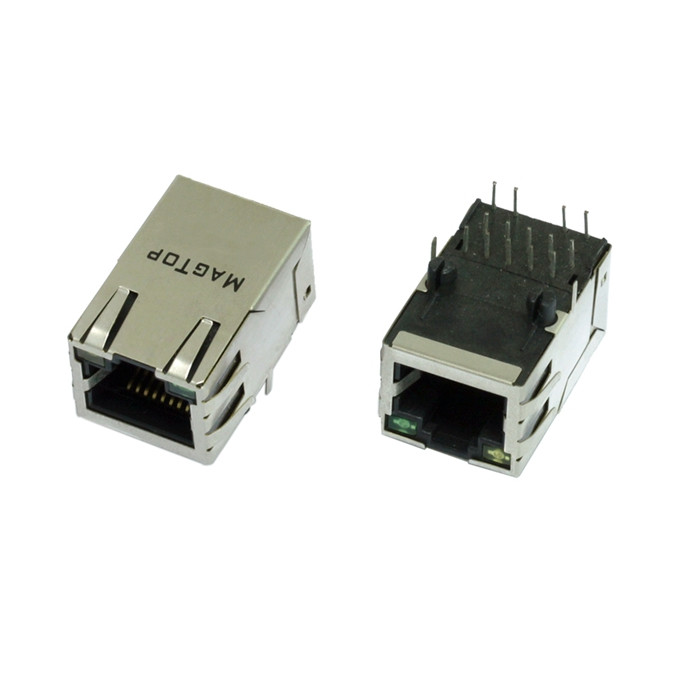

10/100Base-TX 100M Single Port (1X1) Tab-UP LED PoE RJ45-Anschlüsse

10/100Base-TX 100M Single Port (1X1) Tab-UP LED PoE RJ45-Anschlüsse

Beschreibungen:


10/100Base-TX RJ45 Single Port (1x1) Tab-UP mit LEDs, Integrierter PoE Magnetics Connector (ICM), entwickelt zur Unterstützung von Anwendungen,

Wie Network Interface Cards (NIC), LAN-on Motherboard (LOM) und PC-Anwendungen.

rj45-anschluss poe led, poe rj45-anschluss led, rj45 poe, rj45 single port

Funktionen und Vorteile:


* Single-Port (1X1) Tab-UP RJ45 mit internen Magneten.

* RoHS-6-Spitzenwellen-Löttemperaturbewertung 260 ℃.

* Geeignet für CAT 5 & 6 Fast Ethernet-Kabel oder besser UTP.

* Interne Magnete werden zu 100 % elektrisch auf HI-POT und Funktionalität getestet.

Zusammenfassung der elektrischen Leistung:


* Erfüllt oder übertrifft den IEEE 802.3-Standard für 100Base-T.

* 350 uH minimaler OCL mit 8 mA Vorstrom.

* Hohe Leistung für maximale EMI-Unterdrückung.

* Mindestisolierung von 1500 Vrms gemäß IEEE 802.3-Anforderung.

* Betriebstemperaturbereich: 0 ℃ bis +70 ℃.

* Lagertemperaturbereich: -40 ℃ bis +85 ℃.

Materialvorgaben:


* Einsatz: Kunststoff: Verstärkter FR PA66-B30 UL94V-0.

Kontaktbereich: Phosphorbronze, vergoldet.

Leiterplattenanschluss: Phosphorbronze, Lötzinn über Nickel

* Gehäuse: Verstärkter FR PA66-B30 UL94V-0.

* Metallgehäuse: Kupferlegierung, vernickelt

* Gehäuse: Phenolharz, UL94V-0 Schwarz.

Elektronische Spezifikationen:


1. Induktivität:

   350 uH MIN @ 100 KHZ, 0,1 Vrms, 8 mA DC-Vorspannung

2. Windungsverhältnis:

   P1-3: J1-2 = 1CT:1 +/-3%

   P4-6: J3-6 = 1CT:1 +/-3%

3. Einfügedämpfung:

   1 ~ 100 MHz -1,0 dB MAX.

4. Rückflussdämpfung:

   1 ~ 10 MHz -20 dB MIN. Laden Sie 100 Ohm

   10 ~ 30 MHz -16 dB MIN. Laden Sie 100 Ohm

   30 ~ 60 MHz -12 dB MIN. Laden Sie 100 Ohm

   60 ~ 80 MHz -10 dB MIN. Laden Sie 100 Ohm

5. Gleichtaktunterdrückung:

   1 ~ 50 MHz -30 dB MIN.

   50 ~ 100 MHz -20 dB MIN.

6. Übersprechen:

   1 ~ 100 MHz -30 dB MIN.

7. Hi-Pot-Test:

1500 Vrms 60 Sek. @ PCB-Seite zur Kabelseite

Schema:

Form und Maße:

PCB-Layout:
