Die Frequenzeigenschaften von Induktoren

Autor: MagTop
2022-06-13
Die Frequenzeigenschaften einesInduktorwerden hauptsächlich von drei Faktoren beeinflusst.
A. Am wichtigsten ist der Einfluss des Kernmaterialverlusts, der dazu führt, dass der Q-Wert ausgehend vom Maximalwert eine negative Steigung aufweist.
B. Der dielektrische Verlust ist ebenfalls ein Einflussfaktor, insbesondere in Hochfrequenzbändern.
C. Der dritte Einflussfaktor ist der Eigenresonanzeffekt verteilter Kapazität und Induktivität.

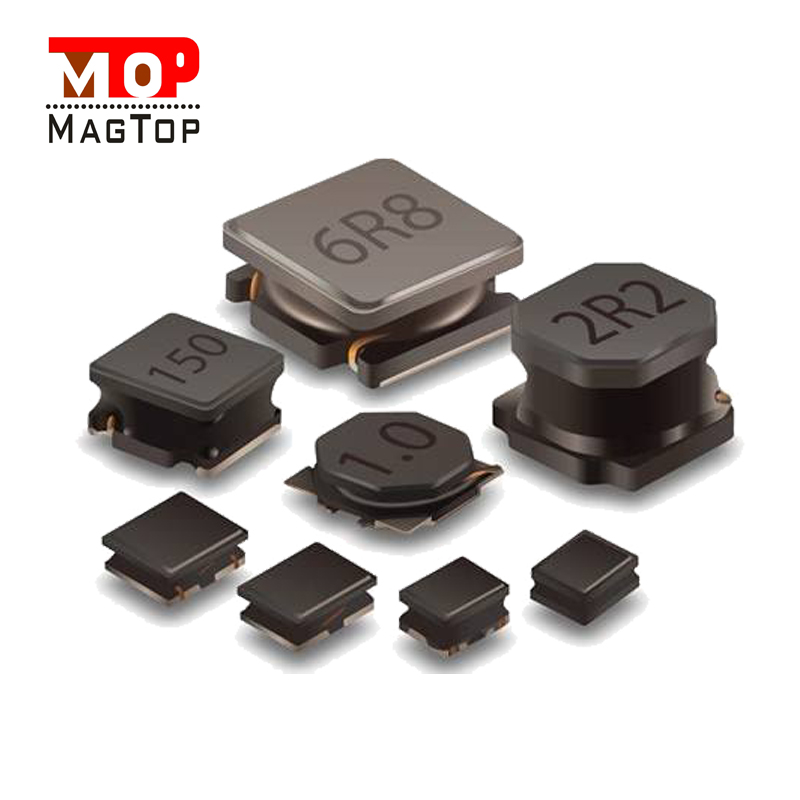

smd chip inductor
Die Leistung des Induktors wird durch die Eigenresonanzfrequenz, die durch die verteilte Kapazität und die Selbstinduktivität bestimmt wird, die durch das Wickelverfahren bestimmt wird, negativ beeinflusst. Die Minimierung der verteilten Kapazität ist ein sehr wichtiger Gesichtspunkt beim drahtgewickelten Design. Bei der Wicklung des toroidalen Magnetpulverkerns liegt seine effektive Kapazität parallel zur Induktivität, und diese verteilte Kapazität ist die Summe der Kapazitäten zwischen den Drähten, zwischen den Schichten und zwischen der Wicklung selbst und dem Magnetpulverkern.
