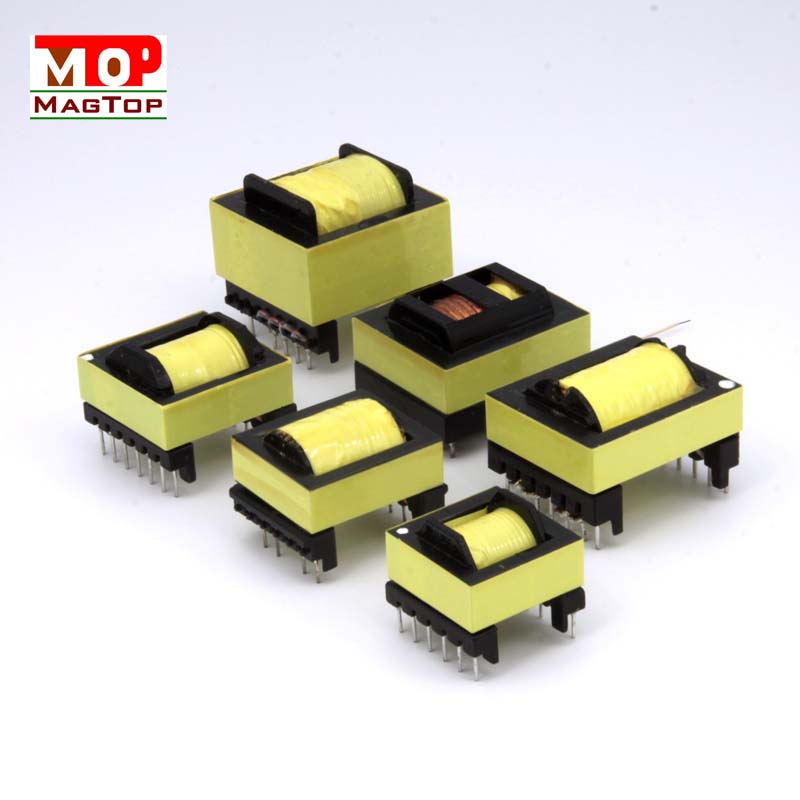

Principe du transformateur haute fréquence - principe de conception

Dans la conception de transformateurs haute fréquence, transformateur de courant, transformateur 220v à 380v, l'inductance de fuite et la capacité distribuée du transformateur doivent être minimisées, car le transformateur haute fréquence de l'alimentation à découpage transmet un signal carré à impulsions haute fréquence. Pendant les transitoires de transmission, l'inductance de fuite et la capacité distribuée peuvent provoquer des courants d'appel et des pics de tension, ainsi que des oscillations supérieures, entraînant des pertes accrues. Habituellement, l'inductance de fuite du transformateur est contrôlée à 1 % ~ 3 % de l'inductance primaire.
L'inductance de fuite de la bobine primaire ---- l'inductance de fuite du transformateur est causée par le flux magnétique entre la bobine primaire et la bobine secondaire, entre les couches et entre les spires et les spires.

La capacité formée entre la capacité distribuée ---- le transformateur électronique tour d'enroulement, entre les couches supérieure et inférieure d'un même enroulement, entre différents enroulements, et entre l'enroulement et la couche de blindage est appelée capacité distribuée.

L'enroulement primaire ---- l'enroulement primaire doit être placé dans la couche la plus interne, de sorte que la longueur de chaque tour de l'enroulement primaire du transformateur puisse être raccourcie, de sorte que l'enroulement entier soit le moins de fils, ce qui réduit efficacement la capacité distribuée de l'enroulement primaire lui-même.

Enroulement secondaire ---- Une fois l'enroulement primaire enroulé, il est nécessaire d'ajouter (3 à 5) couches de coussin isolant, puis d'enrouler l'enroulement secondaire. Cela réduit la capacité de la capacité répartie entre l'enroulement primaire et l'enroulement secondaire, et augmente également la rigidité diélectrique entre les enroulements primaire et secondaire, ce qui répond aux exigences de tension de tenue d'isolement.

Enroulement de polarisation---- Que l'enroulement de polarisation soit enroulé entre le primaire et le secondaire, ou enroulé dans la couche la plus externe, est lié au fait que l'alimentation à découpage est ajustée en fonction de la tension secondaire ou de la tension primaire.
