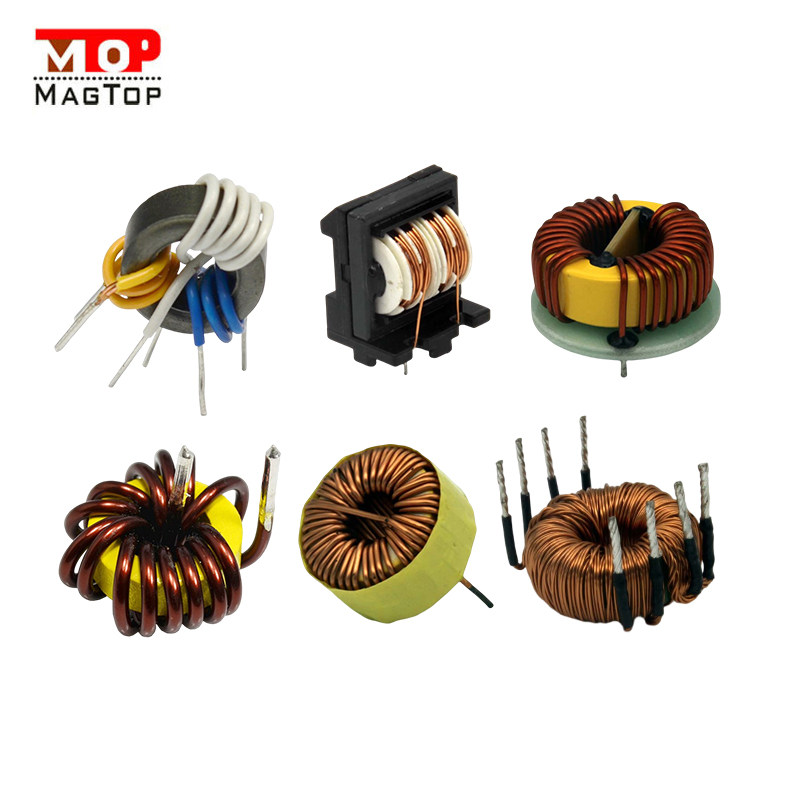

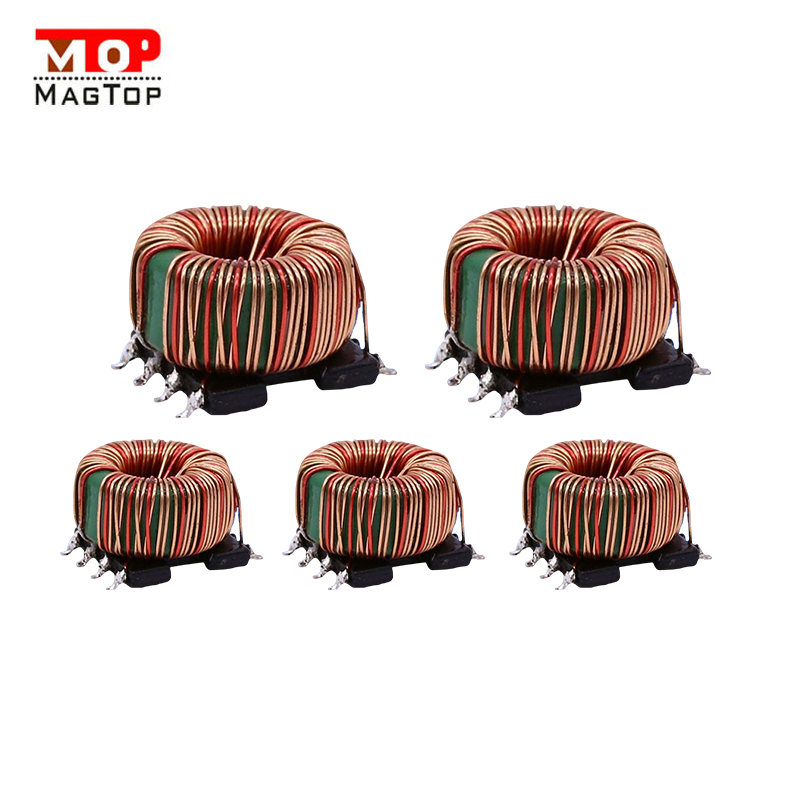

Ispezione della bobina dell'induttore

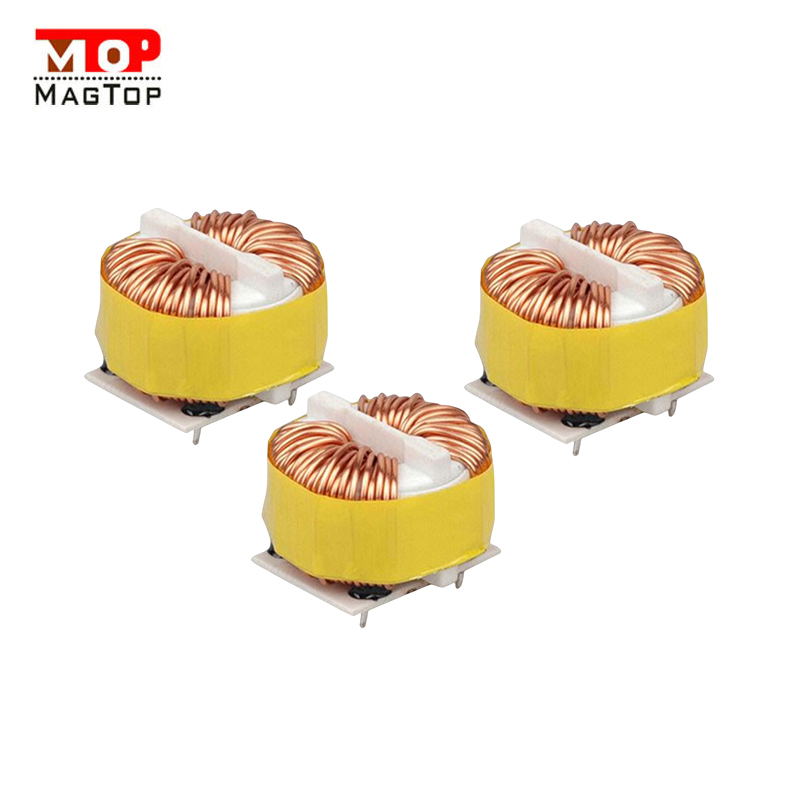

(1) Quando si seleziona e si utilizzainduttori di potenza schermatiOinduttori, dobbiamo prima pensare all'ispezione e alla misurazione della bobina, quindi giudicare la qualità e i pro e i contro della bobina. Al fine di rilevare con precisione l'induttanza e il fattore di qualità Q diinduttore miniaturizzato, sono generalmente necessari strumenti speciali e il metodo di prova è più complicato. Nel lavoro effettivo, questo tipo di rilevamento generalmente non viene eseguito, vengono giudicati solo il controllo on-off della bobina e la dimensione del valore Q. [1] È possibile utilizzare prima la resistenza del multimetro per misurare la resistenza CC della bobina, quindi confrontarla con il valore di resistenza determinato in origine o il valore di resistenza nominale, se il valore di resistenza misurato è molto maggiore del valore di resistenza determinato in origine o valore nominale valore di resistenza, o anche il puntatore non si muove (il valore di resistenza tende all'infinito X), puoi giudicare la rottura della bobina; Se il valore di resistenza misurato è molto piccolo, è difficile stabilire che si tratti di un grave cortocircuito o di un cortocircuito locale. In questi due casi, si può determinare che la bobina è difettosa e non può essere utilizzata. Se la resistenza rilevata non è molto diversa dal valore di resistenza determinato o nominale originale, la bobina può essere giudicata buona. In questo caso, possiamo giudicare la qualità della bobina, ovvero la dimensione del valore Q, in base alle seguenti circostanze. Quando l'induttanza della bobina è la stessa, minore è la resistenza CC, maggiore è il valore Q; Maggiore è il diametro del filo, maggiore è il valore Q. Se si utilizza un avvolgimento a più trefoli, maggiore è il numero di trefoli del conduttore, maggiore è il valore Q; Minore è la perdita di materiale utilizzato nello scheletro della bobina (o nucleo di ferro), maggiore è il suo valore Q. Ad esempio, quando il foglio di acciaio al silicio ad alto contenuto di silicio viene utilizzato come nucleo di ferro, il suo valore Q è superiore a quello quando il foglio di acciaio al silicio ordinario viene utilizzato come nucleo di ferro; Minore è la capacità di distribuzione della bobina e la dispersione magnetica, maggiore è il valore Q. Ad esempio, il valore Q di una bobina di avvolgimento a nido d'ape è superiore a quello di un avvolgimento piatto e superiore a quello di un avvolgimento disordinato. Quando la bobina non ha schermatura e non ci sono componenti metallici intorno alla posizione di installazione, il suo valore Q è più alto e, al contrario, il valore Q è più basso. Quanto più lo schermo o il componente metallico è vicino alla bobina, tanto più grave è la diminuzione del valore Q; La posizione del nucleo magnetico dovrebbe essere adeguatamente organizzata e ragionevole; La bobina dell'antenna e la bobina di oscillazione dovrebbero essere perpendicolari l'una all'altra, il che evita l'effetto dell'accoppiamento reciproco.

(2) La bobina deve essere ispezionata prima dell'installazione Prima dell'uso, verificare se la struttura della bobina è solida, se la spira è allentata e allentata, se il contatto del cavo è allentato, se la rotazione del nucleo magnetico è flessibile e se è presente un bottone scorrevole. Dopo aver controllato questi aspetti, install.

(3) Se la bobina deve essere regolata con precisione durante l'uso, è necessario considerare il metodo di regolazione fine Alcune bobine devono essere regolate con precisione durante l'uso ed è scomodo dipendere dalla modifica del numero di bobine, quindi il metodo di messa a punto dovrebbe essere preso in considerazione durante la selezione. Ad esempio, una bobina a strato singolo può essere utilizzata per rimuovere il numero di bobine intrappolate entro la fine del metodo, ovvero, in anticipo attorno a un'estremità della bobina da 3 a 4 giri, nella regolazione fine, spostando la sua posizione può cambiare l'induttanza. La pratica ha dimostrato che questo metodo di regolazione può ottenere una regolazione fine di ± 2%-3% dell'induttanza. Le bobine utilizzate nei circuiti a onde corte e ultracorte sono spesso lasciate a mezzo cerchio come regolazione fine e l'induttanza viene modificata rimuovendo o ruotando questo semicerchio per ottenere la regolazione fine. La messa a punto della bobina del segmento multistrato può essere ottenuta spostando la distanza relativa di un segmento e il numero di giri del segmento mobile dovrebbe essere del 20%-30% del numero totale di giri. La pratica ha dimostrato che l'intervallo di regolazione fine può raggiungere il 10% -15%. L'induttanza di una bobina con un nucleo magnetico può essere messa a punto regolando la posizione del nucleo magnetico nel tubo della bobina.

(4) L'uso di bobine dovrebbe prestare attenzione al mantenimento dell'induttanza della bobina originale Quando la bobina è in uso, non modificare arbitrariamente la forma della bobina. Dimensioni e distanza tra le bobine, altrimenti influenzerà l'induttanza originale della bobina. Soprattutto maggiore è la frequenza, ovvero minore è il numero di bobine. Pertanto, le bobine ad alta frequenza einduttori in venditautilizzati nei televisori sono generalmente sigillati e fissati con cera ad alta frequenza o altri materiali dielettrici. Inoltre, va notato che durante la manutenzione, non modificare o regolare arbitrariamente la posizione della bobina originale, in modo da non causare un errore di mancata corrispondenza.

(5) L'installazione della bobina regolabile dovrebbe essere facile da regolare La bobina regolabile dovrebbe essere installata in una posizione facilmente regolabile della macchina per regolare l'induttanza della bobina per ottenere il miglior stato di funzionamento.
