Padroneggiare l'arte di creare induttori di potenza a impulsi

Realizzazione di induttori di potenza a impulsi, un sottoinsieme specializzato diinduttori di potenza, richiede precisione e competenza per ottenere prestazioni e affidabilità superiori. In questa guida approfondita esploreremo l'intricato processo di realizzazione degli induttori di potenza a impulsi, dalla selezione dei materiali al calcolo dell'aumento della temperatura.

Il viaggio nella realizzazione di induttori di potenza a impulsi inizia con la selezione del materiale magnetico appropriato per il nucleo. Questa decisione ha un impatto significativo sulle caratteristiche prestazionali dell'induttore, come permeabilità, coercività e resistività. Materiali magnetici comunemente usati per gli impulsiinduttori di potenzaincludono acciaio al silicio, ferrite, lega amorfa, cristallo ultrafine, lega di precisione e nucleo di polvere magnetica. Ciascun materiale offre vantaggi e limiti unici, che richiedono un'attenta considerazione in base ai requisiti applicativi specifici.

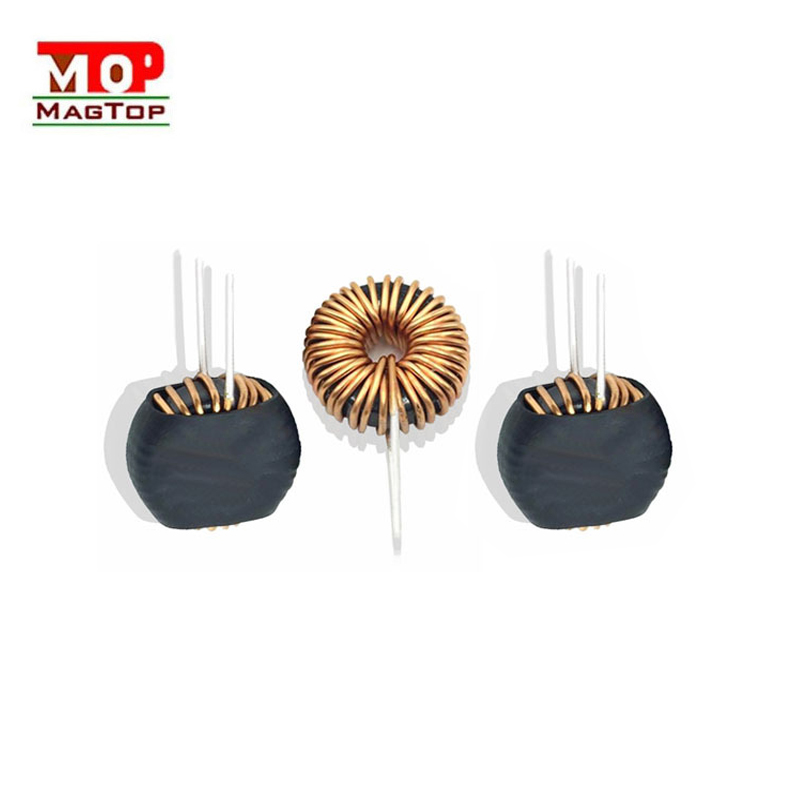

Una volta scelto il materiale magnetico, il passo successivo è selezionare un tipo di nucleo e determinare la struttura del nucleo. I nuclei toroidali sono spesso preferiti per gli impulsiinduttori di potenzagrazie al loro efficiente percorso del flusso magnetico e al design compatto. Tuttavia, il tipo e la struttura del nucleo specifico devono essere valutati in base a fattori quali frequenza operativa, potenza nominale e vincoli di spazio all'interno dell'applicazione.
Una volta selezionato il nucleo, l'attenzione si concentra sulla progettazione della lunghezza del traferro e della struttura della bobina. La lunghezza del traferro influenza le caratteristiche di induttanza e saturazione dell'induttore, mentre la struttura della bobina influenza fattori quali la distribuzione del campo magnetico e la capacità dell'avvolgimento. Questi parametri devono essere meticolosamente ottimizzati per ottenere le prestazioni elettriche desiderate.

La selezione del tipo di filo appropriato è fondamentale per ridurre al minimo le perdite e massimizzare l'efficienza negli induttori di potenza a impulsi. Per le applicazioni a bassa frequenza vengono comunemente utilizzati fili di rame rotondi o nastri di rame sottili. Tuttavia, per le applicazioni ad alta frequenza, è possibile utilizzare fasci di cavi per ridurre le perdite per correnti parassite e migliorare l'efficienza complessiva.

Infine, il calcolo dell'aumento della temperatura garantisce che l'impulsoinduttore di potenzafunziona entro limiti di temperatura sicuri in condizioni di carico variabili. È necessario considerare fattori quali il materiale del nucleo, le dimensioni del filo e la temperatura ambiente per prevedere con precisione l'aumento della temperatura e prevenire problemi termici che potrebbero compromettere le prestazioni dell'induttore.

In conclusione, padroneggiare l'arte di realizzare induttori di potenza a impulsi richiede competenza e attenzione ai dettagli. Seguendo i passaggi descritti in questa guida, gli ingegneri possono produrre induttori di potenza a impulsi di alta qualità che soddisfano i severi requisiti delle moderne applicazioni elettroniche.
