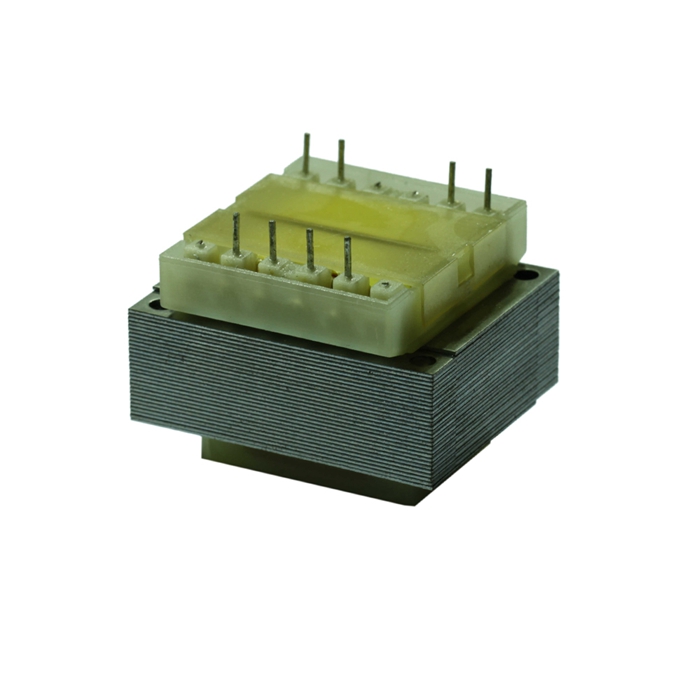

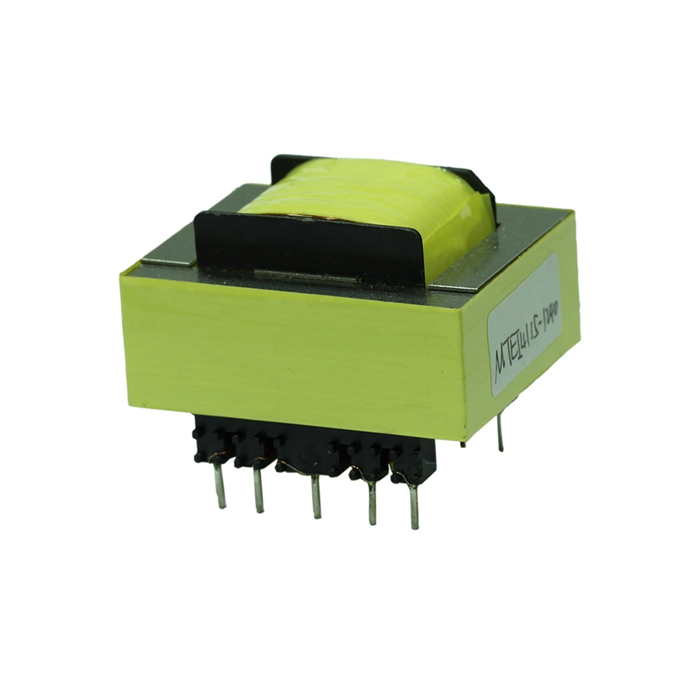

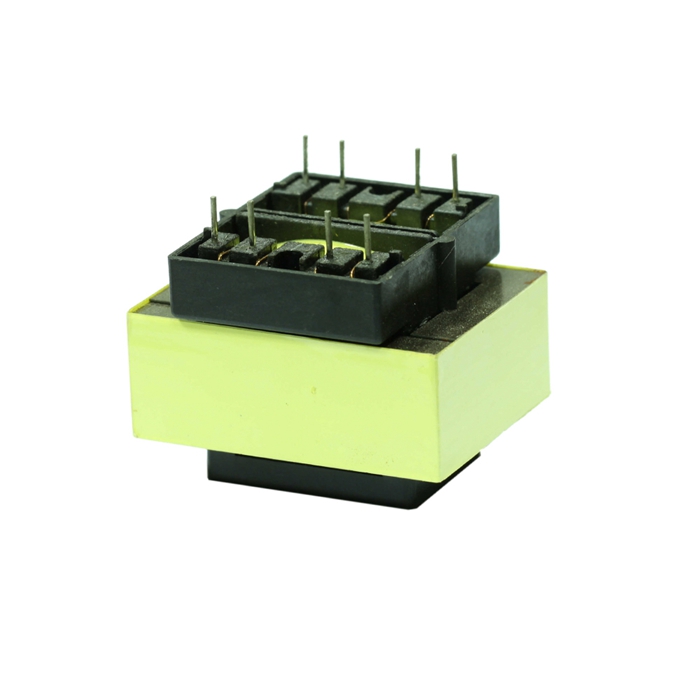

Trasformatori di potenza a bassa frequenza per montaggio su PCB laminato 5VA EI41
SPECIFICHE ELETTRICHE:
CARATTERISTICHE:
• Alta affidabilità.
• Buona efficienza di cambio.
• Basso aumento di temperatura.
• Struttura compatta, alta potenza.
• Temperatura di esercizio: da -40 ℃ a +105 ℃
• Temperatura di conservazione: da -25 ℃ a +85 ℃
• Buona efficienza di cambio.
• Basso aumento di temperatura.
• Struttura compatta, alta potenza.
• Temperatura di esercizio: da -40 ℃ a +105 ℃
• Temperatura di conservazione: da -25 ℃ a +85 ℃
SPECIFICHE ELETTRICHE:
Potenza massima: 5,0 VA
Tensione e frequenza di ingresso: 220VAC 50/60 Hz
Tensione secondaria: 27 V @ 0,4 A, 30 V @ 0,5 A, 32,5 V @ 0,6 A
Aumento della temperatura: 35 ℃ TYP (45 ℃ MAX consentiti)
Resistenza di isolamento:
100 Mohm MIN @ 500VDC, Pri a Sec, Pri a Core
100 Mohm MIN @ 500VDC, da sec a core
Hi-Pot: 1500 Vrms 1 minuto @ Pri to Sec
1500 Vrms 1 minuto @ Pri to Core
1500 Vrms 1 minuto da Sec a Core
Classe di isolamento B (130 ℃)
Certificazione UL opzionale, numero di riferimento: E516022
Tensione e frequenza di ingresso: 220VAC 50/60 Hz
Tensione secondaria: 27 V @ 0,4 A, 30 V @ 0,5 A, 32,5 V @ 0,6 A
Aumento della temperatura: 35 ℃ TYP (45 ℃ MAX consentiti)
Resistenza di isolamento:
100 Mohm MIN @ 500VDC, Pri a Sec, Pri a Core
100 Mohm MIN @ 500VDC, da sec a core
Hi-Pot: 1500 Vrms 1 minuto @ Pri to Sec
1500 Vrms 1 minuto @ Pri to Core
1500 Vrms 1 minuto da Sec a Core
Classe di isolamento B (130 ℃)
Certificazione UL opzionale, numero di riferimento: E516022
| 1. Pri. Ingresso: | Parallelo 115VAC 50Hz-60Hz / Serie 230VAC 50Hz-60Hz | |||||||||||||||||||||
| 2. Uscita sec: | Parallelo 12,0 V CA @ 0,42 A | |||||||||||||||||||||
| Serie 24.0VAC @ 0.21A | ||||||||||||||||||||||
| Serie con TA 12.0VAC-CT-12.0VAC @ 0.21A | ||||||||||||||||||||||
| 3. Hi-Pot: | 1.5KV 5mA 1min | @ PR. alla SEC. | ||||||||||||||||||||
| 1.5KV 5mA 1min | @ PR. & SEC.to Core | |||||||||||||||||||||
| 4. Regolazione della tensione: | 20% TIP. | @ SEC da pieno carico a nessun carico | ||||||||||||||||||||
| 5. Aumento della temperatura: | 45 ℃ MAX | |||||||||||||||||||||

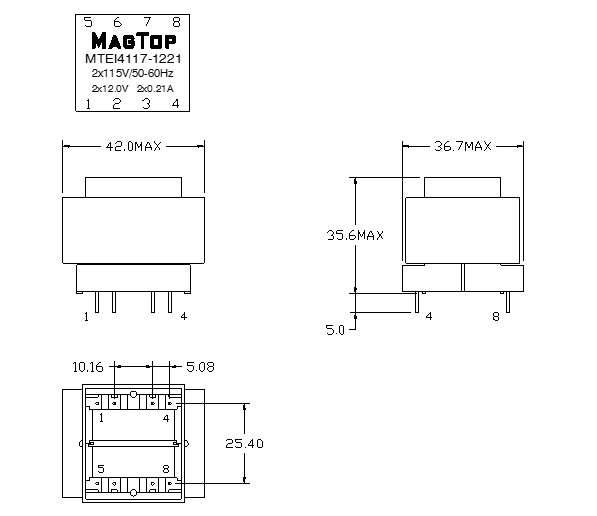

FORMA E DIMENSIONI:

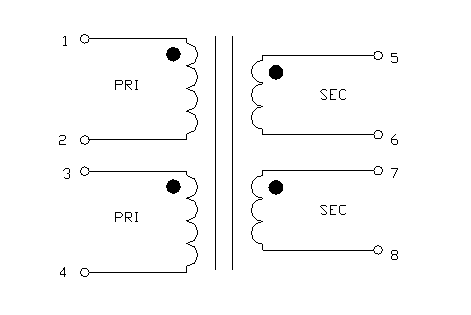

SCHEMATICO:
* Se hai più esigenze, inviaci una richiesta, grazie!
