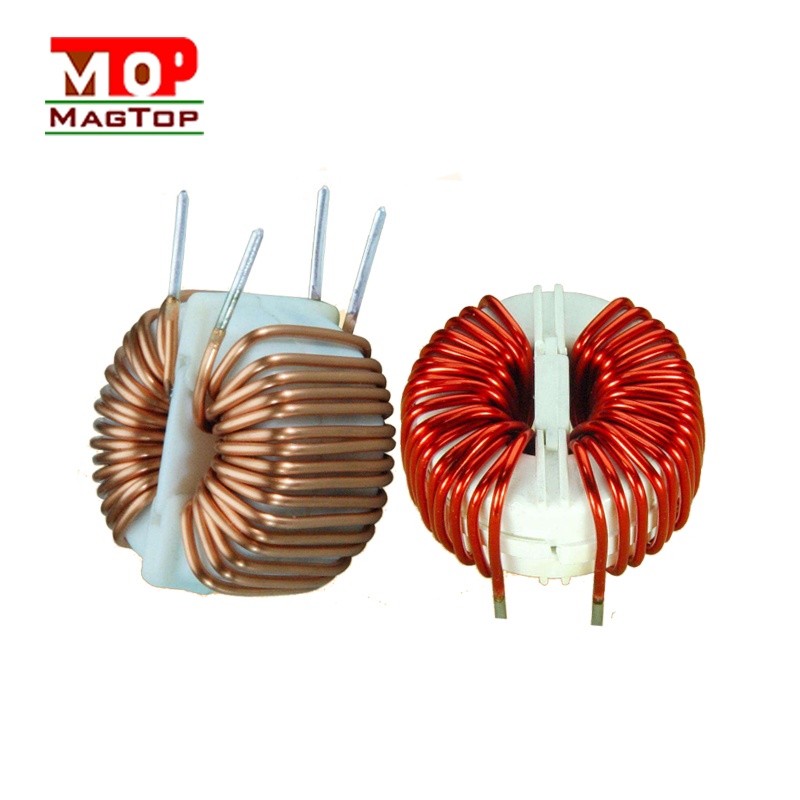

コモンモードチョークとは何ですか？

2022-03-10
コモンモードチョーク、コモンモードチョークコイルとしても知られている、原理は、円形磁束のコモンモード電流が互いに重なり合うことであり、その後、かなり大きなインダクタンス、コモンモード電流の抑制効果があり、2つのコイルが差動モード電流、円形の磁束と互いに打ち消し合う、インダクタンスがほとんどないため、差動モード電流は減衰することなく通過できます。
したがって、コモンモードチョークは平衡ラインのコモンモード外乱信号を効果的に抑制することができますが、ラインの通常の伝送ではディファレンシャルモード信号に影響を与えません。
電子製品基板の計画では、コモンモードインダクタがEMIフィルタリングの役割を果たします。これは、高速信号線から外向きに放射される電磁波を抑制するために使用されます。
