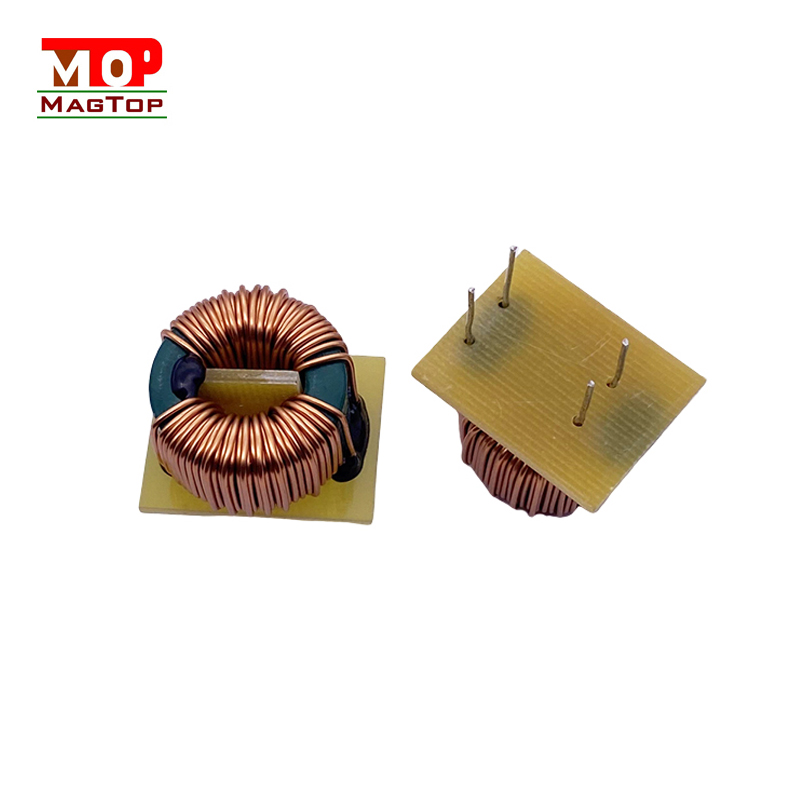

コモンモードインダクタの製造要件

この記事では、次の主要な要件について概要を説明します。コモンモードインダクタワイヤの絶縁、コアの飽和の回避、コアとコイルの絶縁などの生産。また、単層巻線の利点を強調し、最適な性能を得るにはインピーダンスに基づいた選択の重要性を強調します。

(1) 電線の絶縁：電線の製造においてコモンモードインダクタ、コイルの磁心の周りに巻かれたワイヤが完全に絶縁されていることが不可欠です。この絶縁は、特に突然の過電圧状態にさらされた場合に、コイルの個々の巻線間の故障や短絡を防ぐという重要な目的を果たします。

(2) コア飽和の回避: コイルに瞬間的に大電流が流れるとき、コアの飽和を確実に行うことが重要です。磁気コア飽和状態に達していない。コアの飽和はインダクタの性能に大きな影響を与える可能性があるため、これを防ぐための対策を講じる必要があります。

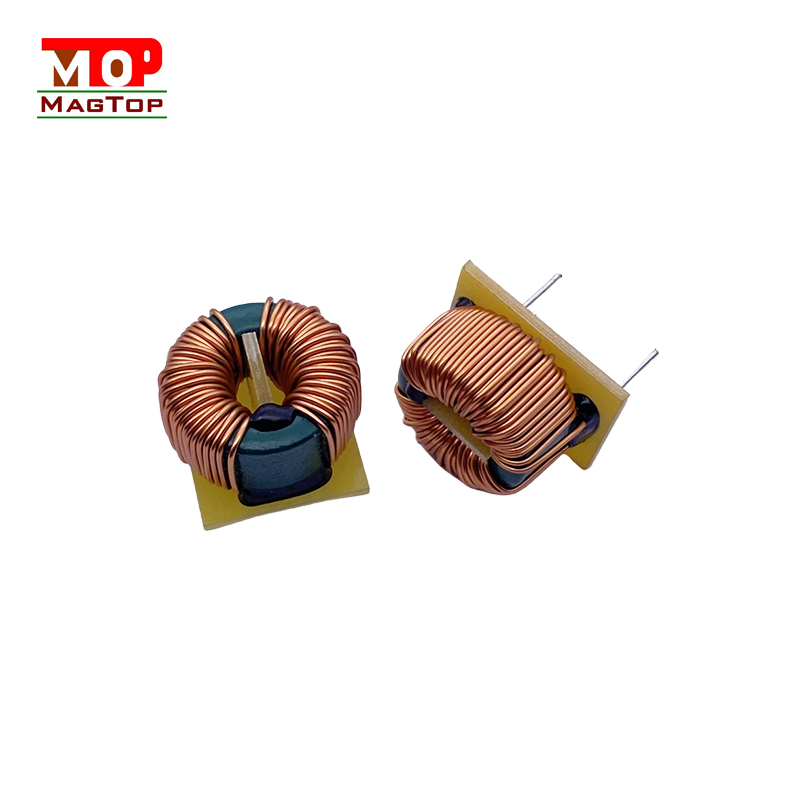

(3) 磁気コアの絶縁: さらなる予防措置コモンモードインダクタ製造には、磁気コアをコイル自体から分離することが含まれます。この絶縁は、特に突然の過電圧にさらされた場合に、コアとコイルの間の絶縁破壊を防ぐのに役立ちます。

(4) 単層巻き: 可能な限り、コイルは単層で巻く必要があります。この巻線方法には、寄生容量の低減や瞬間過電圧に対するコイルの耐性の強化など、いくつかの利点があります。
一般に、フィルタリングに必要な周波数帯域に細心の注意を払うことが重要です。コモンモードインピーダンスが大きいほど、インダクタの性能は良くなります。したがって、選択するときは、コモンモードインダクタ、デバイスのデータを参照し、主にインピーダンス周波数曲線に基づいて選択することをお勧めします。さらに、選択を行う際には、特に高速ポートに焦点を当てて、信号に対する差動モード インピーダンスの影響を考慮することが不可欠です。
