고급 LISN 기반 테스트 방법으로 공통 모드 초크 포화 동작 확인

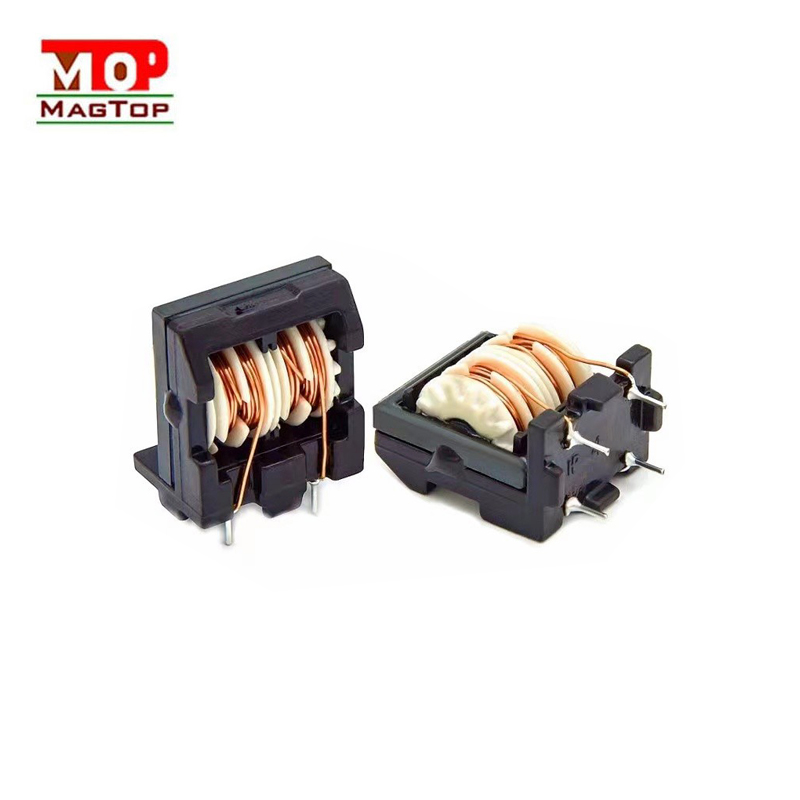

공통 모드 초크전력 전자 시스템에서 전자기 간섭(EMI)을 줄이는 데 중요한 역할을 합니다. 그러나 자기 코어의 포화 동작을 정확하게 측정하는 것은 기술적 과제로 남아 있습니다. 특히 코어가 바이어스 전류의 일부 또는 전부 영향을 받는 경우 더욱 그렇습니다.
LISN(Line Impedance Stabilization Network) 원리는 60Hz 라인 전류로 인해 인덕턴스가 감소할 때 공통 모드 필터 감쇠가 어떻게 변화하는지 분석하여 실용적인 솔루션을 제공합니다.

테스트 방법에는 오실로스코프와 DMRN(차동 모드 억제 네트워크)이 필요합니다. 테스트하는 동안 오실로스코프는 라인 전압 파형을 모니터링하고 DMRN은 LISN 출력을 통해 방출 변화를 측정합니다. 때공통 모드 초크선형 자기 영역 내에서 작동하며 방출 변화는 ​​일반적으로 6~10dB 이내로 제한됩니다.

그러나 자기 코어가 포화 상태에 가까워지면 필터 감쇠가 크게 감소합니다. 입력 서지 전류가 증가하면 그에 따라 EMI 방출도 증가합니다. 심각한 포화 조건에서 필터는 방출 수준이 40dB를 초과하여 대부분의 억제 기능을 잃을 수 있습니다.
LISN 기반 평가 방법은 자기 포화와 EMI 필터 성능 저하 사이의 관계에 대한 귀중한 통찰력을 제공합니다. 이는 엔지니어가 까다로운 전력 애플리케이션을 위해 코어 선택, 권선 설계 및 필터 성능을 최적화하는 데 도움이 됩니다.
