마그네틱 변압기가 있는 10/100Base-TX 멀티 포트(2X2) RJ45 커넥터

마그네틱 공급 업체와 도매 rj45 커넥터

설명:

10/100Base-TX RJ45 LED가 없는 다중 포트(2x2) 통합 마그네틱 커넥터(ICM)는 허브 및 스위치 시스템과 같은 애플리케이션을 지원하도록 설계되었습니다.

기능 및 이점:

* 내부 자기가 있는 다중 포트(2X2) RJ45.
* RoHS-6 피크 웨이브 솔더 온도 등급 260℃.
* CAT 5 및 6 고속 이더넷 케이블 또는 더 나은 UTP에 적합합니다.
* 내부 자기는 HI-POT 및 기능에 대해 100% 전기적으로 테스트되었습니다.

자기학을 가진 rj45 연결관, 자기학을 가진 rj45 잭, 자기학을 가진 rj45, 통합 자기학을 가진 rj45rj45 자기학

전기 성능 요약:

* 100Base-T에 대한 IEEE 802.3 표준을 충족하거나 초과합니다.

* 8mA 바이어스 전류에서 350uH 최소 OCL.

* 최대 EMI 억제를 위한 고성능.

* IEEE 802.3 요구 사항에 따라 최소 1500Vrms 격리.

* 작동 온도 범위: 0℃ ~ +70℃.

* 보관 온도 범위: -40℃ ~ +85℃.

재료 사양:

* 인서트: 플라스틱: 강화 FR PA66-B30 UL94V-0.

접촉 영역: 인청동, 금도금.

PCB 터미널: 인청동, 테일-틴 오버 니켈

* 하우징: 강화 FR PA66-B30 UL94V-0.

* 금속 쉘: 구리 합금, 니켈 도금

* 케이스: 페놀, UL94V-0 블랙.

전기 사양:

1. 인덕턴스:

   최소 350uH @ 100KHZ, 0.1Vrms, 8mA DC 바이어스

2. 회전율:

   RD+ - RD- : J1-2 = 1CT:1 +/-3%

   TD+ - TD- : J3-6 = 1CT:1 +/-3%

3. 삽입 손실:

   1 ~ 100MHz -1.0dB MAX.

4. 반환 손실:

   1 ~ 10MHz -20dB 최소 100옴 부하

   10 ~ 30MHz -16dB 최소 100옴 부하

   30 ~ 60MHZ -12dB 최소 100옴 부하

   60 ~ 80MHZ -10dB 최소 100옴 부하

5. 공통 모드 거부:

   1 ~ 50MHZ -30dB 최소

   50 ~ 100MHZ -20dB 최소

6. 혼선:

   1 ~ 100MHz -30dB 최소

7. 하이 포트 테스트:

1500Vrms 60초 @ PCB 측에서 케이블 측으로

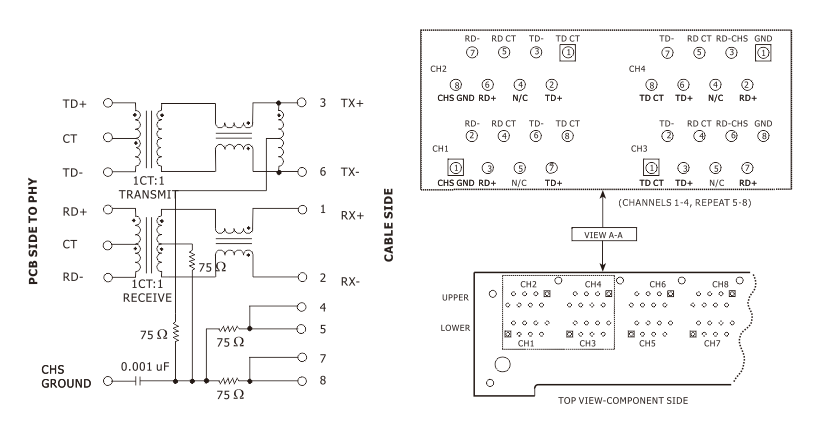

개략도:

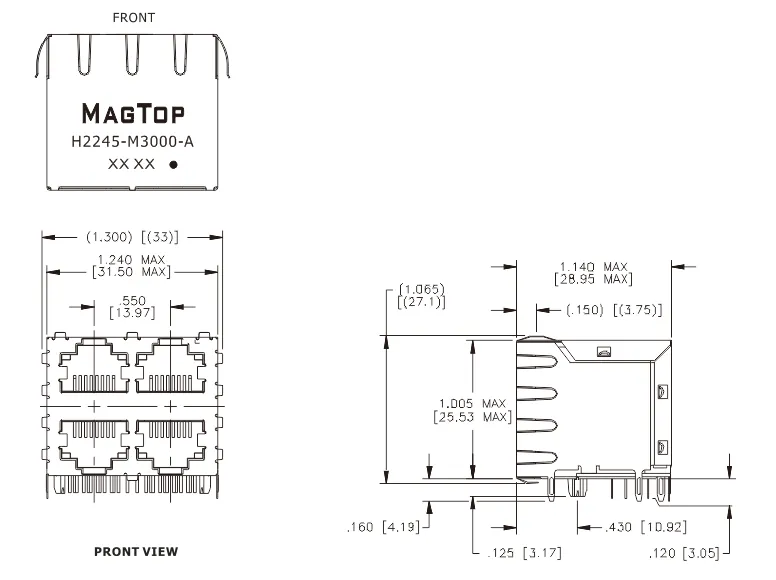

모양 및 치수:

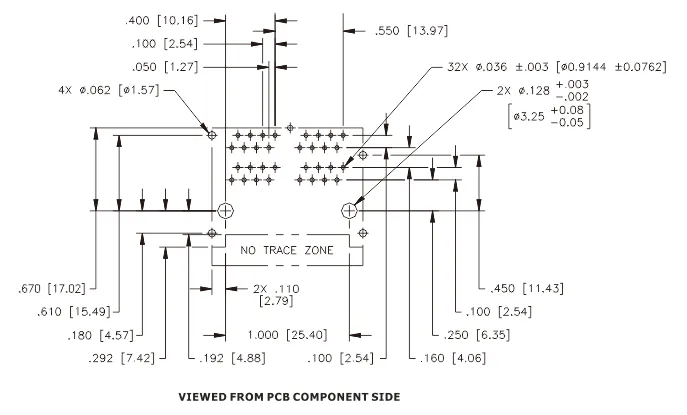

PCB 레이아웃:
