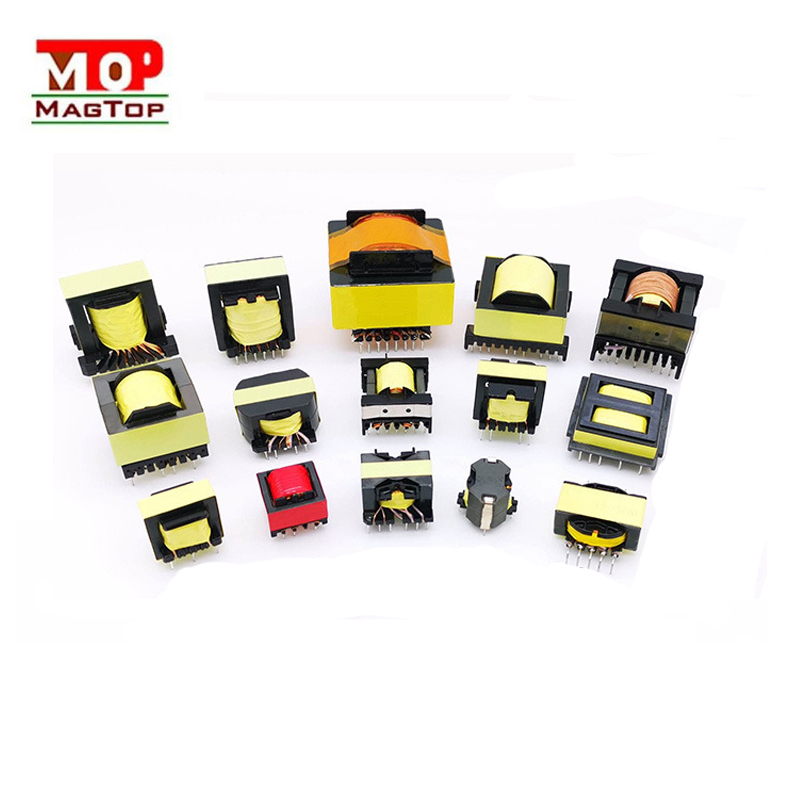

1. Core Material Características
Permeabilidade magnética: materiais com alta permeabilidade magnética (como a ferrita de manganês-zinco) podem gerar grande fluxo magnético em uma pequena corrente de excitação, que é adequada para faixas de baixa frequência (dezenas a centenas de quilohertz); Enquanto os materiais com boas características de alta frequência (como a ferrita de níquel-zinco) têm baixa permeabilidade magnética, mas são adequadas para aplicações multi-megahertz.
Loss Características : perda de histerese (proporcional à frequência) e perda de corrente de Foucault (proporcional ao quadrado de frequência) aumenta significativamente em altas frequências, e as ferritas de baixa perda precisam ser selecionadas para reduzir a geração de calor.
Permeabilidade magnética: materiais com alta permeabilidade magnética (como a ferrita de manganês-zinco) podem gerar grande fluxo magnético em uma pequena corrente de excitação, que é adequada para faixas de baixa frequência (dezenas a centenas de quilohertz); Enquanto os materiais com boas características de alta frequência (como a ferrita de níquel-zinco) têm baixa permeabilidade magnética, mas são adequadas para aplicações multi-megahertz.
Loss Características : perda de histerese (proporcional à frequência) e perda de corrente de Foucault (proporcional ao quadrado de frequência) aumenta significativamente em altas frequências, e as ferritas de baixa perda precisam ser selecionadas para reduzir a geração de calor.
2. Design de vigília
Efeito de pele de pele e efeito de proximidade : Quanto maior a frequência, mais a corrente se concentra na superfície do condutor, resultando em um aumento na resistência efetiva. O uso do fio torcido com várias fita (como o fio Litz) pode aliviar esse efeito.
Structure Estrutura de vigilância : Aumentar o número de camadas aumentará a capacitância distribuída e afetará o desempenho de alta frequência; O enrolamento do favo de mel pode reduzir a capacitância distribuída e otimizar a resposta de alta frequência.
Efeito de pele de pele e efeito de proximidade : Quanto maior a frequência, mais a corrente se concentra na superfície do condutor, resultando em um aumento na resistência efetiva. O uso do fio torcido com várias fita (como o fio Litz) pode aliviar esse efeito.
Structure Estrutura de vigilância : Aumentar o número de camadas aumentará a capacitância distribuída e afetará o desempenho de alta frequência; O enrolamento do favo de mel pode reduzir a capacitância distribuída e otimizar a resposta de alta frequência.
3. Relação entre indutância de vazamento e frequência
Quando a frequência aumenta, o efeito de desmagnetização da corrente de Foucault é aumentado, a força do campo magnético é reduzida e a indutância de vazamento é reduzida (especialmente quando a frequência é> 20kHz) [3.
Distância do isolamento: A redução da distância de isolamento primário e secundário reduzirá o espaço de distribuição de campo magnético de vazamento e reduzirá a indutância de vazamento (relação aproximadamente quadrada).
Quando a frequência aumenta, o efeito de desmagnetização da corrente de Foucault é aumentado, a força do campo magnético é reduzida e a indutância de vazamento é reduzida (especialmente quando a frequência é> 20kHz) [3.
Distância do isolamento: A redução da distância de isolamento primário e secundário reduzirá o espaço de distribuição de campo magnético de vazamento e reduzirá a indutância de vazamento (relação aproximadamente quadrada).
4. Conversão de tensão e estabilidade térmica
As alterações de frequência afetarão a densidade do fluxo magnético: o aumento da frequência requer ajuste da permeabilidade magnética ou da área do núcleo para evitar a saturação; A redução na frequência pode fazer com que o núcleo entre na região não linear e reduza a eficiência.
Gerenciamento térmico: A perda de núcleo aumenta em altas frequências e o projeto de dissipação de calor precisa ser otimizado para evitar superaquecimento.
As alterações de frequência afetarão a densidade do fluxo magnético: o aumento da frequência requer ajuste da permeabilidade magnética ou da área do núcleo para evitar a saturação; A redução na frequência pode fazer com que o núcleo entre na região não linear e reduza a eficiência.
Gerenciamento térmico: A perda de núcleo aumenta em altas frequências e o projeto de dissipação de calor precisa ser otimizado para evitar superaquecimento.
5. Trade-off de volume e frequência
O aumento da frequência geralmente permite a redução de volume (volume ∝ 1/frequência), mas o efeito da pele e o efeito de proximidade de alta frequência limitará a miniaturização adicional.
Resumo: a seleção deTransformador de alta frequênciafA requisição requer consideração abrangente de múltiplos fatores, como propriedades do material, projeto de enrolamento, controle de indutância de vazamento, estabilidade térmica e restrições de volume para alcançar um equilíbrio entre eficiência e desempenho.
O aumento da frequência geralmente permite a redução de volume (volume ∝ 1/frequência), mas o efeito da pele e o efeito de proximidade de alta frequência limitará a miniaturização adicional.
Resumo: a seleção deTransformador de alta frequênciafA requisição requer consideração abrangente de múltiplos fatores, como propriedades do material, projeto de enrolamento, controle de indutância de vazamento, estabilidade térmica e restrições de volume para alcançar um equilíbrio entre eficiência e desempenho.
