Описания:

10/100Base-TX RJ45, один порт (1x1), вертикальный, 180 градусов, со светодиодами. Встроенный магнитный разъем (ICM), предназначенный для поддержки приложений,
Например, карты сетевого интерфейса (NIC), LAN на материнской плате (LOM) и приложения для ПК.

разъем rj45 одиночный порт, разъем rj45 однопортовый трансформатор, разъем 180 rj45, разъем rj45 90 градусов, вертикальный разъем rj45

Особенности и преимущества:

* Один порт (1X1) RJ45, вертикальный, 180 градусов, с внутренними магнитами.

* Пиковая температура пайки волной припоя RoHS-6 составляет 260 ℃.

* Подходит для кабелей Fast Ethernet CAT 5 и 6 или лучше UTP.

* Внутренние магниты прошли 100% электрические испытания на HI-POT и функциональность.

Сводка электрических характеристик:

* Соответствует или превосходит стандарт IEEE 802.3 для 100Base-T.

* 350 мкГн минимум OCL с током смещения 8 мА.

* Высокая производительность для максимального подавления электромагнитных помех.

* Минимальная изоляция 1500 В среднеквадратичного значения в соответствии с требованиями IEEE 802.3.

* Диапазон рабочих температур: от 0 ℃ до +70 ℃.

* Диапазон температур хранения: от -40 ℃ до +85 ℃.

Характеристики материала:

* Вставка: пластик: усиленный FR PA66-B30 UL94V-0.

Область контакта: фосфористая бронза, позолота.

Терминал для печатных плат: фосфористая бронза, хвостовое олово поверх никеля

* Корпус: усиленный FR PA66-B30 UL94V-0.

* Металлический корпус: медный сплав, никелированный

* Корпус: фенол, черный UL94V-0.

Электрические характеристики:

1. Индуктивность:

   350 мкГн МИН при 100 кГц, 0,1 В среднеквадратичного значения, 8 мА смещения постоянного тока

2. Соотношение оборотов:

   P1-2 : J1-2 = 1CT:1 +/-3%

   P3-6 : J3-6 = 1CT:1 +/-3%

3. Вносимая потеря:

   1 ~ 100 МГц -1,0 дБ МАКС.

4. Обратные потери:

   1 ~ 10 МГц -20 дБ МИН. Нагрузка 100 Ом

   10 ~ 30 МГц -16 дБ МИН. Нагрузка 100 Ом

   30 ~ 60 МГц -12 дБ МИН. Нагрузка 100 Ом

   60 ~ 80 МГц -10 дБ МИН. Нагрузка 100 Ом

5. Отклонение общего режима:

   1 ~ 50 МГц -30 дБ МИН.

   50 ~ 100 МГц -20 дБ МИН.

6. Перекрёстный разговор:

   1 ~ 100 МГц -30 дБ МИН.

7. Тест Hi-Pot:

1500 В среднекв. 60 сек. @ Сторона печатной платы к стороне кабеля

Схема:

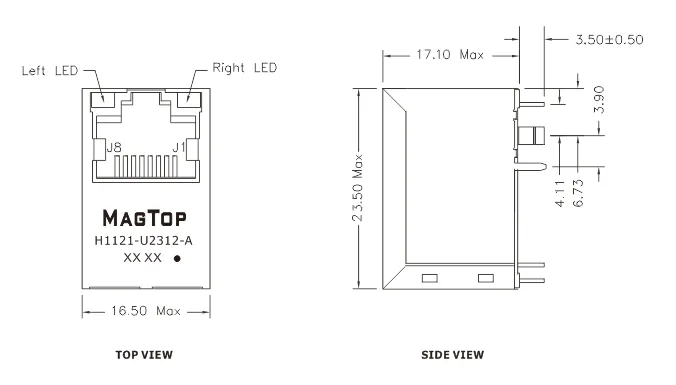

Форма и размеры:

Макет печатной платы:
