Combo USB 10/100Base-TX RJ45 / Dual RJ45 con conectores LED

Combo USB 10/100Base-TX RJ45 / Dual RJ45 con conectores LED

Descripciones:

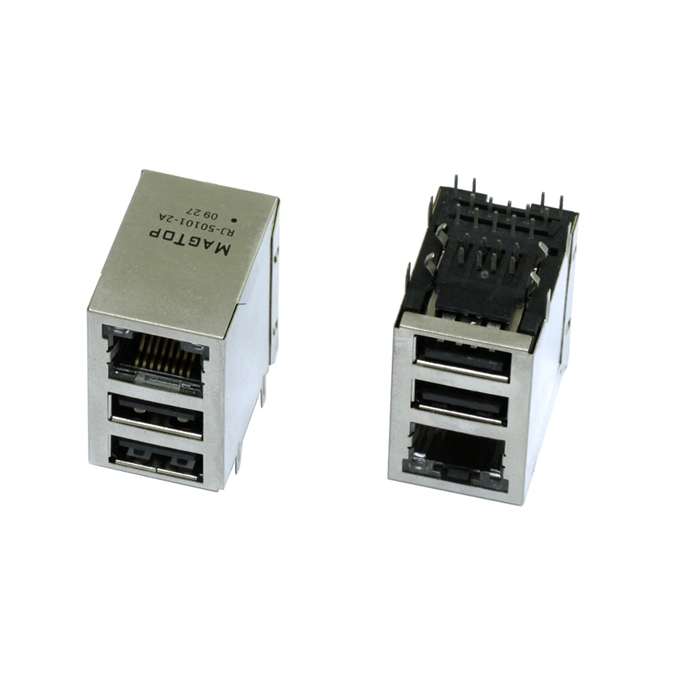

El Combo RJ45/USB dual con LED es un módulo de conector integrado de orificio pasante con un solo Rj45 Tab-UP en combinación con dos puertos de conector USB.
Los imanes internos del conector RJ45 están diseñados para admitir 10/100Base-TX, aplicaciones como LAN en placa base y aplicaciones de PC.

combo usb rj45, enchufe rj45 con leds, conectores usb rj45, conectores rj45 con cable, conectores rj45.

Características y Beneficios:

* Interfaz LAN adecuada para aplicaciones 10/100Base-TX.
* El diseño apilado de RJ45/USB ahorra espacio en PCB.
* Clasificación de temperatura máxima de soldadura de onda RoHS-6 260 ℃.
* El módulo USB cumple con los estándares USB 2.0 y cumple con el estándar de rendimiento de la industria CAT5 Fast Ethernet.
* El magnetismo interno está 100% probado eléctricamente para HI-POT y funcionalidad.

Resumen de rendimiento eléctrico:

* Cumple o supera el estándar IEEE 802.3 para 100Base-T.

* OCL mínimo de 350 uH con corriente de polarización de 8 mA.

* Alto rendimiento para máxima supresión de EMI.

* Aislamiento mínimo de 1500 Vrms según el requisito IEEE 802.3.

* Rango de temperatura de funcionamiento: 0 ℃ a +70 ℃.

* Rango de temperatura de almacenamiento: -40 ℃ a +85 ℃.

Especificaciones de material:

* Inserto: Plástico: FR reforzado PA66-B30 UL94V-0.

Área de contacto: Bronce fosforoso, chapado en oro.

Terminal de PCB: Bronce fosforado, Tail-Tin sobre níquel

* Carcasa: Reforzada FR PA66-B30 UL94V-0.

* Carcasa de metal: aleación de cobre, niquelado.

* Caja: Fenólica, UL94V-0 Negra.

Especificaciones electricas:

1. Inductancia:

   350 uH MÍN. a 100 KHZ, 0,1 Vrms, polarización de CC de 8 mA

2. Relación de vueltas:

   P2-3 : J1-2 = 1CT:1 +/-3%

   P4-5 : J3-6 = 1CT:1 +/-3%

3. Pérdida de inserción:

   1 ~ 100 MHz -1,0 dB MÁX.

4. Pérdida de retorno:

   1 ~ 10 MHz -20 dB MÍN. Carga 100 OHMIOS

   10 ~ 30 MHz -16 dB MÍN. Carga 100 OHMIOS

   30 ~ 60 MHz -12 dB MÍN. Carga 100 OHMIOS

   60 ~ 80 MHz -10 dB MÍN. Carga 100 OHMIOS

5. Rechazo de modo común:

   1 ~ 50 MHz -30 dB MÍN.

   50 ~ 100 MHz -20 dB MÍN.

6. Charla cruzada:

   1 ~ 100 MHz -30 dB MÍN.

7. Prueba de potencia alta:

1500Vrms 60seg. @ Lado del PCB al lado del cable

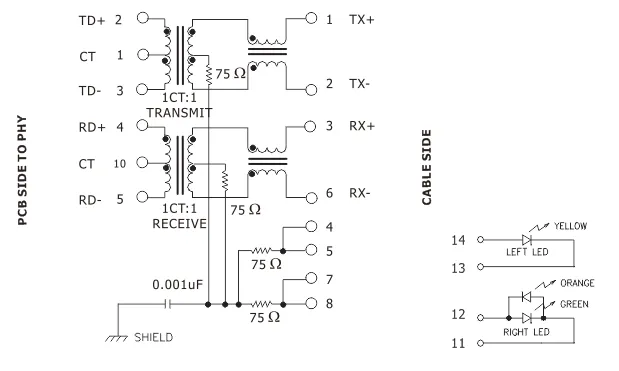

Esquemático:

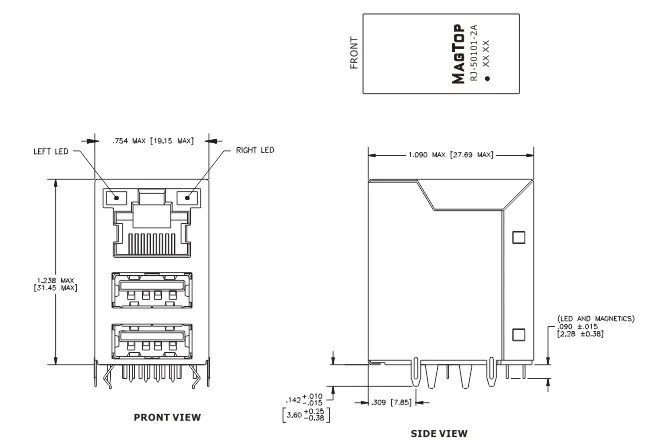

Forma y dimensiones:

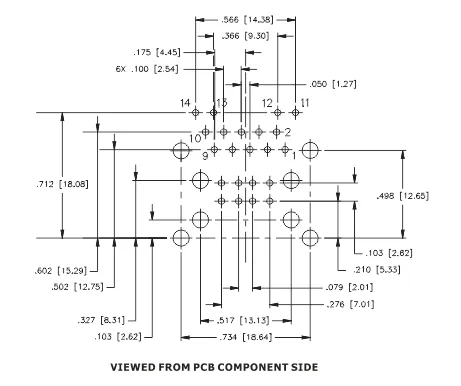

Diseño de placa de circuito impreso:
