كيف تعالج اختناقات الوضع الشائع تداخل الوضع التفاضلي: دور التسرب

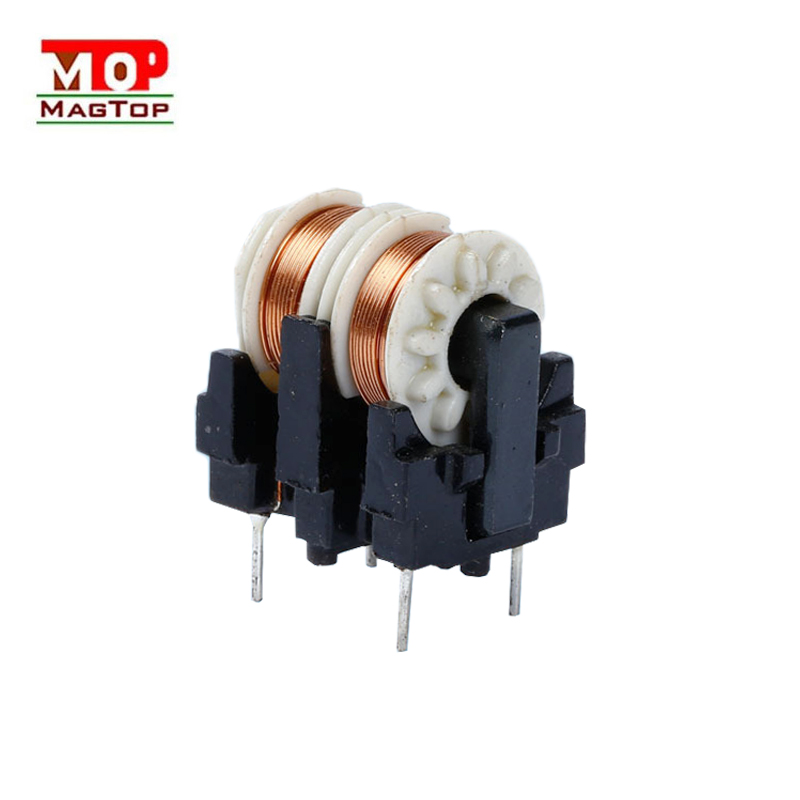

الإختناقات في الوضع المشتركغالبًا ما تستخدم في تصميمات مرشحات الطاقة لقمع ضوضاء الوضع الشائع في الدوائر. تُعزى كفاءتها إلى هيكلها المتعرج الفريد، الذي يلغي المجالات المغناطيسية من إشارات الوضع الشائع. ومع ذلك، أحد التحديات في تصميم هذه الاختناقات هو التحكم في محاثة التسرب، أو محاثة الوضع التفاضلي.

يحدث التسرب عندما يهرب التدفق المغناطيسي من القلب بسبب وجود فجوات في الملف أو التصميم غير المناسب للقلب. وينتج عن هذا انحراف عن المجال المغناطيسي الصفري، مما يؤدي إلى تداخل في إشارات الوضع التفاضلي. لتجنب ذلك، هناك حاجة إلى دراسة متأنية في تصميم الخانق لتحقيق التوازنالوضع المشترك والوضع التفاضليتصفية.
