6. الوضع التفاضلي وتدفق النمط الشائع في خنق الوضع الشائعللحصول على مقدمة سريعة وسطحية عن دور الخانق ذي النمط الشائع ، ضع في اعتبارك العبارة التالية: "تلغي المجالات المغناطيسية على كلا جانبي قلب الوضع المشترك الخانق بعضها البعض ، لذلك لا يوجد تدفق مغناطيسي لإشباع اللب. " على الرغم من أن هذه الحجة جسدت الحساب الحدسي لفعل خنق النمط المشترك ، إلا أنها لم تكن في جوهرها.
7. مراجعة التسرب

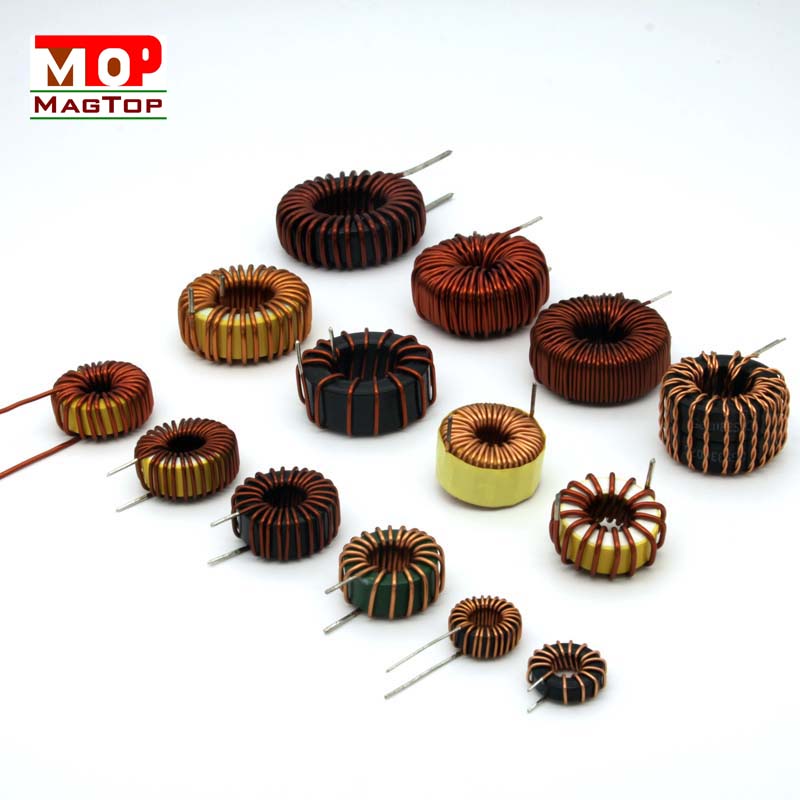

ال خنق الوضع الشائع ، محاثات التصفية مفيد لأن μcm هي عدة أوامر من حيث الحجم أكبر من μdm ، لأن تيار الوضع الشائع عادة ما يكون صغيرًا ويمكن الحصول على μdm أصغر عن طريق الإبقاء على L / D أقل.
من أجل الحصول على محاثة النمط المشترك وتقليل محاثة الوضع التفاضلي ، من الأفضل عمل ملف متعدد الدورات مع قلب مغناطيسي كبير المقطع العرضي. باستخدام نواة ملف أكبر ، وهو أمر غير ضروري ، يمكن دمج محث الوضع التفاضلي الفعال في خنق النمط الشائع. نظرًا لأن تدفق الوضع التفاضلي بعيدًا عن اللب المغناطيسي (الهيكل الحلقي) ، فإنه يمكن أن ينتج إشعاعًا قويًا للغاية. خاصة عندما يتم تثبيت الفلتر على لوحة PCB ، يمكن أن يقترن هذا الإشعاع بخط الطاقة ، بحيث يتم تحسين انبعاث التوصيل. عندما يتم إحضار مادة مغناطيسية إلى الحقل (على سبيل المثال ، يتم وضع قلب الحلقة في غلاف حديدي) ، يمكن زيادة نفاذية الوضع التفاضلي بشكل كبير ، مما يؤدي إلى تشبع اللب بسبب تيار الوضع التفاضلي.
8. خالي من الإشعاع هيكل خنق الوضع المشتركمن أجل تحقيق تصميم مرشح فعال ، يجب حل مشكلة الإشعاع الناتجة عن التدفق الخارج من القلب. يمكن القيام بذلك عن طريق حصر تدفق الوضع التفاضلي في بنية مغناطيسية (قلب وعاء) ، أو عن طريق توفير مسار نفاذية عالية لتدفق الوضع التفاضلي (قلب E).
9. هيكل غلاية الأساسيةIf the common - mode choke has a kettle-shaped iron core structure, then two winding shafts are required. Two sets of coils in a kettle-shaped iron core pane and their resulting flux paths. ال differential mode flux path with the same structure is also shown.
10. هيكل النواة الإلكترونية
الre is also a common mode choke, which is easier to wind than a toric-core coil but emits more radiation than a kettle-core coil. ال common mode flux of an E-core coil connects both sets of coils on the outer lead. In order to obtain high permeability, there should be no air gap in the external lead. ال differential mode flux, on the other hand, connects the outer lead to the center lead. ال permeability in the differential mode path can be obtained by separating the center leads from each other, which are the main areas of radiation generation.
