10 / 100Base-TX RJ45 / USB مزدوج مع وحدات موصل LEDs

نموذج: RJ-50102-1B

الوصف: RJ45 / Dual USB Combo عبارة عن وحدة موصل مدمج عبر الفتحة مع Rj45 Tab-UP واحد مع منفذي موصل USB. تم تصميم المغناطيسات الداخلية RJ45 Connector لدعم 10 / 100Base-TX ، وتطبيقات مثل تطبيقات LAN على اللوحة الأم والكمبيوتر الشخصي. الميزات والفوائد: * واجهة LAN مناسبة لتطبيقات 10 / 100Base-TX. * تصميم مكدس RJ45 / USB يوفر على عقارات PCB. * RoHS-6 تصنيف درجة حرارة لحام موجة الذروة 260 درجة مئوية. * تتوافق وحدة USB مع معايير USB 2.0 وتفي بمعايير أداء صناعة CAT5 Fast Ethernet. * تم اختبار المغناطيسات الداخلية كهربائياً بنسبة 100٪ من أجل HI-POT والوظائف.

كمية:

وصف المنتج

10 / 100Base-TX RJ45 / USB مزدوج مع وحدات موصل LEDs

الأوصاف:

RJ45 / Dual USB Combo مع LEDs عبارة عن وحدة موصل مدمج عبر الفتحة مع Rj45 Tab-UP واحد مع منفذي موصل USB.
تم تصميم المغناطيسات الداخلية RJ45 Connector لدعم 10 / 100Base-TX ، وتطبيقات مثل تطبيقات LAN على اللوحة الأم والكمبيوتر الشخصي.

موصل rj45 مع usb ، rj45 usb combo ، موصل rj45 مزدوج ، موصل rj45 مزدوج ، مقبس rj45 مع المصابيح.

الميزات والفوائد:

* واجهة LAN مناسبة لتطبيقات 10 / 100Base-TX.
* تصميم مكدس RJ45 / USB يوفر على عقارات PCB.
* RoHS-6 تصنيف درجة حرارة لحام موجة الذروة 260 درجة مئوية.
* تتوافق وحدة USB مع معايير USB 2.0 وتفي بمعايير أداء صناعة CAT5 Fast Ethernet.
* تم اختبار المغناطيسات الداخلية كهربائياً بنسبة 100٪ من أجل HI-POT والوظائف.

ملخص الأداء الكهربائي:

* يفي أو يتجاوز معيار IEEE 802.3 لـ 100Base-T.

* 350 uH كحد أدنى OCL مع تيار انحياز 8 مللي أمبير.

* أداء عالي للحد الأقصى من قمع EMI.

* الحد الأدنى لعزل 1500 Vrms وفقًا لمتطلبات IEEE 802.3.

* نطاق درجة حرارة التشغيل: 0 ℃ إلى +70 ℃.

* نطاق درجة حرارة التخزين: -40 درجة مئوية إلى +85 درجة مئوية.

مواصفات المواد:

* إدراج: بلاستيك: مقوى FR PA66-B30 UL94V-0.

منطقة الاتصال: فوسفور برونز ، مطلية بالذهب.

محطة ثنائي الفينيل متعدد الكلور: برونز فسفور ، ذيل قصدير فوق نيكل

* السكن: مقوى FR PA66-B30 UL94V-0.

* قذيفة معدنية: سبائك النحاس ، مطلية بالنيكل

* الحالة: الفينول ، UL94V-0 أسود.

الخصائص الكهربائية:

الحث:
350 uH MIN @ 100KHZ ، 0.1Vrms ، 8 مللي أمبير تيار مستمر
نسبة الدوران:
P2-3: J1-2 = 1CT: 1 +/- 3٪
P4-5: J3-6 = 1CT: 1 +/- 3٪
فقدان الإدراج:
1 ~ 100 ميجا هرتز -1.0 ديسيبل كحد أقصى.
تعويض الخساره:
1 ~ 10 ميجا هرتز -20 ديسيبل دقيقة. تحميل 100 أوم
10 ~ 30 ميجا هرتز -16 ديسيبل دقيقة. تحميل 100 أوم
30 ~ 60 ميجا هرتز -12 ديسيبل دقيقة. تحميل 100 أوم
60 ~ 80 ميجا هرتز -10 ديسيبل دقيقة. تحميل 100 أوم
رفض الوضع المشترك:
1 ~ 50 ميجا هرتز -30 ديسيبل دقيقة.
50 ~ 100 ميجا هرتز -20 ديسيبل دقيقة.
عبر الحديث:
1 ~ 100 ميجا هرتز -30 ديسيبل دقيقة.

7. Hi-Pot Test:

1500Vrms 60 ثانية. @ ثنائي الفينيل متعدد الكلور الجانب إلى جانب الكابل

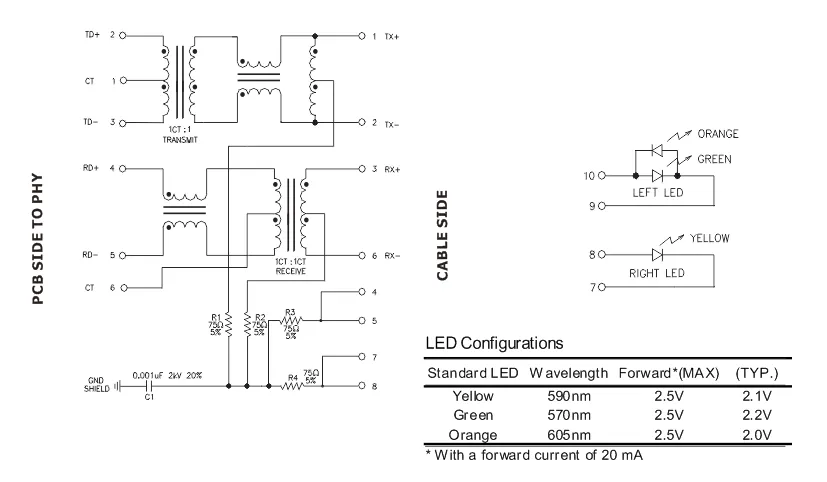

تخطيطي:

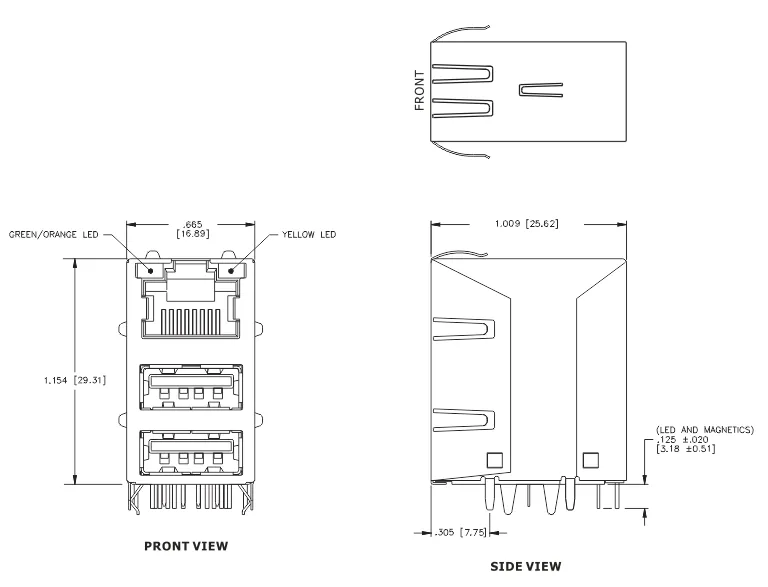

الشكل والأبعاد:

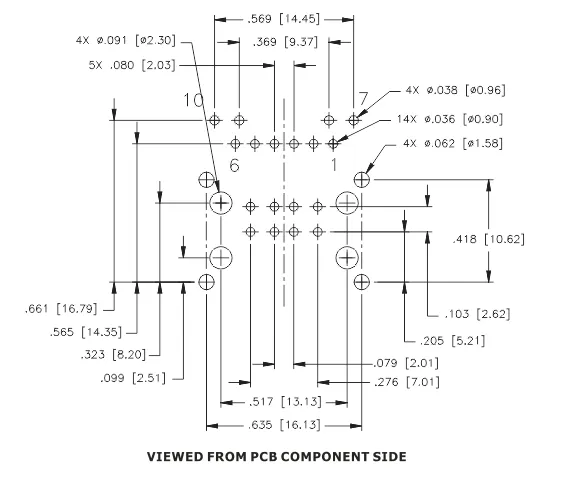

تخطيط ثنائي الفينيل متعدد الكلور:

Please coneact us for more aboutموصل rj45 مع usb ، rj45 usb combo ، موصل rj45 مزدوج ، موصل rj45 مزدوج ، مقبس rj45 مع المصابيح.

* إذا كان لديك المزيد من الاحتياجات ، يرجى إرسال استفسار إلينا ، شكرًا لك!
