Messdiagnose der Gleichtaktdrosselinduktivität 3

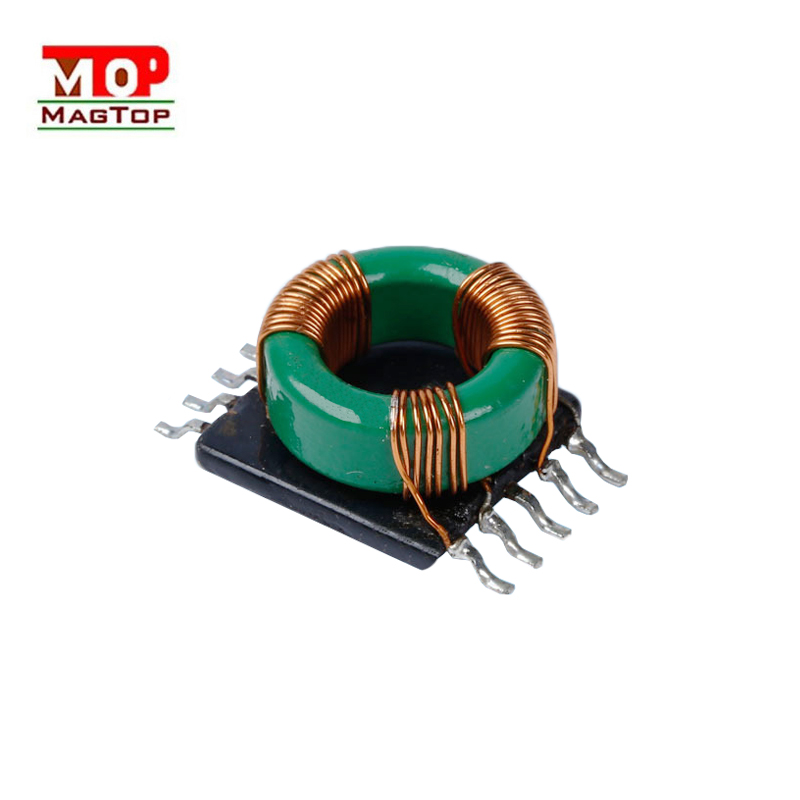

6. Differenzialmodus und Gleichtaktfluss im Gleichtaktinduktor

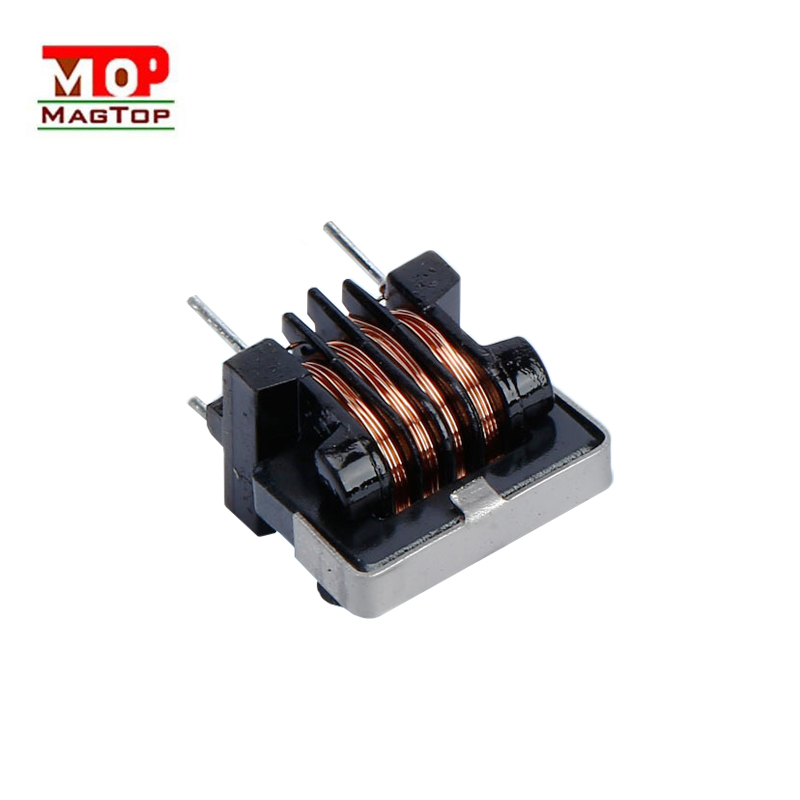

Für eine schnelle und oberflächliche Einführung in die Rolle einesGleichtaktdrosselBetrachten Sie die folgende Aussage: „Die Magnetfelder auf beiden Seiten des Gleichtaktdrosselkerns heben sich gegenseitig auf, sodass kein magnetischer Fluss vorhanden ist, der den Kern sättigt.“ Obwohl dieses Argument die intuitive Darstellung der Wirkungsweise einer Ferritkerndrossel konkretisierte, war dies im Wesentlichen nicht der Fall.

7. Überprüfung der Leckage
Die Gleichtaktdrossel ist nützlich, da μcm mehrere Größenordnungen größer ist als μdm, weil dieGleichtaktstromist normalerweise klein und kleinere μdm können erreicht werden, indem L/D niedriger gehalten wird.

Um die zu erhaltenGleichtaktinduktivitätUm die Differenzmodusinduktivität zu minimieren, ist es besser, eine Spule mit mehreren Windungen und einem Magnetkern mit großem Querschnitt herzustellen. Durch die Verwendung einer größeren Induktivität mit Magnetkern, die nicht erforderlich ist, kann eine effektive Gegentaktinduktivität in eine Gleichtaktdrossel integriert werden. Da der Gegentaktfluss vom Magnetkern (Ringstruktur) entfernt ist, kann er extrem starke Strahlung erzeugen. Insbesondere wenn der Filter auf der Leiterplatte installiert ist, kann diese Strahlung in die Stromleitung eingekoppelt werden, so dass die Leitungsemission verstärkt wird. Wenn ein magnetisches Material in das Feld gebracht wird (z. B. ein Ringkern wird in eine Eisenhülle gelegt), kann die Permeabilität des Differenzmodus erheblich erhöht werden, was aufgrund des Differenzmodusstroms zu einer Sättigung des Kerns führt.

8. Strahlungsfreie Gleichtaktdrosselstruktur
Um ein effektives Filterdesign zu erreichen, muss das Strahlungsproblem gelöst werden, das durch den den Kern verlassenden Fluss verursacht wird. Dies kann erreicht werden, indem der Differenzmodusfluss auf eine magnetische Struktur (Topfkern) beschränkt wird oder indem ein Pfad mit hoher Permeabilität für den Differenzmodusfluss (E-Kern) bereitgestellt wird.

9. Kernstruktur des Kessels
Wenn dieGleichtaktdrosselHat eine kesselförmige Eisenkernstruktur, dann sind zwei Wickelwellen erforderlich. Zwei Spulensätze in einer kesselförmigen Eisenkernscheibe und die daraus resultierenden Flusspfade. Der Differenzmodus-Flusspfad mit der gleichen Struktur ist ebenfalls dargestellt.

10. E-Core-Struktur
Da ist auch einGleichtaktdrossel, die leichter zu wickeln ist als eine Spule mit torischem Kern, aber mehr Strahlung abgibt als eine Spule mit Kesselkern. Der Gleichtaktfluss einer E-Kern-Spule verbindet beide Spulensätze auf der Außenleitung. Um eine hohe Permeabilität zu erreichen, sollte in der Außenleitung kein Luftspalt vorhanden sein. Der Gegentaktfluss hingegen verbindet den Außenleiter mit dem Mittelleiter. Die Durchlässigkeit im Differenzmoduspfad kann durch die Trennung der Mittelleitungen voneinander erreicht werden, die die Hauptbereiche der Strahlungserzeugung darstellen.
