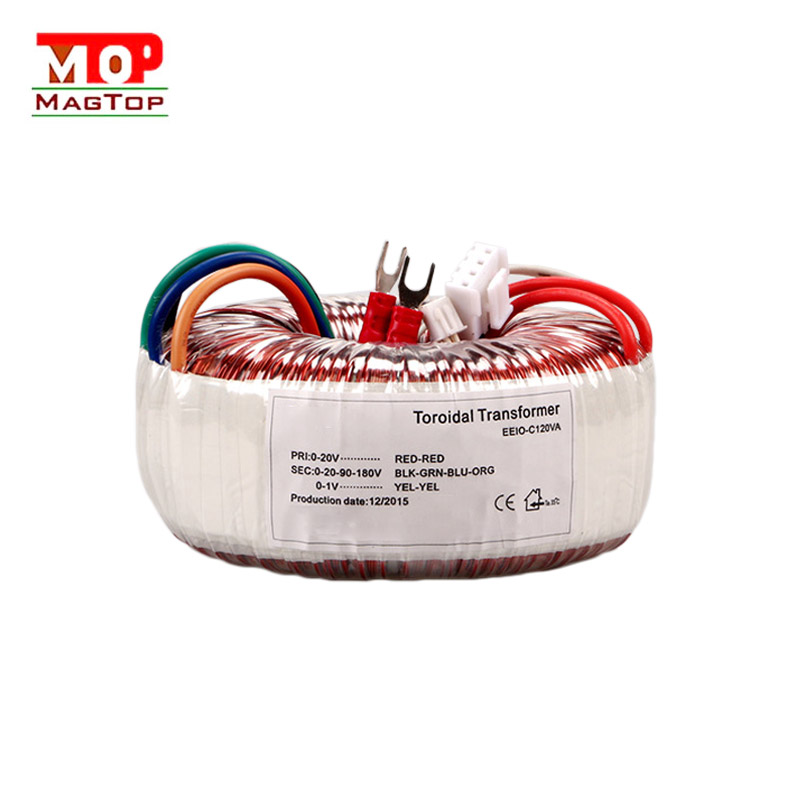

Einführung in den Ringkerntransformator

Elektrischer Wirkungsgrad, hoher Kern, kein Luftspalt, Stapelkoeffizient kann bis zu 95 % betragen. Im Kern gibt es keinen Luftspalt, wodurch die induzierten Vibrationsgeräusche des Kerns reduziert werden können. Die Wicklung ist gleichmäßig und eng um den Ringkern gewickelt, wodurch das durch Magnetostriktion verursachte „Summen“ wirksam reduziert wird.

Aufgrund der niedrigen Betriebstemperatur kann der Eisenverlust 1,1 W/kg betragen, der Eisenverlust ist sehr gering, der Anstieg der Kerntemperatur ist gering, die Wärmeableitung der Wicklung im Kern mit niedrigerer Temperatur ist gut, so dass der Temperaturanstieg des Transformators gering ist.

Einfache Installation Der Ringkerntransformator hat nur eine Befestigungsschraube in der Mitte, was besonders einfach für den schnellen Ein- und Ausbau in elektronischen Geräten ist.

Beachten Sie die Kapazität des StandardsLeistungstransformatorDie Serie ist 8 ~ 1500 VA, mit kleiner Spannungsanpassungsrate, der Temperaturanstieg bei Volllast beträgt nur 40 °C, was einen kurzzeitigen Überlastbetrieb ermöglicht, geeignet für den Einsatz mit hohen Anforderungen. Die Primärwicklungen sind mit einer Polyesterfolie der Klasse B (130 ℃) isoliert, die mindestens drei Lagen Isolierband erfordert und dem 1-minütigen Spannungstest mit 4000 V Wechselstrom standhält. Wirtschaftliche Leistungstransformatorproduktserie mit einer Kapazität von 50 bis 1500 VA.

IsolationstransformatorProduktserienkapazität von 50 ~ 1000 VA, alle Primärleitungen müssen doppelt isolierte Drähte verwenden. Der maximale Temperaturanstieg des Transformators liegt unter 45 °C. Darüber hinaus erfordert der Trenntransformator für medizinische Zwecke auch einen Temperaturschutzschalter in der Primärwicklung.

Wenn die Kerntemperatur 120℃ erreicht, wird der Temperaturschutzschalter ausgeschaltet. Wenn die Temperatur wieder normal ist, wird der Schalter automatisch zurückgesetzt und geschlossen.

Energiesparvorteil:
Hohe EffizienzRingkerntransformatorDer Kern besteht aus einer kontinuierlich ausgerichteten Siliziumstahlbandwicklung, die nach dem Glühen eine hochkonsistente Flussführung bildet, während die Wicklung des Ringkerntransformators dicht von der Ringkernwicklung bedeckt ist, wodurch die magnetische Flussdichte hoch ist, da der Ringkerntransformator dies erreichen kann einen hohen elektrischen Wirkungsgrad von 95 %.

Produktvorteile: Der Kern des Ringkerntransformators ist nahtlos aus hochwertigem kaltgewalztem Siliziumstahlblech gewalzt (Blechdicke beträgt im Allgemeinen weniger als 0,35 mm), wodurch seine Kernleistung besser ist als die des herkömmlichen gestapelten Kerns. Die Spule desRingkerntransformatorist gleichmäßig um den Kern gewickelt und die Richtung der von der Spule erzeugten magnetischen Feldlinien stimmt nahezu mit dem Magnetkreis des Kerns überein.

Im Vergleich zum gestapelten Typ werden die Anregungsenergie und der Kernverlust um 25 % reduziert, was die folgenden Vorteile mit sich bringt. Kern mit hohem elektrischem Wirkungsgrad ohne Luftspalt, Stapelkoeffizient kann bis zu 95 % betragen, Kernpermeabilität kann 1,5 bis 1,8 T betragen (Stapelkern kann nur 1,2 bis 1,4 T aufnehmen), elektrischer Wirkungsgrad bis zu 95 %, keine Last Der Strom beträgt nur 10 % des Stapeltyps. Kleiner, leichter Ringtransformator als gestapelter Transformator. Das Gewicht kann um die Hälfte reduziert werden. Solange die Querschnittsfläche des Kerns gleich ist, kann der Ringtransformator einfach in Länge und Breite geändert werden und ein hoher Anteil des Kerns kann entworfen werden um den Anforderungen der Größe gerecht zu werden.

Kleine magnetische InterferenzRingkerntransformatorDer Kern hat keinen Luftspalt und wickelt sich gleichmäßig um den Ringkern. Diese Struktur führt zu einer geringen magnetischen Streuung und die elektromagnetische Strahlung ist ebenfalls gering. Ohne zusätzliche Abschirmung kann er in hochempfindlichen elektronischen Geräten wie Verstärkern mit niedrigem Pegel und medizinischen Geräten verwendet werden.

4) Geringe Vibrationsgeräusche und kein Luftspalt können den Kern reduzieren.
Anwendung Die Einsatzgebiete verschiedener Ringkerntransformatoren werden wie folgt beschrieben:
1. Tonausrüstung
Die PflanzenRingkerntransformatorErsteres ist in Audiogeräteanwendungen bekannt. Es kann beispielsweise in drei Arten von Hochleistungs-High-Fidelity-Verstärkern als Leistungstransformatoren für Hochleistungsprodukte und als Leistungstransformatoren für Audiogeräte mit kleiner und mittlerer Leistung verwendet werden. Im Leistungsbereich von 6 VA bis 1000 VA können hochwertige Ringkerntransformatoren verwendet werden.

2. Elektrische Steuerung
Wie aktuelle undSpannungswandler. Hochpräziser und stabiler Transformator, hergestellt im Ringtransformatorverfahren. Permoly-weichmagnetisches Material, amorphes Material oder nanokristalline Legierung und andere neue Hochleistungsmagnetmaterialien können mit intelligenten Präzisionsinstrumenten und speziellen Prüfmethoden als Magnetkerne verwendet werden. Dadurch kann sichergestellt werden, dass die Transformatorparameter korrekt sind und die Leistung vollständig konsistent ist.

3. Medizinische Ausrüstung
Ringtransformator speziell für medizinische Geräte entwickelt und hergestellt. Neben hoher Effizienz, hoher Zuverlässigkeit und hohen Sicherheitsanforderungen. Verstärken Sie insbesondere auch die elektrische Festigkeit und verbessern Sie die Hitzebeständigkeit. Der Transformator muss die interne Thermosicherung erhöhen, um die Zuverlässigkeit zu gewährleisten.

4. Anwendung in anderen Bereichen
Ringkerntransformatoren können auch in verschiedenen Größen von Wechselrichter-Stromversorgungen verwendet werden, z. B. in Solarenergie- und Windkraftanlagen. Die hohe EffizienzRingkerntransformatorMit einem verlustarmen Kern kann die Gesamteffizienz der Wechselrichter-Stromversorgung erheblich verbessert werden.
