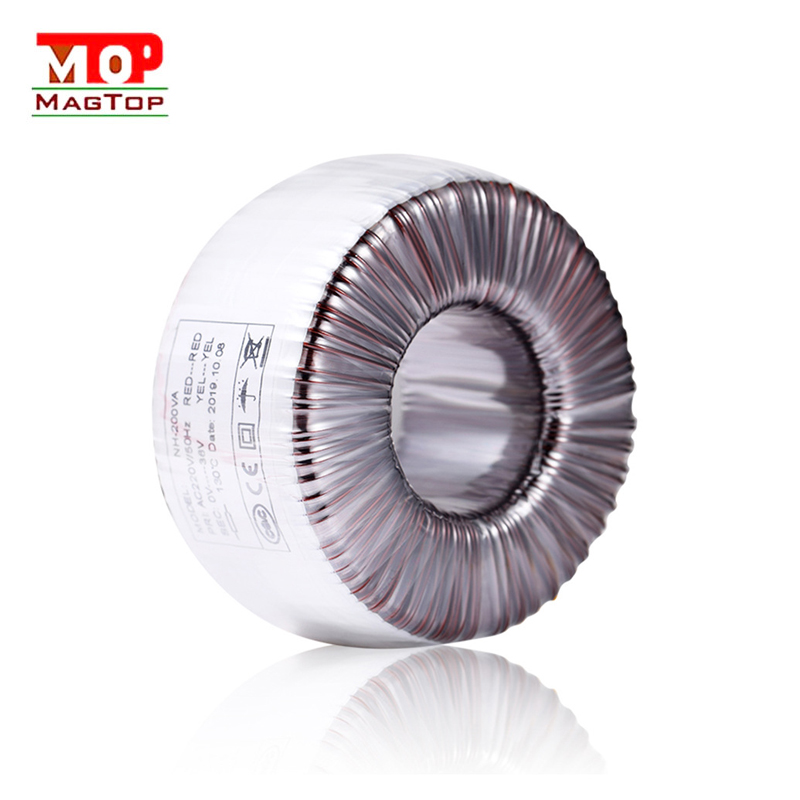

Introduzione al trasformatore toroidale

Nucleo elevato ad alta efficienza elettrica senza traferro, il coefficiente di impilamento può raggiungere il 95%. Non è presente alcun traferro nel nucleo, che può ridurre il rumore delle vibrazioni indotte dal nucleo. L'avvolgimento è avvolto in modo uniforme e stretto attorno al nucleo toroidale, il che riduce efficacemente il "ronzio" causato dalla magnetostrizione.

La bassa temperatura operativa dovuta alla perdita di ferro può raggiungere 1,1 W/kg, la perdita di ferro è molto piccola, l'aumento della temperatura interna è basso, la dissipazione del calore dell'avvolgimento a temperatura inferiore è buona, quindi l'aumento della temperatura del trasformatore è basso.

Installazione semplice Il trasformatore toroidale ha una sola vite di montaggio al centro, il che è particolarmente facile per una rapida installazione e rimozione nelle apparecchiature elettroniche.

Attenzione alla capacità dello standardtrasformatore di potenzaLa serie è 8 ~ 1500 VA, con una piccola velocità di regolazione della tensione, l'aumento della temperatura a pieno carico è di soli 40 ℃, consentendo un funzionamento con sovraccarico di breve durata, adatto per l'uso con requisiti elevati. Gli avvolgimenti primari sono isolati con pellicola di poliestere di classe B (130℃), che richiede almeno tre strati di nastro isolante e può resistere al test di tensione CA 4000 V, 1 minuto. Capacità economica della serie di trasformatori di potenza da 50 ~ 1500 VA.

Trasformatore di isolamentocapacità della serie di prodotti di 50 ~ 1000 VA, tutti i cavi primari devono utilizzare un cavo a doppio isolamento. L'aumento massimo di temperatura del trasformatore è inferiore a 45°C. Inoltre il trasformatore di isolamento per uso medico necessita anche di un interruttore di protezione termica nell'avvolgimento primario.

Quando la temperatura interna raggiunge i 120 ℃, l'interruttore di protezione della temperatura viene scollegato. Quando la temperatura ritorna normale, l'interruttore si ripristina e si chiude automaticamente.

Vantaggio di risparmio energetico:
Alta efficienza Iltrasformatore toroidaleil nucleo è costituito da un avvolgimento continuo di nastro di acciaio al silicio orientato e continuo, dopo la ricottura formerà una guida di flusso altamente coerente, mentre l'avvolgimento del trasformatore toroidale è strettamente coperto dall'avvolgimento del nucleo toroidale, la densità del flusso magnetico è elevata, poiché il trasformatore toroidale può raggiungere un elevato rendimento elettrico pari al 95%.

Vantaggi del prodottoIl nucleo del trasformatore toroidale è laminato senza soluzione di continuità da una lamiera di acciaio al silicio laminata a freddo di alta qualità (lo spessore della lamiera è generalmente inferiore a 0,35 mm), il che rende le prestazioni del nucleo migliori rispetto al tradizionale nucleo impilato. La bobina deltrasformatore toroidaleè avvolto uniformemente attorno al nucleo e la direzione delle linee del campo magnetico prodotte dalla bobina coincide quasi con il circuito magnetico del nucleo.

Rispetto al tipo impilato, l'energia di eccitazione e la perdita del nucleo saranno ridotte del 25%, il che comporta la seguente serie di vantaggi. Nucleo ad alta efficienza elettrica senza traferro, il coefficiente di impilamento può arrivare fino al 95%, la permeabilità del nucleo può essere 1,5 ~ 1,8 T (il nucleo di tipo impilabile può richiedere solo 1,2 ~ 1,4 T), l'efficienza elettrica arriva fino al 95%, senza carico la corrente è solo il 10% del tipo impilabile. trasformatore ad anello leggero e di piccole dimensioni rispetto al peso del trasformatore impilato può essere ridotto della metà, purché l'area della sezione trasversale del nucleo sia uguale, è possibile progettare un trasformatore ad anello facile da modificare la lunghezza, la larghezza e l'elevata proporzione del nucleo per soddisfare i requisiti delle dimensioni.

Piccola interferenza magneticatrasformatore toroidaleil nucleo non ha traferro, si avvolge uniformemente attorno al nucleo toroidale, questa struttura porta a piccole perdite magnetiche, anche la radiazione elettromagnetica è piccola, senza schermatura aggiuntiva può essere utilizzata in apparecchiature elettroniche ad alta sensibilità, come amplificatori di basso livello e apparecchiature mediche.

4) Il basso rumore delle vibrazioni e l'assenza di traferro possono ridurre il nucleo.
Applicazione I campi di applicazione dei vari trasformatori toroidali sono descritti di seguito:
1. Apparecchiature audio
Le piantetrasformatore toroidaleprodotti, il primo è ben noto nelle applicazioni per apparecchiature audio. Ad esempio, può essere utilizzato in 3 tipi di amplificatori ad alta fedeltà ad alta potenza come trasformatori di potenza di prodotti ad alte prestazioni e trasformatori di potenza per apparecchiature audio di piccola e media potenza. La gamma di potenza da 6 VA a 1000 VA può utilizzare un trasformatore toroidale di alta qualità.

2. Controllo elettrico
Come attuale etrasformatori di tensione. Trasformatore ad alta precisione e alta stabilità realizzato mediante processo di trasformatore ad anello. Materiale magnetico permoly morbido, materiale amorfo o lega nanocristallina e altri nuovi materiali magnetici ad alte prestazioni possono essere utilizzati come nuclei magnetici, con strumenti intelligenti di precisione e metodi di test speciali. Può garantire che i parametri del trasformatore siano accurati e che le prestazioni siano completamente coerenti.

3. Attrezzature mediche
Trasformatore anulare appositamente progettato e realizzato per apparecchiature mediche. Oltre ad alta efficienza, alta affidabilità ed elevati requisiti di sicurezza. Inoltre, rafforza soprattutto la resistenza antielettrica e migliora le prestazioni anti-calore. Il trasformatore è necessario per aumentare il fusibile termico interno per garantire l'affidabilità.

4. Applicazione in altri campi
Il trasformatore toroidale può essere utilizzato anche in vari formati di inverter di potenza, come l'energia solare, il sistema di generazione di energia eolica. L'alta efficienzatrasformatore toroidalecon nucleo a bassa perdita può migliorare notevolmente l'efficienza complessiva dell'alimentazione dell'inverter.
