Das Motherboard im Computer ist mit verschiedenen Hochfrequenzschaltungen, digitalen Schaltungen und analogen Schaltungen gemischt. Wenn sie arbeiten, erzeugen sie eine große Anzahl hochfrequenter elektromagnetischer Wellen, die sich gegenseitig stören, was EMI ist. EMI wird auch durch die Verkabelung der Hauptplatine oder externe Kabel emittiert, was zu einer Kontamination durch elektromagnetische Strahlung und Beeinflussend den normalen Betrieb anderer elektronischer Geräte.
Der Chip auf der Leiterplatte ist sowohl ein elektromagnetisches Störobjekt als auch eine elektromagnetische Störquelle im Arbeitsprozess. Allgemein kann man diese elektromagnetischen Störungen in zwei Kategorien einteilen: serielle Störungen (Gegentaktstörungen) und Gleichtaktstörungen (Massestörungen). Nehmen wir als Beispiel zwei PCB-Verdrahtungen auf der Hauptplatine (Drähte, die Komponenten der Hauptplatine verbinden), die sogenannte Interferenz im seriellen Modus, bezieht sich auf die Interferenz zwischen den beiden Leitungen; Die Gleichtaktstörung ist die Störung, die durch die Potentialdifferenz zwischen zwei Drähten und dem Masseleiter der Leiterplatte verursacht wird. Der Interferenzstrom im seriellen Modus wirkt zwischen zwei Signalleitungen und seine Leitungsrichtung stimmt mit der Wellenform und dem Signalstrom überein. Der Gleichtakt-Störstrom wirkt zwischen der Signalleitung und der Masseleitung, und der Störstrom fließt zur Hälfte und in der gleichen Richtung auf jeder der beiden Signalleitungen, und die Masseleitung ist die gemeinsame Schleife.
Wenn der von der Platine erzeugte Gleichtaktstrom nicht gedämpft wird (insbesondere der Gleichtaktstrom über Hochgeschwindigkeitsschnittstellen wie USB und IEEE 1394), kann der Gleichtaktstörstrom leicht durch die Schnittstellendatenleitung fließen, um elektromagnetische Störungen zu erzeugen Strahlung – die Gleichtaktstrahlung im Kabel aufgrund des Gleichtaktstroms. FCC der Vereinigten Staaten, CISPR22 des International Special Committee on Radio Interference und GB9254 von China und andere Standardspezifikationen haben entsprechende Beschränkungen für leitungsgebundene Gleichtaktstörungen und Strahlungsemission von Kommunikationsports von IT-Geräten. Um den Störsignaleingang auf der Signalleitung und die Induktion verschiedener Störungen zu eliminieren, müssen wir die Filterschaltung vernünftig anordnen, um die Gleichtakt- und Serientaktstörungen zu filtern, die Gleichtaktinduktivität ist eine Komponente der Filterschaltung.

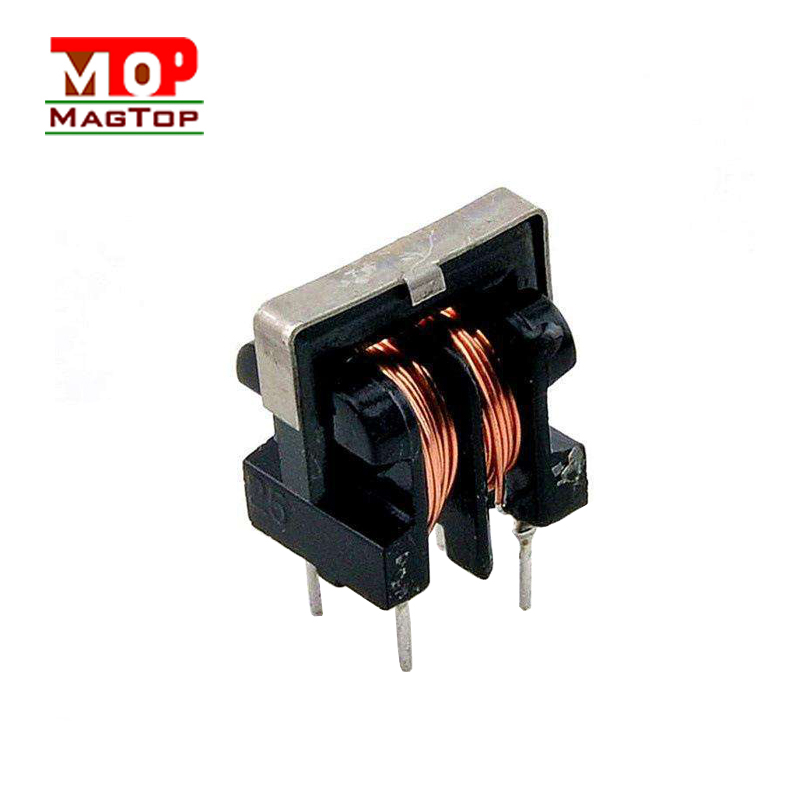

Die Gleichtaktinduktivität/Gleichtaktfilterist im Wesentlichen ein bidirektionales Filter: Einerseits ist es notwendig, die elektromagnetische Gleichtaktstörung auf der Signalleitung herauszufiltern, andererseits ist es notwendig, die elektromagnetische Störung von sich selbst zu unterdrücken, um eine Beeinflussung des Normalen zu vermeiden Arbeiten anderer elektronischer Geräte in derselben elektromagnetischen Umgebung.
Das Motherboard im Computer ist mit verschiedenen Hochfrequenzschaltungen, digitalen Schaltungen und analogen Schaltungen gemischt. Wenn sie arbeiten, erzeugen sie eine große Anzahl hochfrequenter elektromagnetischer Wellen, die sich gegenseitig stören, was EMI ist. EMI wird auch durch die Verkabelung der Hauptplatine oder externe Kabel emittiert, was zu einer Kontamination durch elektromagnetische Strahlung und Beeinflussend den normalen Betrieb anderer elektronischer Geräte.
Der Chip auf der Leiterplatte ist sowohl ein elektromagnetisches Störobjekt als auch eine elektromagnetische Störquelle im Arbeitsprozess. Allgemein kann man diese elektromagnetischen Störungen in zwei Kategorien einteilen: serielle Störungen (Gegentaktstörungen) und Gleichtaktstörungen (Massestörungen). Nehmen wir als Beispiel zwei PCB-Verdrahtungen auf der Hauptplatine (Drähte, die Komponenten der Hauptplatine verbinden), die sogenannte Interferenz im seriellen Modus, bezieht sich auf die Interferenz zwischen den beiden Leitungen; Die Gleichtaktstörung ist die Störung, die durch die Potentialdifferenz zwischen zwei Drähten und dem Masseleiter der Leiterplatte verursacht wird. Der Interferenzstrom im seriellen Modus wirkt zwischen zwei Signalleitungen und seine Leitungsrichtung stimmt mit der Wellenform und dem Signalstrom überein. Der Gleichtakt-Störstrom wirkt zwischen der Signalleitung und der Masseleitung, und der Störstrom fließt zur Hälfte und in der gleichen Richtung auf jeder der beiden Signalleitungen, und die Masseleitung ist die gemeinsame Schleife.
Wenn der von der Platine erzeugte Gleichtaktstrom nicht gedämpft wird (insbesondere der Gleichtaktstrom über Hochgeschwindigkeitsschnittstellen wie USB und IEEE 1394), kann der Gleichtaktstörstrom leicht durch die Schnittstellendatenleitung fließen, um elektromagnetische Störungen zu erzeugen Strahlung – die Gleichtaktstrahlung im Kabel aufgrund des Gleichtaktstroms. FCC der Vereinigten Staaten, CISPR22 des International Special Committee on Radio Interference und GB9254 von China und andere Standardspezifikationen haben entsprechende Beschränkungen für leitungsgebundene Gleichtaktstörungen und Strahlungsemission von Kommunikationsports von IT-Geräten. Um den Störsignaleingang auf der Signalleitung und die Induktion verschiedener Störungen zu eliminieren, müssen wir die Filterschaltung vernünftig anordnen, um die Gleichtakt- und Serientaktstörungen zu filtern, die Gleichtaktinduktivität ist eine Komponente der Filterschaltung.
Die Gleichtaktinduktivität/Gleichtaktfilterist im Wesentlichen ein bidirektionales Filter: Einerseits ist es notwendig, die elektromagnetische Gleichtaktstörung auf der Signalleitung herauszufiltern, andererseits ist es notwendig, die elektromagnetische Störung von sich selbst zu unterdrücken, um eine Beeinflussung des Normalen zu vermeiden Arbeiten anderer elektronischer Geräte in derselben elektromagnetischen Umgebung.
