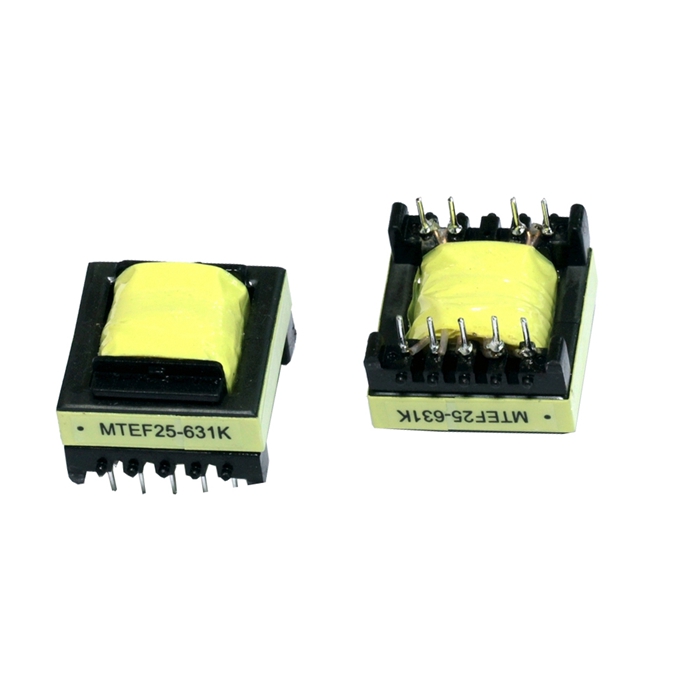

EF25 Hochfrequenz-Leiterplatten-Stromwandler Transformatoren

Modell: MTEF25-631K

MERKMALE: • Hohe Zuverlässigkeit • Guter Austauschwirkungsgrad • Niedriger Temperaturanstieg • Kompakte Bauweise, hohe Leistung • Hohe Isolationsfestigkeit ANWENDUNGEN: • DC-DC-Wandler, Antriebstransformatoren, Notebook-Stromversorgung, Inverter-Stromversorgung, USV-Stromversorgung, Kommunikationsstromversorgung, usw. SPEZIFIKATIONEN: 1. Arbeitsfrequenz: 20kHz-500KHz 2. Ausgangsleistung: 50 W bis 100 W 3. Betriebstemperatur: -40 ℃ bis +125 ℃ 4. Lagertemperatur: -25 ℃ bis +85 ℃

Menge:

Produktbeschreibung

EF25 Hochfrequenz-Leiterplatten-Stromwandler Transformatoren

MERKMALE:

• Hohe Zuverlässigkeit.
• Gute Austauscheffizienz.
• Geringer Temperaturanstieg.
• Kompakte Bauweise, hohe Leistung.
• Hohe Isolationsfestigkeit.

Hochfrequenz-Schalttransformatoren, Hochfrequenz-Schaltnetzteil, Schaltnetzteilfrequenz, Hochleistungs-Schaltnetzteil, Hochfrequenz-Netzteil, Stromwandler für Leiterplattenmontage, Niederfrequenz-Stromwandler

ANWENDUNGEN:

• DC-DC-Wandler, Antriebstransformatoren, Notebook-Netzteil, Inverter-Netzteil, USV-Netzteil, Kommunikationsnetzteil usw.

SPEZIFIKATIONEN:

1. Arbeitsfrequenz: 20 kHz-500 kHz
2. Ausgangsleistung: 50 W bis 100 W
3. Betriebstemperatur: -40 ℃ bis +125 ℃
4. Lagertemperatur: -25 ℃ bis +85 ℃

1. Induktivität (1`3) :

0,63 mH ± 10 %

@ 1,0 KHz, 1,0 Vrms

2. Übersetzungsverhältnis:

1~2 : 2~3 : 5~4 : 6,7~9,10 = 35 : 35: 13 : 13 +/-3%

3. Isolationsstärke:

3,5 kV Wechselstrom 5 mA 3 Sek

@ Pri bis Sek

2,0 kV Wechselstrom 5 mA 3 Sek

@ Pri zum Kern, Sec zum Kern

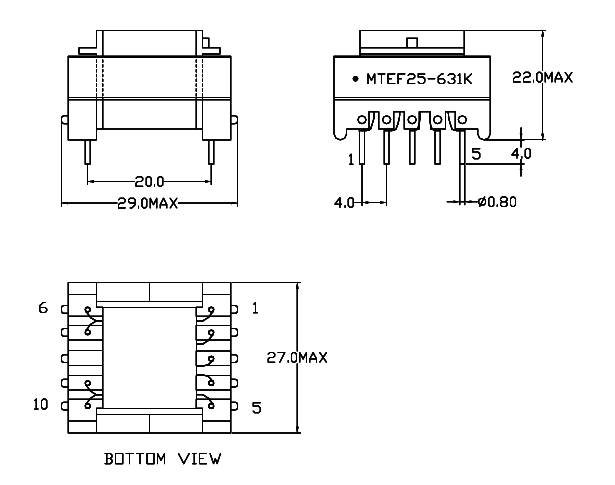

FORM UND ABMESSUNGEN:

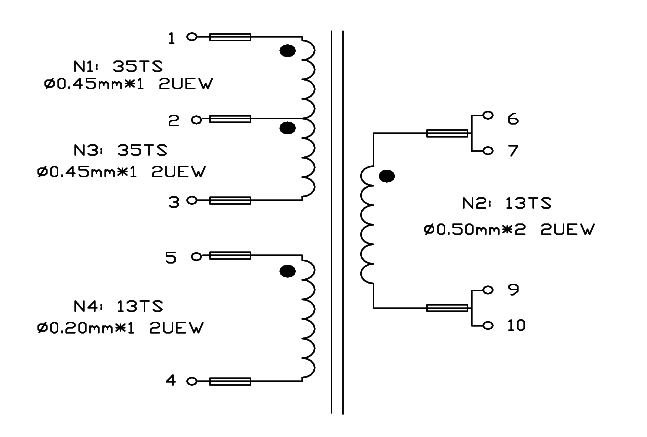

SCHALTPLAN:

Bitte kontaktieren Sie uns für weitere Informationen zu Hochfrequenz-Schalttransformatoren, Hochfrequenz-Schaltnetzteilen, Schaltnetzteilfrequenzen, Hochleistungs-Schaltnetzteilen, Stromwandlern für die Leiterplattenmontage, Niederfrequenz-Stromwandlern usw

* Wenn Sie weitere Anforderungen haben, senden Sie uns bitte eine Anfrage, danke!
