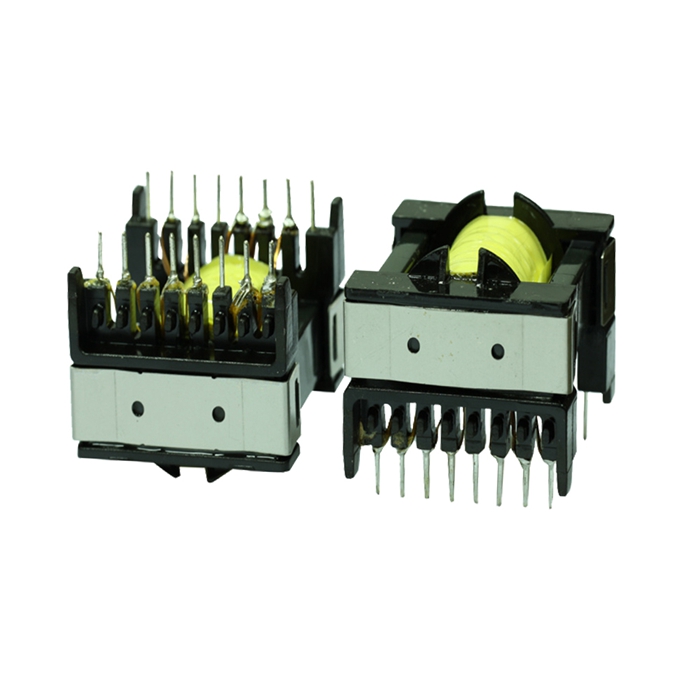

ETD29 Hochfrequenz-Schaltnetzteil-Transformatoren
MERKMALE:
MERKMALE:
• Hohe Zuverlässigkeit.
• Gute Austauscheffizienz.
• Geringer Temperaturanstieg.
• Kompakte Bauweise, hohe Leistung.
• Hohe Isolationsfestigkeit.
• Gute Austauscheffizienz.
• Geringer Temperaturanstieg.
• Kompakte Bauweise, hohe Leistung.
• Hohe Isolationsfestigkeit.
ANWENDUNGEN:
• Haupttransformator, LLC-Resonanzinduktor, DC-DC-Wandler, Schaltnetzteil, Ladegerät usw.
SPEZIFIKATIONEN:
1. Arbeitsfrequenz: 20 kHz-500 kHz
2. Ausgangsleistung: 50 W bis 200 W
3. Betriebstemperatur: -40 ℃ bis +125 ℃
4. Lagertemperatur: -25 ℃ bis +85 ℃
2. Ausgangsleistung: 50 W bis 200 W
3. Betriebstemperatur: -40 ℃ bis +125 ℃
4. Lagertemperatur: -25 ℃ bis +85 ℃
| 1. Induktivität (1`3) : | 292 µH ± 10 % | @ 1,0 KHz, 1,0 Vrms | ||||||||||||||||||||
| 2. Streuinduktivität (1`3): | 5,7 µH MAX | @ 100,0 KHz, 0,1 Vrms alle anderen Wicklungen kurzgeschlossen | ||||||||||||||||||||
| 3. Übersetzungsverhältnis: | 3~1:5~4:9~8:11~10:13~12 =35:5:4:6:8±3% | |||||||||||||||||||||
| 4. Isolationsstärke: | 3000 V AC 5 mA 1 Sek. 60 Hz | @ Pri bis Sek | ||||||||||||||||||||
| 1000 V AC 5 mA 1 Sek. 60 Hz | @ Pri zum Kern, Sec zum Kern | |||||||||||||||||||||

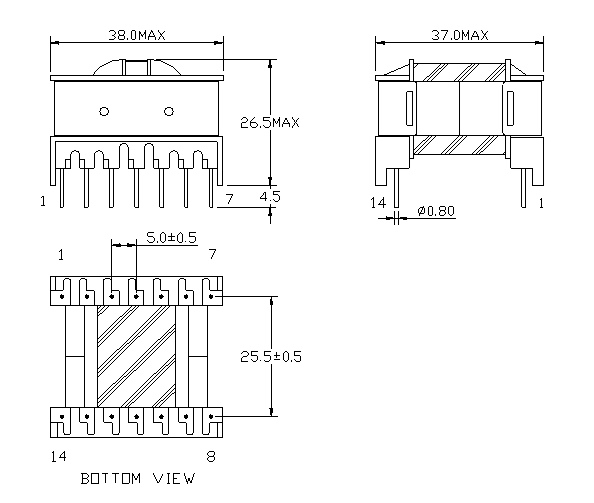

FORM UND ABMESSUNGEN:

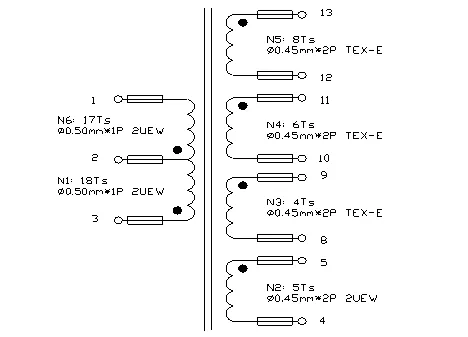

SCHALTPLAN:

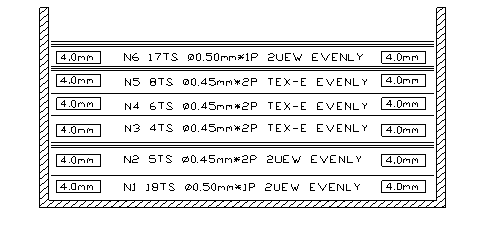

WICKELSTRUKTUR:
| WIND | S | F | KABEL | WENDET SICH | BAND | BEMERKUNGEN | ||||||||||||||||
| N1 | 3 | 2 | Ö0.50mm*1P2UEW | 18 | 1 | Gleichmäßig | ||||||||||||||||
| N2 | 5 | 4 | Ö0.45mm*2P2UEW | 5 | 3 | Gleichmäßig | ||||||||||||||||
| N3 | 9 | 8 | Ö0.45mm*2PTEX-E | 4 | 1 | Gleichmäßig | ||||||||||||||||
| N4 | 11 | 10 | Ö0.45mm*2PTEX-E | 6 | 1 | Gleichmäßig | ||||||||||||||||
| N5 | 13 | 12 | Ö0.45mm*2P TEX-E | 8 | 3 | Gleichmäßig | ||||||||||||||||
| N6 | 2 | 1 | Ö0.50mm*1P2UEW | 17 | 3 | Gleichmäßig | ||||||||||||||||
* Wenn Sie weitere Anforderungen haben, senden Sie uns bitte eine Anfrage, danke!
