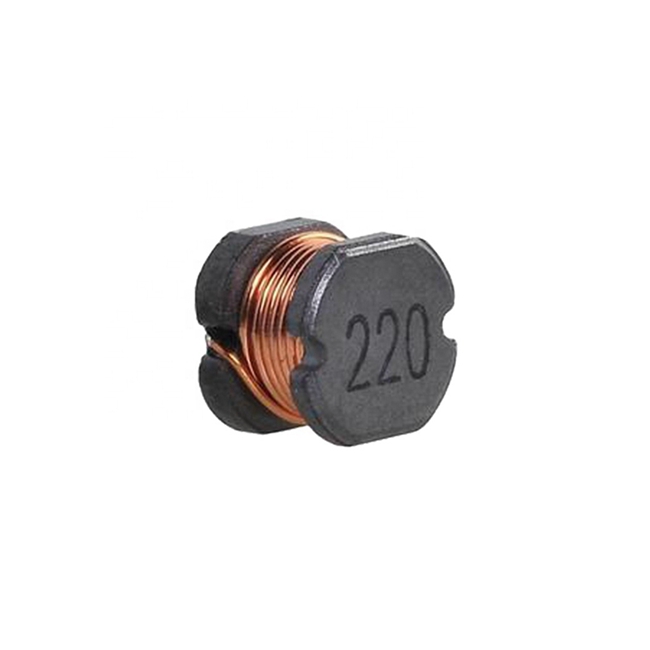

SMD-Leistungsinduktor der MT-Serie mit 220 uh

Modell: MT31, MT32, MT42, MT43, MT52, MT53, MT54, MT73, MT75, MT104, MT105

EIGENSCHAFTEN: • Verschiedene Hochleistungsinduktoren sind für die Oberflächenmontage mit hoher Sättigung überlegen. • Setzen Sie die Elektrode mit Ferritkern direkt ein, eine kleine Oberfläche ermöglicht eine hohe Montagedichte. ANWENDUNGEN: • Mpeg4, VTR, LCD-TV, Kommunikationsgeräte, DC/DC-Wandler usw.

Menge:

Produktbeschreibung

SMD-Leistungsinduktor der MT-Serie mit 220 uh

MERKMALE:

• Verschiedene Hochleistungsinduktivitäten sind für die Oberflächenmontage mit hoher Sättigung überlegen.
• Setzen Sie die Elektrode mit Ferritkern direkt ein, eine kleine Oberfläche ermöglicht eine hohe Montagedichte.

ANWENDUNGEN:

• Mpeg4, VTR, LCD-Fernseher, Kommunikationsgeräte, DC/DC-Wandler usw.

SPEZIFIKATIONEN:

• Betriebstemperatur: -30℃ bis +80℃
• Betriebsfrequenz: Bis zu 1 MHz
• Induktivitätsabfall = 10 % typ. bei IDC
• Elektrische Spezifikationen bei 20℃

SMD-Induktivitäten, SMD-Leistungsinduktivitäten, ungeschirmte SMD-Leistungsinduktivitäten, Induktivitätsserie, Induktivität 220uh, 220uh-Induktivität, abgeschirmte SMD-Leistungsinduktivität, Leistungsinduktivität smd

FORM UND ABMESSUNGEN:

Einheit: mm

TYP	L-Bereich (μH)	A ± 0,3	B ± 0,3	C ± 0,3	D	E	F	G
TYP	L-Bereich (μH)	A ± 0,3	B ± 0,3	C ± 0,3	D	E	F	G
MT31	3,3 ~ 390	3.0	1.6	3.5	1.2	3.5	1.6	0.8
MT32	1,0 ~ 390	3.0	2.1	3.5	1.2	3.5	1.6	0.8
MT42	2,2 ~ 470	4.0	2.0	4.5	1.5	4.5	2.1	0.8
MT43	1,0 ~ 1000	4.0	3.2	4.5	1.5	4.5	2.1	0.8
MT52	1,2 ~ 1000	5.2	2.5	5.8	2.0	5.5	2.25	1.5
MT53	1,0 ~ 1000	5.2	3	5.8	2.0	5.5	2.25	1.5
MT54	2,2 ~ 1000	5.2	4.5	5.8	2.0	5.5	2.25	1.5
MT73	10 ~ 1000	7.0	3.5	7.8	2.5	7.5	3.05	1.9
MT75	1,2 ~ 1000	7.0	5.0	7.8	2.5	7.5	3.05	1.9
MT104	10 ~ 1000	9.0	4.0	10	2.9	9.5	3.65	2.5
MT105	1,8 ~ 1000	9.0	5.4	10	2.9	9.5	3.65	2.5

ELEKTRISCHE EIGENSCHAFTEN:

MT31-Serie
Artikelnummer	Induktivität	Testfrequenz	DCR (W)	IDC (A)
	(μH)	(MHz)	(maximal)	(maximal)
MT31 - 3R3M	3.3	7.96	0.26	1.0
MT31 - 3R9M	3.9	7.96	0.36	0.9
MT31 - 4R7M	4.7	7.96	0.4	0.8
MT31 - 5R6M	5.6	7.96	0.45	0.75
MT31 - 6R8M	6.8	7.96	0.5	0.7
MT31 - 8R2M	8.2	7.96	0.65	0.65
MT31 - 100K	10	0.1	0.75	0.6
MT31 - 120K	12	0.1	0.85	0.55
MT31 - 150K	15	0.1	1.2	0.5
MT31 - 180K	18	0.1	1.3	0.45
MT31 - 220K	22	0.1	1.5	0.4
MT31 - 270K	27	0.1	2.3	0.35
MT31 - 330K	33	0.1	2.8	0.3
MT31 - 390K	39	0.1	3.6	0.28
MT31 - 470K	47	0.1	4.0	0.25
MT31 - 560K	56	0.1	4.5	0.2
MT31 - 680K	68	0.1	5	0.18
MT31 - 820K	82	0.1	6.5	0.16
MT31-101K	100	0.1	7.4	0.15
MT31 - 221K	220	0.1	13.5	0.13
MT31 - 331K	330	0.1	21.4	0.11
MT31 - 391K	390	0.1	25.4	0.10

MT32-Serie

MT42 MT43-Serie

MT52 MT53 MT54-Serie

MT73 MT75-Serie

MT104 MT105-Serie
