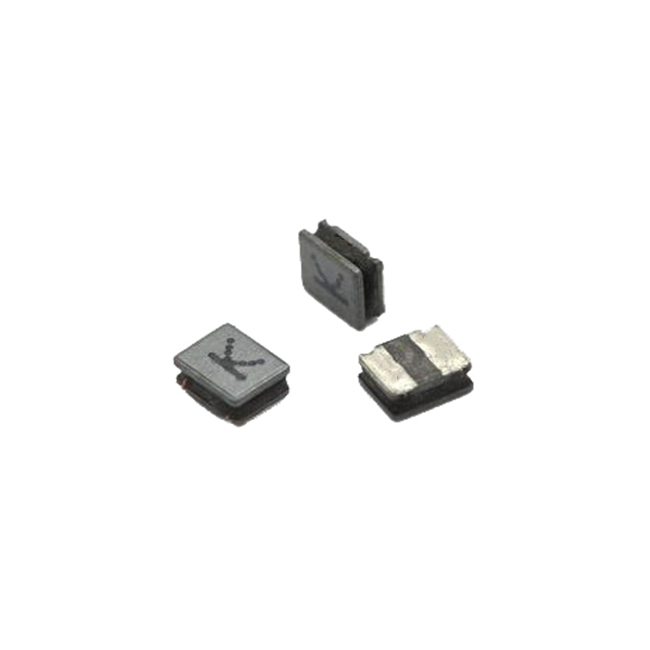

SMD-Leistungsinduktivitäten der MTNR-Serie

Modell: MTNR201610, MTNR252008, MTNR252010, MTNR252012

EIGENSCHAFTEN: * Kleiner und flacher Induktor. * Einfache und originelle magnetische Abschirmung. * Haltbare Struktur gegen fallende Auswirkungen. ANWENDUNGEN: * LCD-Displays, STB, LCD-Monitor/TV, Smart Meter, DC/DC-Wandler, Tablet-PC und andere tragbare Geräte.

Menge:

Produktbeschreibung

MERKMALE:

* Kleiner und flacher Induktor.
* Einfache und originelle magnetische Abschirmung.
* Haltbare Struktur gegen fallende Auswirkungen.

ANWENDUNGEN:

* LCD-Displays, STB, LCD-Monitor/TV, Smart Meter, DC/DC-Wandler, Tablet-PC und andere tragbare Geräte.

ALLGEMEINE SPEZIFIKATION:

* Betriebstemperatur: -40 °C bis +125 °C.
* Lagertemperatur: -40 °C bis +125 °C.
* Elektrische Daten bei 25 °C.
* Toleranz: K: ±10 %, M: ±20 %, N: ±25 %, Y: ±30 %.
* Nennstrom: Induktivität fällt um 30 % bei Isat.
* Temperaturanstieg: 40 °C bei Nenn-Irms.
* Löthitzebeständigkeit: +260 °C.

FORM UND ABMESSUNGEN:

Abb. 1 Empfohlene Flächenmuster

Einheit: mm

TYP	A (mm)	B(mm)	C (mm)	D (mm)	E(mm)	F (Ref.)	G (Ref.)	H (Ref.)	Figur
MTNR201610	2,1 ± 0,2	1,6 ± 0,2	1,05 MAX	0,6 ± 0,2	0,7 ± 0,2	0.8	0.8	1.8	1
MTNR252008	2,6 ± 0,2	2,1 ± 0,2	0,85 MAX	0,8 ± 0,2	0,9 ± 0,2	0.8	1.0	2.4	1
MTNR252010	2,6 ± 0,2	2,1 ± 0,2	1,05 MAX	0,8 ± 0,2	0,9 ± 0,2	0.8	1.0	2.4	1
MTNR252012	2,6 ± 0,2	2,1 ± 0,2	1,25 MAX	0,8 ± 0,2	0,9 ± 0,2	0.8	1.0	2.4	1

ELEKTRISCHE EIGENSCHAFTEN:

Technische Daten der MTNR201610-Serie:
Artikelnummer	Induktivität (μH)	DCR (mΩ.) max.	Isat(A)	Irms(A)	Testfrequenz
MTNR201610-1R0YC	1.0	120	1.5	1.5	100KHz 1V
MTNR201610-1R5NC	1.5	174	1.3	1.2	100KHz 1V
MTNR201610-2R2MC	2.2	264	1.1	1.0	100KHz 1V
MTNR201610-3R3MC	3.3	335	0.8	0.9	100KHz 1V
MTNR201610-4R7MC	4.7	479	0.77	0.8	100KHz 1V
MTNR201610-6R8MC	6.8	816	0.68	0.55	100KHz 1V
MTNR201610-100MC	10	912	0.55	0.45	100KHz 1V

Technische Daten der MTNR252008-Serie:
Artikelnummer	Induktivität (μH)	DCR (mΩ.) max.	Isat(A)	Irms(A)	Testfrequenz
MTNR252008-R47YC	0.47	140	1.8	1.6	100KHz 1V
MTNR252008-1R0YC	1.0	219	1.4	1.4	100KHz 1V
MTNR252008-1R5YC	1.5	248	1.2	1.1	100KHz 1V
MTNR252008-2R2MC	2.2	290	1.0	1.0	100KHz 1V
MTNR252008-3R3MC	3.3	416	0.9	0.9	100KHz 1V
MTNR252008-4R7MC	4.7	580	0.7	0.7	100KHz 1V
MTNR252008-6R8MC	6.8	818	0.65	0.65	100KHz 1V

Technische Daten der MTNR252010-Serie:
Artikelnummer	Induktivität (μH)	DCR (mΩ.) max.	Isat(A)	Irms(A)	Testfrequenz
MTNR252010-R33YC	0.33	52	2.8	2.8	100KHz 1V
MTNR252010-R47YC	0.47	61	2.5	2.2	100KHz 1V
MTNR252010-R68YC	0.68	81	2.1	2.0	100KHz 1V
MTNR252010-1R0YC	1.0	100	1.85	1.65	100KHz 1V
MTNR252010-1R5YC	1.5	137	1.53	1.3	100KHz 1V
MTNR252010-2R2NC	2.2	208	1.2	1.2	100KHz 1V
MTNR252010-3R3MC	3.3	267	1.05	0.9	100KHz 1V
MTNR252010-4R7MC	4.7	336	0.95	0.7	100KHz 1V
MTNR252010-6R8MC	6.8	480	0.78	0.59	100KHz 1V
MTNR252010-100MC	10	675	0.65	0.5	100KHz 1V
MTNR252010-150MC	15	996	0.45	0.4	100KHz 1V

Technische Daten der MTNR252012-Serie:
Artikelnummer	Induktivität (μH)	DCR (mΩ.) max.	Isat(A)	Irms(A)	Testfrequenz
MTNR252012-1R0YC	1.0	102	2.4	2.0	100KHz 1V
MTNR252012-1R5YC	1.5	120	2.2	1.8	100KHz 1V
MTNR252012-2R2NC	2.2	216	1.62	1.53	100KHz 1V
MTNR252012-3R3MC	3.3	234	1.4	1.3	100KHz 1V
MTNR252012-4R7MC	4.7	310	1.1	1.0	100KHz 1V
MTNR252012-6R8MC	6.8	480	1.0	0.9	100KHz 1V
MTNR252012-100MC	10	728	0.85	0.7	100KHz 1V
MTNR252012-150MC	15	975	0.65	0.6	100KHz 1V
MTNR252012-220MC	22	1560	0.55	0.5	100KHz 1V
