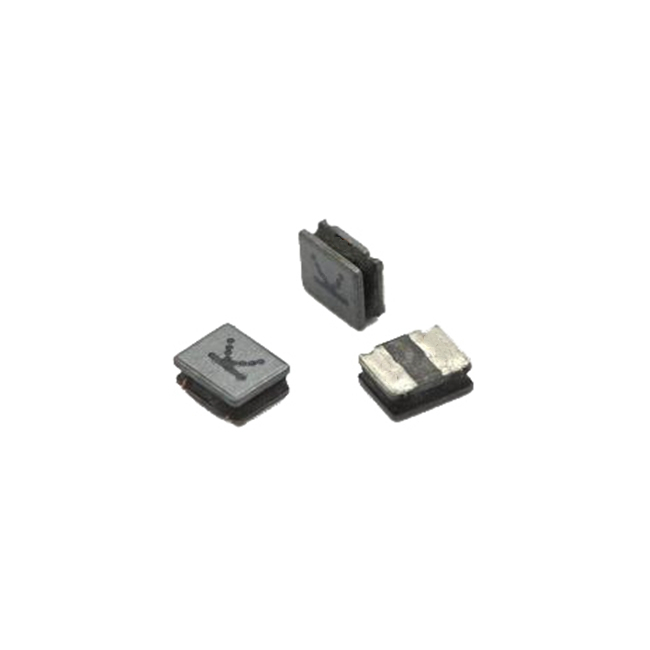

MTNR Serisi SMD Güç İndüktörleri

Model: MTNR201610, MTNR252008, MTNR252010, MTNR252012

ÖZELLİKLER: * Küçük ve Düşük profilli indüktör. * Basit ve orijinal manyetik kalkan. * Düşme etkisine karşı dayanıklı yapı. UYGULAMALAR: * LCD Ekranlar, STB, LCD Monitör/TV, Akıllı sayaç, DC/DC dönüştürücüler, Tablet PC ve diğer taşınabilir cihazlar.

Miktar:

Ürün Açıklaması

ÖZELLİKLERİ:

* Küçük ve Düşük profilli indüktör.
* Basit ve orijinal manyetik kalkan.
* Düşme etkisine karşı dayanıklı yapı.

UYGULAMALAR:

* LCD Ekranlar, STB, LCD Monitör/TV, Akıllı sayaç, DC/DC dönüştürücüler, Tablet PC ve diğer taşınabilir cihazlar.

GENEL ÖZELLİKLER:

* Çalışma sıcaklığı: -40 °C ila +125 °C.
* Depolama Sıcaklığı: -40 °C ila +125 °C.
* 25 °C'de elektriksel özellikler.
* Tolerans: K: ±%10 , M: ±%20 , N: ±%25 , Y: ±%30.
* Anma Akımı: Endüktans, Isat'ta %30 düşer.
* Sıcaklık Artışı: Nominal Irms'de 40 °C.
* Lehimleme Isısına Dayanım: +260 °C.

ŞEKİL VE ÖLÇÜLER:

Şekil 1 Önerilen Arazi Modelleri

Birim: mm

TİP	bir(mm)	B(mm)	C(mm)	D(mm)	E(mm)	F(Ref.)	G(Ref.)	H(Ref.)	Figür
MTNR201610	2,1±0,2	1,6±0,2	1.05MAKS	0,6±0,2	0,7±0,2	0.8	0.8	1.8	1
MTNR252008	2,6±0,2	2,1±0,2	0.85MAKS	0,8±0,2	0,9±0,2	0.8	1.0	2.4	1
MTNR252010	2,6±0,2	2,1±0,2	1.05MAKS	0,8±0,2	0,9±0,2	0.8	1.0	2.4	1
MTNR252012	2,6±0,2	2,1±0,2	1.25MAKS	0,8±0,2	0,9±0,2	0.8	1.0	2.4	1

ELEKTRİKSEL ÖZELLİKLER:

MTNR201610 Serisi Özellikleri:
Parça Numarası	endüktans(μH)	DCR (mΩ.) Maks.	İşat(A)	Irms(A)	Test Sıklığı
MTNR201610-1R0YC	1.0	120	1.5	1.5	100KHz 1V
MTNR201610-1R5NC	1.5	174	1.3	1.2	100KHz 1V
MTNR201610-2R2MC	2.2	264	1.1	1.0	100KHz 1V
MTNR201610-3R3MC	3.3	335	0.8	0.9	100KHz 1V
MTNR201610-4R7MC	4.7	479	0.77	0.8	100KHz 1V
MTNR201610-6R8MC	6.8	816	0.68	0.55	100KHz 1V
MTNR201610-100MC	10	912	0.55	0.45	100KHz 1V

MTNR252008 Serisi Özellikleri:
Parça Numarası	endüktans(μH)	DCR (mΩ.) Maks.	İşat(A)	Irms(A)	Test Sıklığı
MTNR252008-R47YC	0.47	140	1.8	1.6	100KHz 1V
MTNR252008-1R0YC	1.0	219	1.4	1.4	100KHz 1V
MTNR252008-1R5YC	1.5	248	1.2	1.1	100KHz 1V
MTNR252008-2R2MC	2.2	290	1.0	1.0	100KHz 1V
MTNR252008-3R3MC	3.3	416	0.9	0.9	100KHz 1V
MTNR252008-4R7MC	4.7	580	0.7	0.7	100KHz 1V
MTNR252008-6R8MC	6.8	818	0.65	0.65	100KHz 1V

MTNR252010 Serisi Özellikleri:
Parça Numarası	endüktans(μH)	DCR (mΩ.) Maks.	İşat(A)	Irms(A)	Test Sıklığı
MTNR252010-R33YC	0.33	52	2.8	2.8	100KHz 1V
MTNR252010-R47YC	0.47	61	2.5	2.2	100KHz 1V
MTNR252010-R68YC	0.68	81	2.1	2.0	100KHz 1V
MTNR252010-1R0YC	1.0	100	1.85	1.65	100KHz 1V
MTNR252010-1R5YC	1.5	137	1.53	1.3	100KHz 1V
MTNR252010-2R2NC	2.2	208	1.2	1.2	100KHz 1V
MTNR252010-3R3MC	3.3	267	1.05	0.9	100KHz 1V
MTNR252010-4R7MC	4.7	336	0.95	0.7	100KHz 1V
MTNR252010-6R8MC	6.8	480	0.78	0.59	100KHz 1V
MTNR252010-100MC	10	675	0.65	0.5	100KHz 1V
MTNR252010-150MC	15	996	0.45	0.4	100KHz 1V

MTNR252012 Serisi Özellikleri:
Parça Numarası	endüktans(μH)	DCR (mΩ.) Maks.	İşat(A)	Irms(A)	Test Sıklığı
MTNR252012-1R0YC	1.0	102	2.4	2.0	100KHz 1V
MTNR252012-1R5YC	1.5	120	2.2	1.8	100KHz 1V
MTNR252012-2R2NC	2.2	216	1.62	1.53	100KHz 1V
MTNR252012-3R3MC	3.3	234	1.4	1.3	100KHz 1V
MTNR252012-4R7MC	4.7	310	1.1	1.0	100KHz 1V
MTNR252012-6R8MC	6.8	480	1.0	0.9	100KHz 1V
MTNR252012-100MC	10	728	0.85	0.7	100KHz 1V
MTNR252012-150MC	15	975	0.65	0.6	100KHz 1V
MTNR252012-220MC	22	1560	0.55	0.5	100KHz 1V
