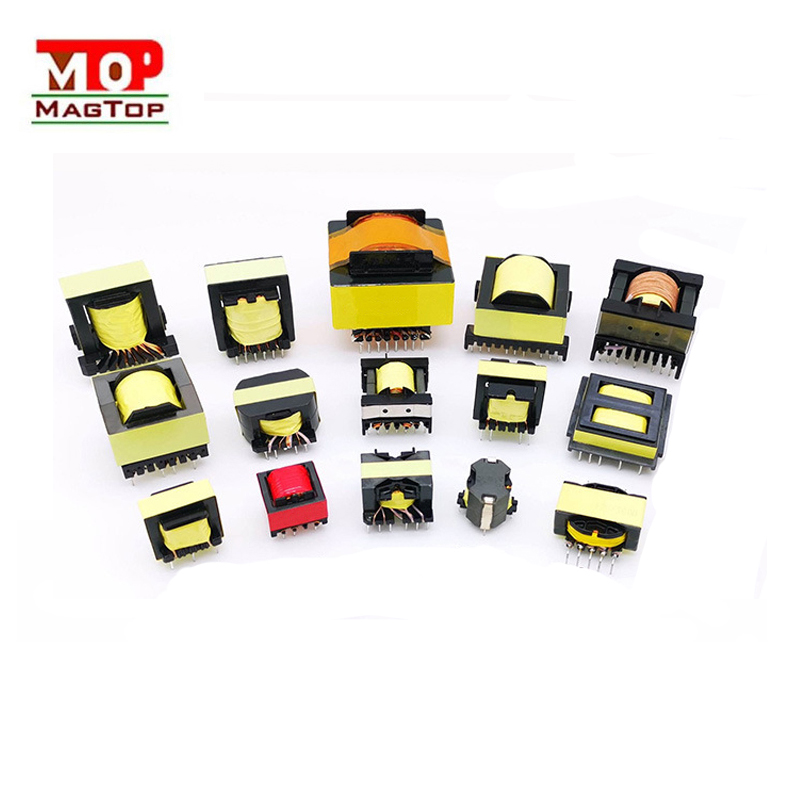

Deux autres points principaux du processus de fabrication des transformateurs haute fréquence

Six points clés dans le processus de fabrication detransformateurs haute fréquence:
souder
1) Après le soudage, la broche doit être plate, lisse et exempte de corps étrangers.
2) L’extrémité du fil n’est pas plus haute que la bosse.
3) Après soudure, la BOBBINE est intacte, sans dommage ni pattes courtes.
4) Il y a peu de résidus d’huile de soudure (flux), pas de taches d’étain et pas de court-circuit.
5) La bande n’est pas résistante aux dommages.
6) Soudez au moins un cercle complet.
7) Il ne devrait y avoir aucune pointe d'étain horizontale après le soudage.
Sept points clés dans le processus de fabrication detransformateurs haute fréquencecombinaison
1) La surface de l’assemblage du noyau est plate et ne présente aucune inclinaison.
2) LA CANETTE, LE NOYAU et les broches de câblage doivent être maintenus propres et exempts d'impuretés et de colle.
3) Identifiez la direction dans laquelle le CORE avec GAP doit être placé.
4) L'inclinaison maximale des types CORE EE, EI et UU ne peut pas être supérieure à 0,5 mm ou 1/10 de largeur CORE.
