Informations sur la conception des filtres de puissance : selfs en mode commun et défi de l'inductance de fuite

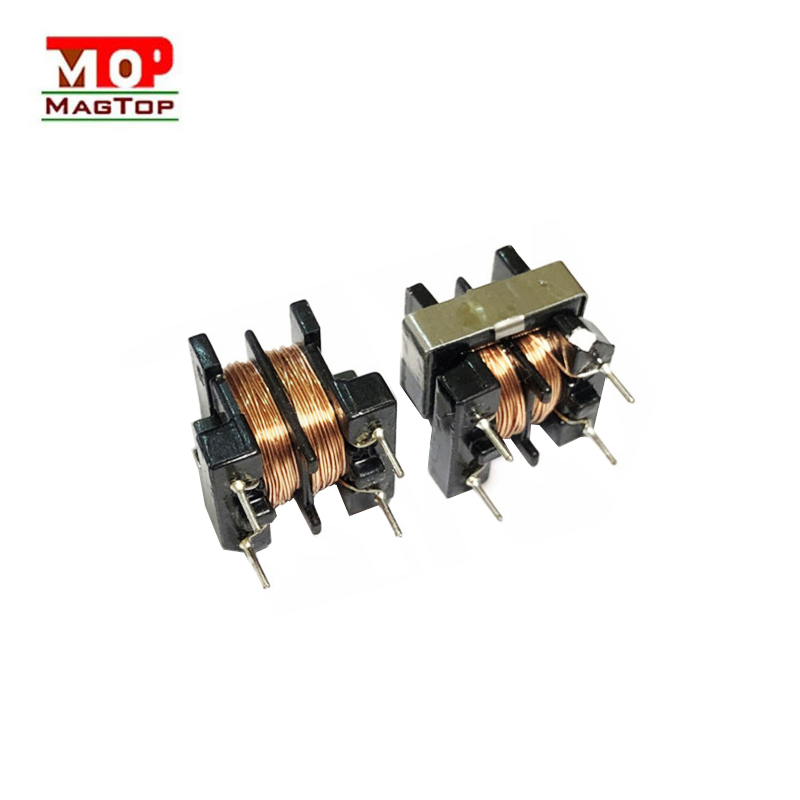

La conception du filtre de puissance implique d'équilibrer la suppression des signaux en mode commun et en mode différentiel, avecselfs de mode communjouant un rôle crucial. Ces selfs sont connues pour leur inductance élevée et leur petite taille, ce qui les rend idéales pour filtrer les bruits indésirables. Cependant, un facteur important à prendre en compte est l'inductance de fuite, ou l'inductance qui affecte les signaux en mode différentiel.

Une inductance de fuite peut se développer lorsque le flux magnétique n'est pas correctement contenu dans le noyau de la self, en particulier si les enroulements de la bobine ne sont pas étroitement enroulés. Cette fuite peut entraîner une inefficacité et potentiellement conduire à une saturation magnétique si elle n’est pas correctement gérée lors de la phase de conception. Comprendre et contrôler ces fuites est essentiel pour optimiser les performances du filtre.
