10/100Base-TX 100M Port unique (1X1) Tab-Down sans LED Connecteurs RJ45 cat 6

10/100Base-TX 100M Port unique (1X1) Tab-Down sans LED Connecteurs RJ45 cat 6

Descriptifs :

10/100Base-TX 100M RJ45 port unique (1x1) Tab-Down avec LED Connecteur magnétique intégré (ICM), conçu pour prendre en charge les applications,

Tels que les cartes d'interface réseau (NIC), les cartes mères LAN (LOM) et les applications PC.

port unique rj45, connecteur rj45 port unique, connecteur rj45 sans led, connecteurs rj45, led 100m.,cat 6 connecteurs rj45,stp 100m cat 6,rj45 cat 6

Caractéristiques et avantages:

* Port unique (1X1) Tab-DOWN RJ45 avec magnétique interne.

* RoHS-6 pic de température de soudure vague 260 ℃.

* Convient pour les câbles Fast Ethernet CAT 5 et 6 ou mieux UTP.

* Les magnétismes internes sont testés électriquement à 100 % pour le HI-POT et la fonctionnalité.

Résumé des performances électriques :

* Satisfait ou dépasse la norme IEEE 802.3 pour 100Base-T.

* 350 uH minimum OCL avec un courant de polarisation de 8 mA.

* Haute performance pour une suppression maximale des EMI.

* Isolation minimale de 1500 Vrms selon les exigences IEEE 802.3.

* Plage de température de fonctionnement : 0 ℃ à +70 ℃.

* Plage de température de stockage : -40 ℃ à +85 ℃.

Spécifications matérielles :

* Insert : Plastique : Renforcé FR PA66-B30 UL94V-0.

Zone de contact : bronze phosphoreux, plaqué or.

Borne PCB : bronze phosphoreux, queue-étain sur nickel

* Boîtier : Renforcé FR PA66-B30 UL94V-0.

* Coque en métal : alliage de cuivre, nickelé

* Boîtier : Phénolique, UL94V-0 Noir.

Spécifications électriques:

1. Inductance:

   350 uH MIN @ 100KHZ, 0.1Vrms, 8 mA DC Biais

2. Rapport de tours :

   P1-2 : J1-2 = 1TC:1 +/-3%

   P7-8 : J3-6 = 1CT:1 +/-3%

3. Perte d'insertion :

   1 ~ 100 MHz -1,0 dB MAX.

4. Perte de retour :

   1 ~ 10 MHz -20 dB MIN. Charge 100 OHMS

   10 ~ 30 MHz -16 dB MIN. Charge 100 OHMS

   30 ~ 60 MHz -12 dB MIN. Charge 100 OHMS

   60 ~ 80 MHz -10 dB MIN. Charge 100 OHMS

5. Rejet en mode commun :

   1 ~ 50 MHz -30 dB MIN.

   50 ~ 100 MHz -20 dB MIN.

6. Interphonie croisée :

   1 ~ 100 MHz -30 dB MIN.

7. Test Hi-Pot :

1500Vrms 60sec. @ Côté PCB vers côté câble

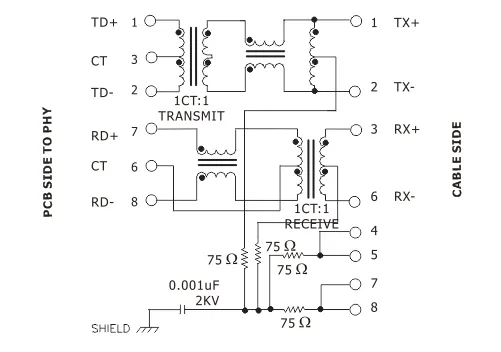

Schématique:

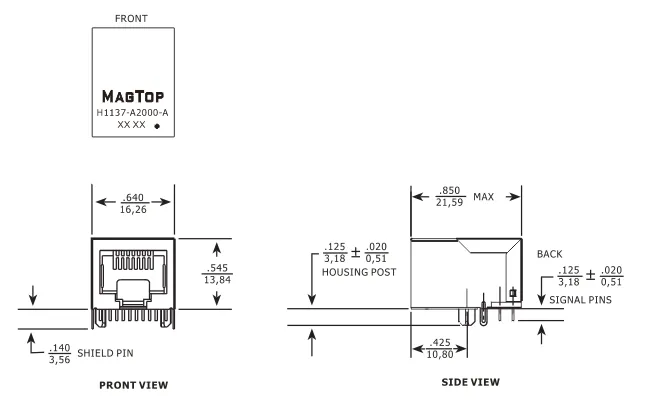

Forme et Dimensions :

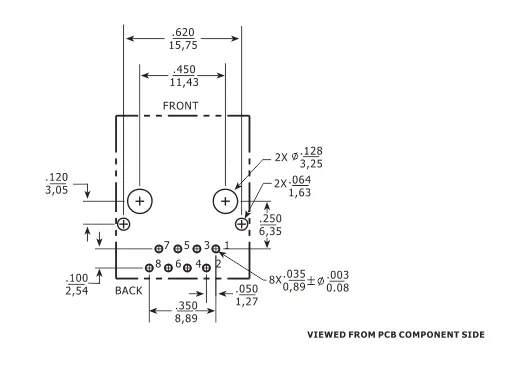

Disposition du circuit imprimé :
