10/100Base-TX RJ45 / トランスなしのシングル USB コンボ rj45 コネクタ

10/100Base-TX RJ45 / トランスなしのシングル USB コンボ rj45 コネクタ

説明:

RJ45/Single USB Combo は、1 つの USB コネクタ ポートと組み合わせた単一の Rj45 Tab-UP を備えたスルー ホール統合コネクタ モジュールです。
RJ45 コネクタの内部磁気は、10/100Base-TX、LAN-on-Motherboard および PC アプリケーションなどのアプリケーションをサポートするように設計されています。

LED なしの rj45 コネクタ, 磁気なしの rj45 コネクタ, rj45 usb コンボ, rj45 コネクタ シングル トランス, rj45 コネクタ シングル ポート トランス

機能と利点：

* 10/100Base-TX アプリケーションに適した LAN インターフェイス。
* RJ45/USB スタック設計により、PCB のスペースを節約できます。
* RoHS-6 ピーク ウェーブはんだ温度定格 260 ℃。
* USB モジュールは、USB 2.0 規格に準拠し、CAT5 Fast Ethernet 業界性能規格に適合しています。
* 内部磁気は、HI-POT と機能について 100% 電気的にテストされています。

電気的性能の概要:

* 100Base-T の IEEE 802.3 標準を満たすか、それを超えています。

* 8 mA バイアス電流で 350 uH 最小 OCL。

* 最大の EMI 抑制のための高性能。

* IEEE 802.3 要件ごとに最低 1500 Vrms の絶縁。

※使用温度範囲：0℃～+70℃。

※保存温度範囲：-40℃～+85℃。

素材仕様:

※インサート：樹脂：強化FR PA66-B30 UL94V-0。

接触面：リン青銅、金メッキ。

PCB 端子: リン青銅、ニッケル上テールスズ

※ハウジング：強化FR PA66-B30 UL94V-0。

* 金属シェル: 銅合金、ニッケルメッキ

※ケース：フェノール、UL94V-0 黒。

電気仕様:

1. インダクタンス:

   350 uH MIN @ 100KHZ、0.1Vrms、8 mA DC バイアス

2. 回転率:

   P1-3 : J1-2 = 1CT:1 +/-3%

   P4-6 : J3-6 = 1CT:1 +/-3%

3. 挿入損失:

   1～100MHz -1.0dB MAX.

4. リターンロス：

   1 ~ 10 MHZ -20 dB MIN.負荷100オーム

   10 ～ 30 MHZ -16 dB MIN.負荷100オーム

   30 ~ 60 MHZ -12 dB MIN.負荷100オーム

   60 ~ 80 MHZ -10 dB MIN.負荷100オーム

5. 同相除去:

   1 ~ 50 MHZ -30 dB MIN.

   50 ～ 100 MHZ -20 dB MIN.

6. クロストーク:

   1 ～ 100 MHZ -30 dB MIN.

7. ハイポット テスト:

1500Vrms 60秒@ PCB側からケーブル側へ

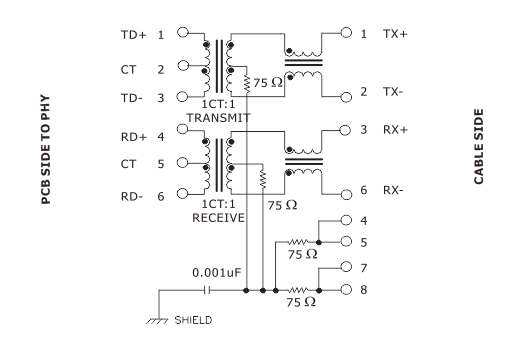

回路図:

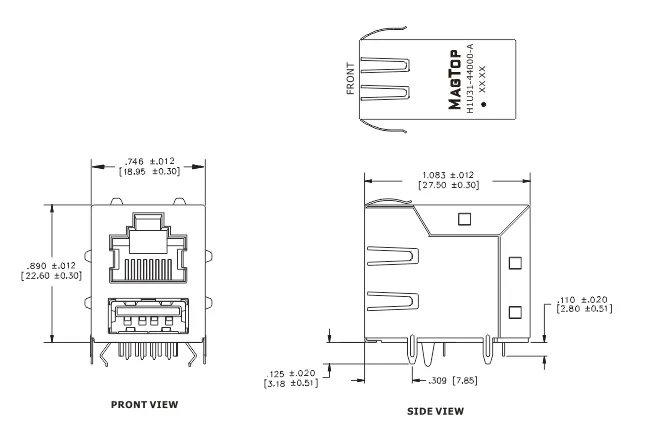

形状と寸法:

PCB レイアウト:
