10/100Base-TX RJ45 / LED'siz Tek USB Combo Konnektör Modülleri

Açıklamalar:

RJ45/Single USB Combo, bir USB konektör bağlantı noktasıyla birlikte tek bir Rj45 Tab-UP içeren Delikten tümleşik bir konektör modülüdür.
RJ45 Konektör dahili manyetikleri, 10/100Base-TX, Anakart üzerinde LAN ve PC uygulamaları gibi Uygulamaları desteklemek üzere tasarlanmıştır.

Özellikler ve faydalar:

* 10/100Base-TX uygulamaları için uygun LAN arayüzü.
* RJ45/USB yığma tasarımı, PCB alanından tasarruf sağlar.
* RoHS-6 tepe dalga lehim sıcaklığı derecesi 260 ℃.
* USB modülü, USB 2.0 standartlarına uygundur ve CAT5 Fast Ethernet endüstri performans standardını karşılar.
* Dahili manyetikler, HI-POT ve işlevsellik için %100 elektriksel olarak test edilmiştir.

Elektriksel Performans Özeti:

* 100Base-T için IEEE 802.3 standardını karşılar veya aşar.

* 8 mA öngerilim akımı ile 350 uH minimum OCL.

* Maksimum EMI bastırma için yüksek performans.

* IEEE 802.3 gereksinimi başına minimum 1500 Vrms izolasyon.

* Çalışma sıcaklığı aralığı: 0 ℃ ila +70 ℃.

* Depolama sıcaklığı aralığı: -40 ℃ ila +85 ℃.

Malzeme özellikleri:

* Ek Parça: Plastik: Güçlendirilmiş FR PA66-B30 UL94V-0.

Temas Alanı: Fosfor Bronz, Altın Kaplama.

PCB Terminali: Fosfor Bronz, Nikel üzeri Kuyruk Kalay

* Muhafaza: Güçlendirilmiş FR PA66-B30 UL94V-0.

* Metal Kabuk: Bakır Alaşımlı, Nikel Kaplama

* Kasa: Fenolik, UL94V-0 Siyah.

Elektriksel Özellikler:

1. İndüktans:

   350 uH MIN @ 100KHZ, 0.1Vrms, 8 mA DC Önyargı

2. Dönüş oranı:

   P1-3 : J1-2 = 1CT:1 +/-%3

   P4-6 : J3-6 = 1CT:1 +/-%3

3. Ekleme Kaybı:

   1 ~ 100 MHZ -1.0 dB MAKS.

4. Geri dönüş kaybı:

   1 ~ 10 MHZ -20 dB MIN. 100 OHMS yükleyin

   10 ~ 30 MHZ -16 dB MIN. 100 OHMS yükleyin

   30 ~ 60 MHZ -12 dB MIN. 100 OHMS yükleyin

   60 ~ 80 MHZ -10 dB MIN. 100 OHMS yükleyin

5. Ortak Mod Reddi:

   1 ~ 50 MHZ -30 dB MIN.

   50 ~ 100 MHZ -20 dB MIN.

6. Çapraz Konuşma:

   1 ~ 100 MHZ -30 dB MIN.

7. Yüksek Pot Testi:

1500Vrms 60sn. @ PCB Tarafından Kablo Tarafına

Şematik:

Şekil ve Boyutlar:

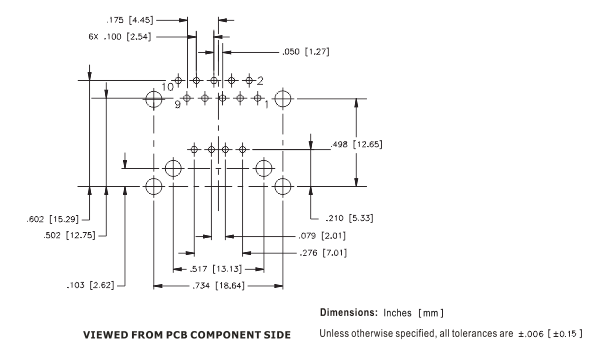

PCB Düzeni:
