変圧器の鉄損を探る: ヒステリシスと渦電流

電気業界の地味な主力製品である変圧器には、複雑さがつきものです。変圧器の動作の重要な側面の 1 つは鉄損にあり、鉄損にはヒステリシス損と渦電流損という 2 つの異なる成分が含まれます。これらの損失の内部構造と、それがどのような影響を与えるかを詳しく見てみましょう。変成器パフォーマンス。

1. ヒステリシス損失: ヒステリシス損失の中心には磁気ヒステリシス現象があります。交流電流が流れると、変圧器のコイル、鉄心内に変動磁場を生成します。この変化する磁場により、鉄心の分子は磁力線と常に再配列されます。この再調整、つまり磁気ヒステリシスにより内部摩擦と発熱が発生し、電気エネルギーの一部が消費されます。

2. 渦電流損失: 交流磁場が鉄心を通過すると、コア材料内に循環電流が誘導されます。これらの電流は、その経路が円形であるため、渦電流と適切に名付けられています。渦電流損失は、これらの電流の循環によって熱が発生し、その過程で電気エネルギーが散逸するために発生します。この損失を軽減するには、変成器コアは多くの場合、渦電流の循環流を遮断する積層またはその他の技術を使用して構築されます。

これらの損失を理解し、管理することは、変圧器の設計と操作、特に高出力の分野では不可欠です。高周波トランス.

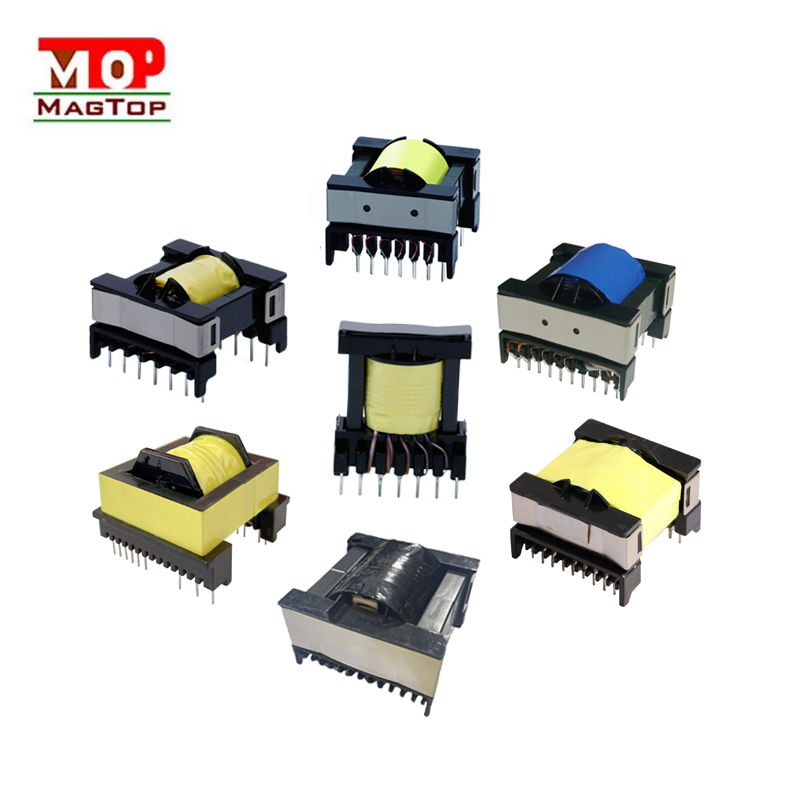

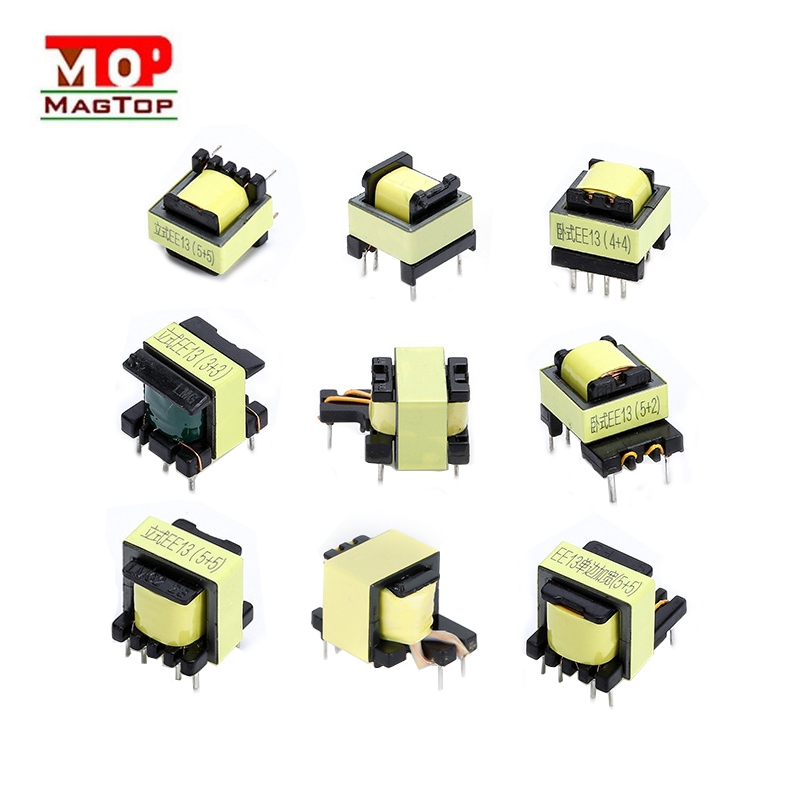

ハイパワー、高周波トランス: これらの特殊な変圧器は、高い周波数で重要な電気負荷を効率的に処理できるように設計されています。堅牢な設計と精密なエンジニアリングにより、ヒステリシスや渦電流損などの鉄損が考慮されています。コア材料を慎重に選択し、これらの損失を最小限に抑える技術を採用することで、高出力、高周波トランス入力電力の大部分が効率的に出力に伝達されるようにします。

基本的に、ヒステリシスと渦電流損失の相互作用により、変圧器の動作をより深く理解できるようになります。これらの損失に対処し、軽減することで、高出力、高周波トランス最新の電気システムにおける効率的で信頼性の高い電力変換を可能にするコンポーネントの複雑なバランスを例示します。
