変圧器の鉄損をわかりやすく解説: ヒステリシスと渦電流

電気システムの静かな主力である変圧器は、そのコイルとコアの中に魅力的な物理の世界を隠しています。変圧器の動作の中心には、ヒステリシス損と渦電流損という鉄損の 2 つの重要な要素があります。特に高出力の状況において、これらの損失とその影響の背後にある科学を解明しましょう。高周波スイッチングトランス.

1. ヒステリシス損失: 「ヒステリシス」という用語は原因と結果の間の遅れを指し、変圧器の世界では磁気ヒステリシスとして現れます。交流電流を流す場合、変圧器のコイル,鉄芯内に動的磁場を生成します。この変化する磁場により、鉄心の分子は磁力線と常に再整列します。磁気ヒステリシスと呼ばれるこの再調整プロセスにより、内部摩擦と熱が発生し、電気エネルギーが消費されます。ヒステリシス損失は、変圧器の設計と動作における基本的な考慮事項です。

2. 渦電流損失: 交流磁場が鉄心に浸透すると、コア材料内に循環電流が誘導されます。これらの循環電流は渦電流と呼ばれ、閉ループを流れます。これらの電流が循環すると熱が発生し、その過程で電気エネルギーが消費されます。渦電流損失を軽減するには、変圧器コア多くの場合、渦電流の流れを遮断してエネルギーの無駄を削減する、積層層または特殊なコア材料で構築されています。

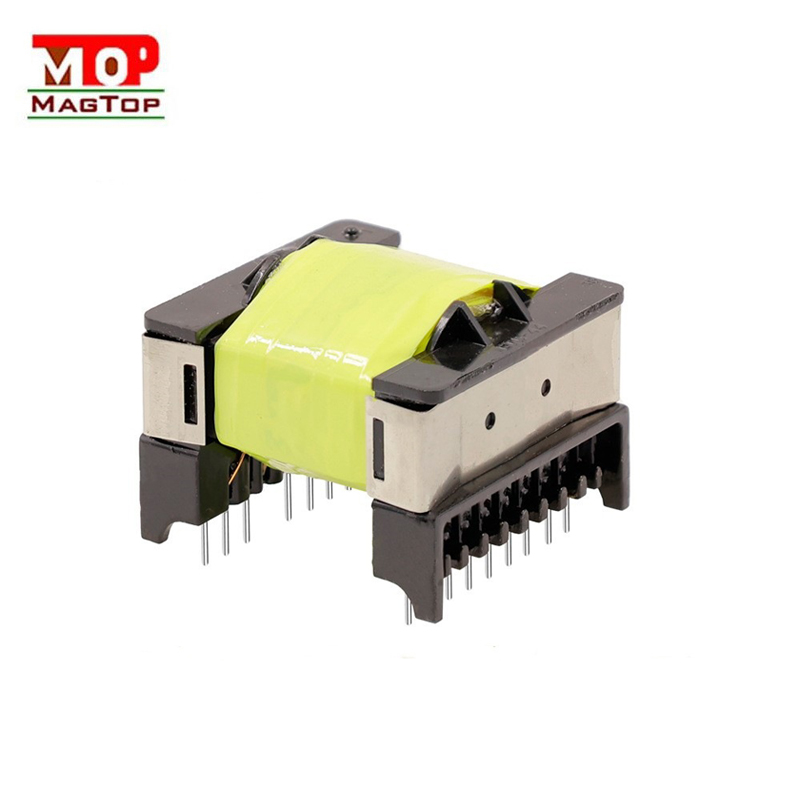

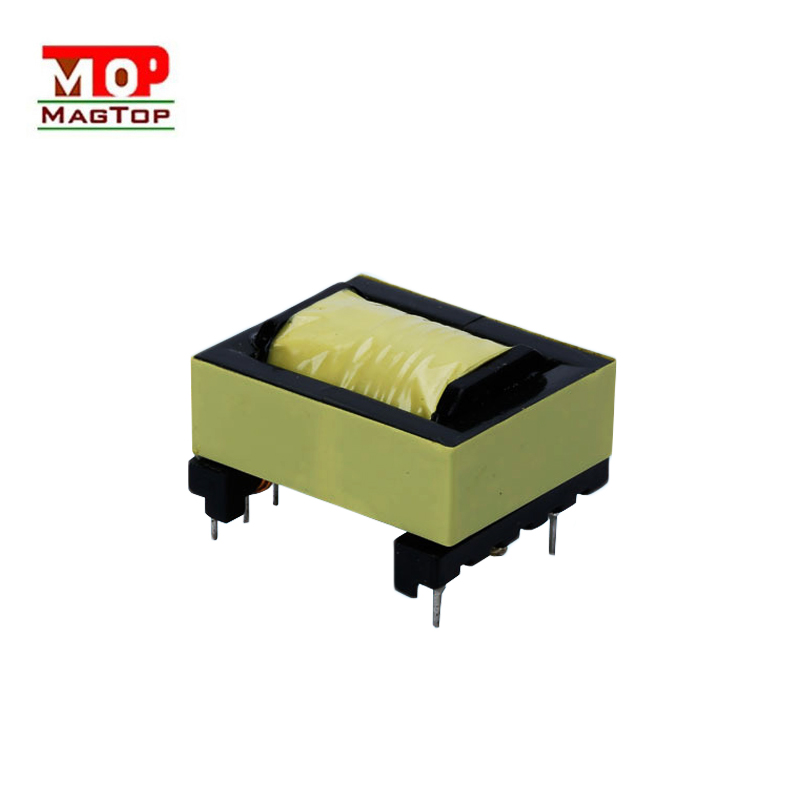

ハイパワー、高周波スイッチングトランス: ハイパワーの分野では、高周波スイッチングトランス効率的な電力変換が最も重要です。これらの変圧器は、大きな負荷と急速に変化する電気環境に対処できるように設計されています。ヒステリシスや渦電流損失などの鉄損に慎重に対処し、最小限に抑えることで、これらのトランスは入力電力のかなりの部分が効果的に目的の出力に変換されることを保証します。

結論として、ヒステリシスと渦電流損失の間の相互作用は、変圧器の動作の基本的な側面です。これは磁場と材料特性の複雑なダンスであり、エンジニアはトランスの効率を最適化するために慎重に管理します。ハイパワーの領域では、高周波スイッチングトランス、この理解は極めて重要であり、ペースの速いエレクトロニクスの世界で信頼性が高く効率的な電力変換を保証します。
