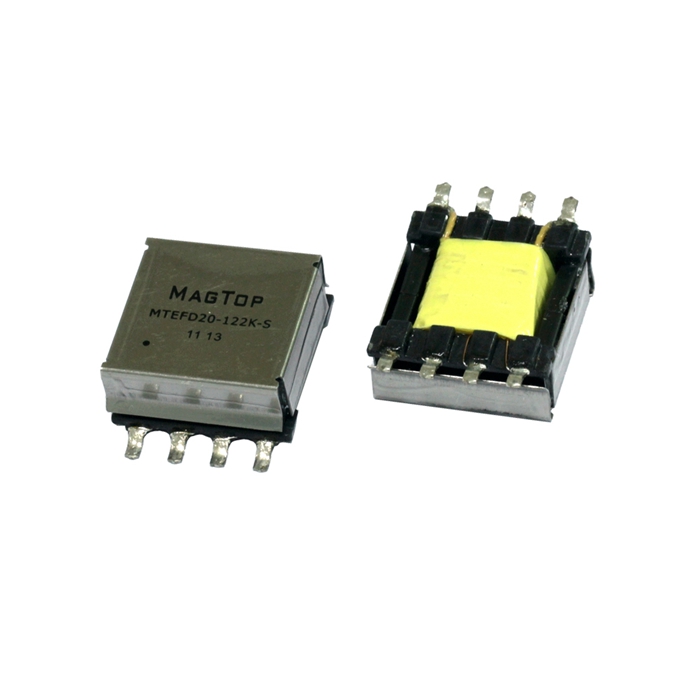

Transformadores de alimentação de comutação de alta frequência EFD20 SMD

Modelo: MTEFD20-122K-S

CARACTERÍSTICAS: • Alta confiabilidade. • Boa eficiência de troca. • Perfil compacto e baixo. • Estrutura compacta, alta potência. • Temperatura de operação: -40 ℃ a +125 ℃. APLICAÇÕES: • Conversores DC-DC, transformadores de acionamento, câmeras digitais, transformadores elevadores, carregadores de fonte de alimentação de comutação portáteis, etc. ESPECIFICAÇÕES: 1. Frequência de trabalho: 20kHz-500KHz 2. Potência de saída: 15 W a 50 W 3. Operação temperatura: -40 ℃ a +125 ℃ 4. Temperatura de armazenamento: -25 ℃ a +85 ℃

Quantidade:

Descrição do Produto

Transformadores de alimentação de comutação de alta frequência EFD20 SMD

RECURSOS:

• Alta fiabilidade.
• Boa eficiência de troca.
• Perfil compacto e baixo.
• Estrutura compacta, alta potência.
• Temperatura de operação: -40 ℃ a +125 ℃.

Entre em contato conosco para obter mais informações sobre transformadores de comutação de alta frequência, fonte de alimentação de comutação de alta frequência, frequência de alimentação de comutação, fonte de alimentação de comutação de alta potência etc.

FORMULÁRIOS:

• Conversores DC-DC, transformadores de acionamento, câmeras digitais, transformadores elevadores, carregadores de fonte de alimentação de comutação portáteis, etc.

ESPECIFICAÇÕES:

1. Frequência de trabalho: 20kHz-500KHz
2. Potência de saída: 15 W a 50 W
3. Temperatura de operação: -40 ℃ a +125 ℃
4. Temperatura de armazenamento: -25 ℃ a +85 ℃

1. Indutância (1`2):

1,19 mH ± 10%

@ 120 KHz, 0,25 Vrms

2. Indutância de vazamento (1`2):

35,0 uH Máx.

@ 120 KHz, 0,25 Vrms

3. Relação de voltas:

1~2 : 4~3 : 5~8 = 7,18 : 1 : 1 ± 3%

4. Força de isolamento:

3KV CA 1,0 min

@ Pri a Sec

2KV CA 1,0 min

@ Pri to Core, Sec to Core

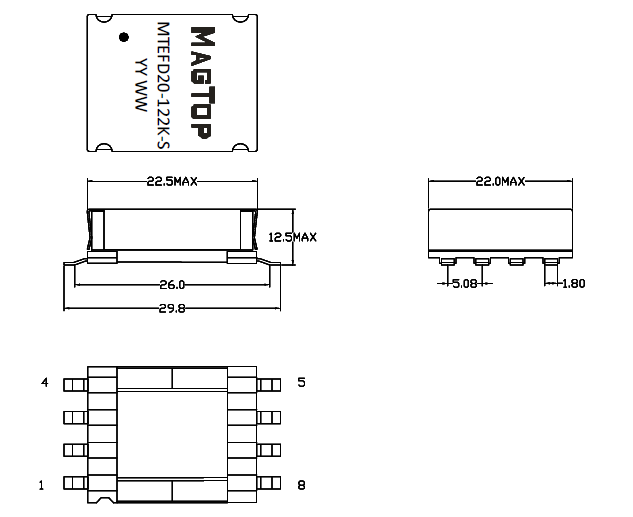

FORMA E DIMENSÕES:

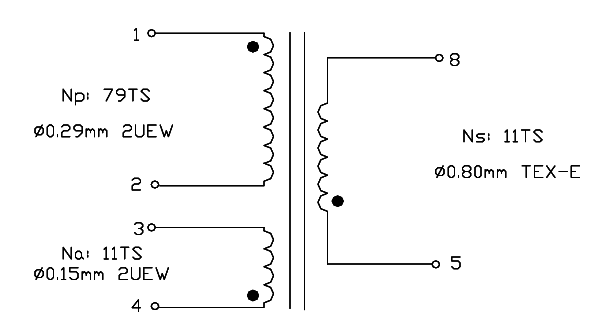

ESQUEMA:
