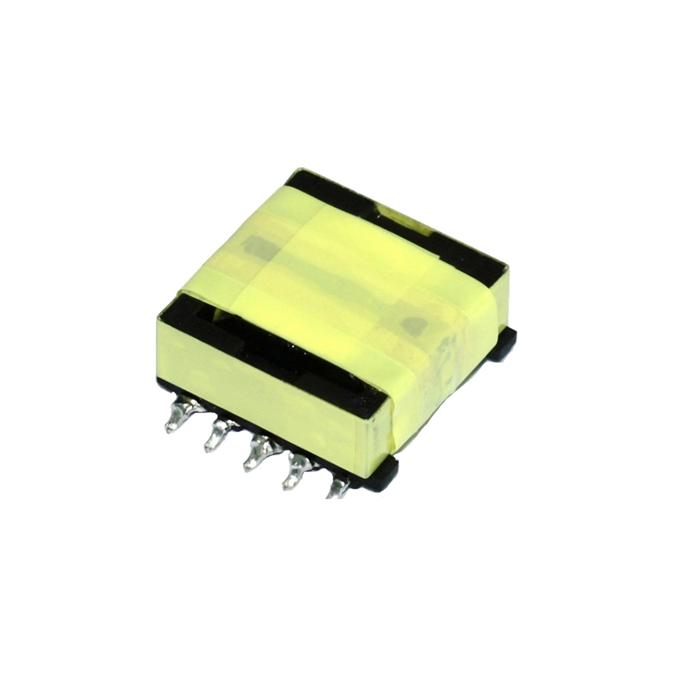

EFD20 SMD Высокочастотный импульсный источник питания Трансформаторы

Модель: MTEFD20-122K-S

ОСОБЕННОСТИ: • Высокая надежность. • Хорошая эффективность обмена. • Компактный и низкий профиль. • Компактная конструкция, высокая мощность. • Рабочая температура: от -40 ℃ до +125 ℃. ПРИМЕНЕНИЕ: • Преобразователи постоянного тока, приводные трансформаторы, цифровые камеры, повышающие трансформаторы, зарядные устройства для портативных импульсных источников питания и т. д. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: 1. Рабочая частота: 20–500 кГц 2. Выходная мощность: от 15 Вт до 50 Вт 3. Рабочая температура: от -40 ℃ до +125 ℃ 4. Температура хранения: от -25 ℃ до +85 ℃

количество:

Описание продукта

EFD20 SMD Высокочастотный импульсный источник питания Трансформаторы

ФУНКЦИИ:

• Высокая надежность.
• Хорошая эффективность обмена.
• Компактный и низкий профиль.
• Компактная конструкция, высокая мощность.
• Рабочая температура: от -40 ℃ до +125 ℃.

Пожалуйста, свяжитесь с нами для получения дополнительной информации о высокочастотных импульсных трансформаторах, высокочастотном импульсном источнике питания, частоте импульсного источника питания, высокомощном импульсном источнике питания и т. д.

ПРИЛОЖЕНИЯ:

• Преобразователи постоянного тока, приводные трансформаторы, цифровые камеры, повышающие трансформаторы, зарядные устройства для портативных импульсных источников питания и т. д.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

1. Рабочая частота: 20 кГц-500 кГц
2. Выходная мощность: от 15 Вт до 50 Вт.
3. Рабочая температура: от -40 ℃ до +125 ℃.
4. Температура хранения: от -25 ℃ до +85 ℃

1. Индуктивность (1`2):

1,19 мГн ± 10%

@ 120 кГц, 0,25 В среднекв.

2. Индуктивность рассеяния (1`2):

35,0 мкГн Макс.

@ 120 кГц, 0,25 В среднекв.

3. Коэффициент поворота:

1~2 : 4~3 : 5~8 = 7,18 : 1 : 1 ± 3%

4. Прочность изоляции:

3 кВ переменного тока 1,0 мин.

@ от первой до второй

2 кВ переменного тока 1,0 мин.

@ от первого до ядра, от второго до ядра

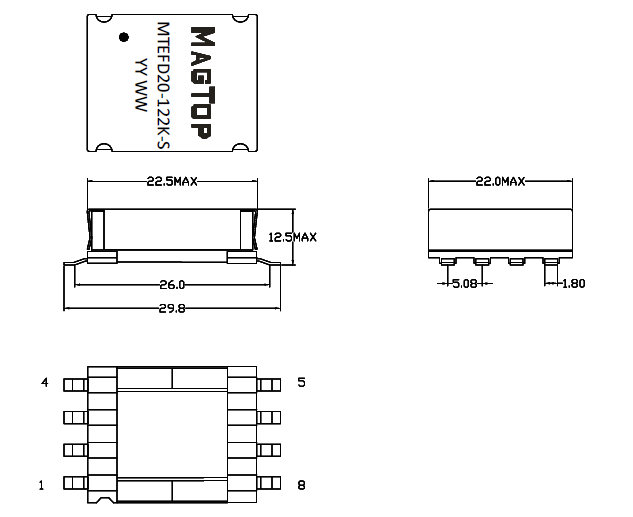

ФОРМА И РАЗМЕРЫ:

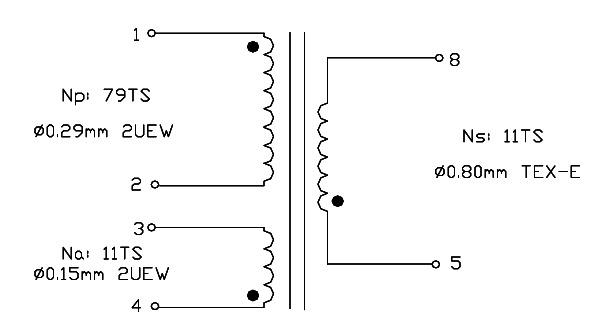

СХЕМА:

Пожалуйста, свяжитесь с нами для получения дополнительной информации о высокочастотных импульсных трансформаторах, высокочастотном импульсном источнике питания, частоте импульсного источника питания, высокомощном импульсном источнике питания и т. д.

* Если у вас есть дополнительные потребности, отправьте нам запрос, спасибо!
