Compreendendo o papel das garras do modo comum na filtragem EMI

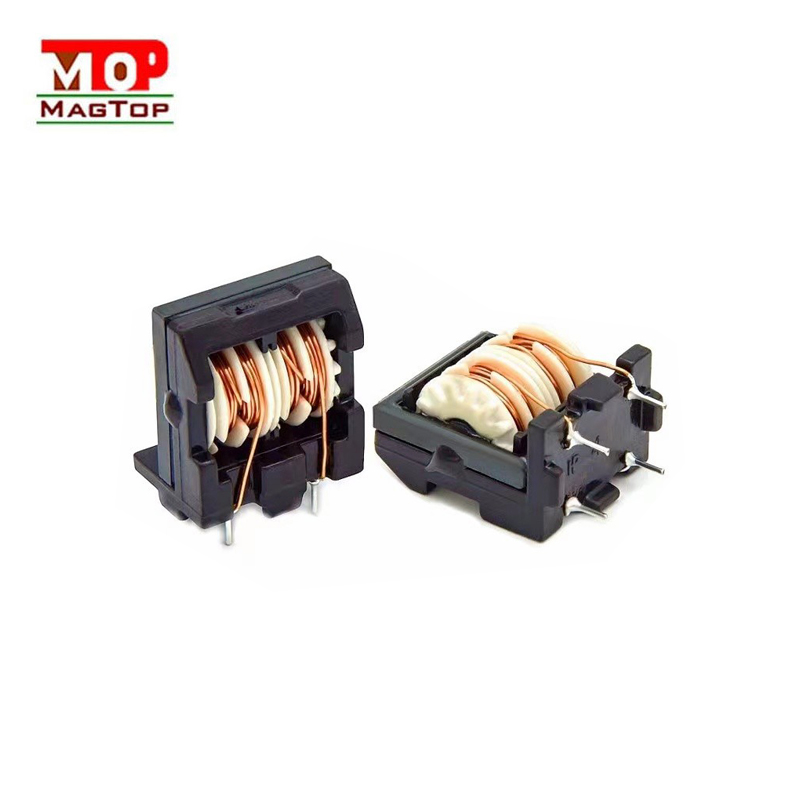

Garolagem do modo comumsão componentes vitais usados ​​para filtrar a interferência eletromagnética (EMI) em vários sistemas eletrônicos, como suprimentos de alimentação, conversores de frequência, máquinas de soldagem e equipamentos de comunicação como o ISDN. Essas garras são projetadas com enrolamentos enrolados em direções opostas em um núcleo.

A principal função deGarolagem do modo comumé para atenuar sinais de interferência indesejados. Quando as correntes de sinal simétricas fluem através das garras, os campos magnéticos eles geram se equilibram, resultando em nenhum efeito significativo. No entanto, na presença de correntes desequilibradas, esses campos magnéticos não cancelam e a impedância do indutor absorve os sinais de interferência, reduzindo assim seu impacto.

Alcançar boas características de atenuação comGarolagem do modo comumrequer maximizar a impedância e estender a faixa de frequência o máximo possível. As propriedades de atenuação são influenciadas por fatores como permeabilidade do núcleo, configuração de enrolamento e o material usado. Diferentes faixas de frequência exigem um número variável de voltas e distribuições específicas de enrolamento para otimizar a atenuação.
