Introducción :

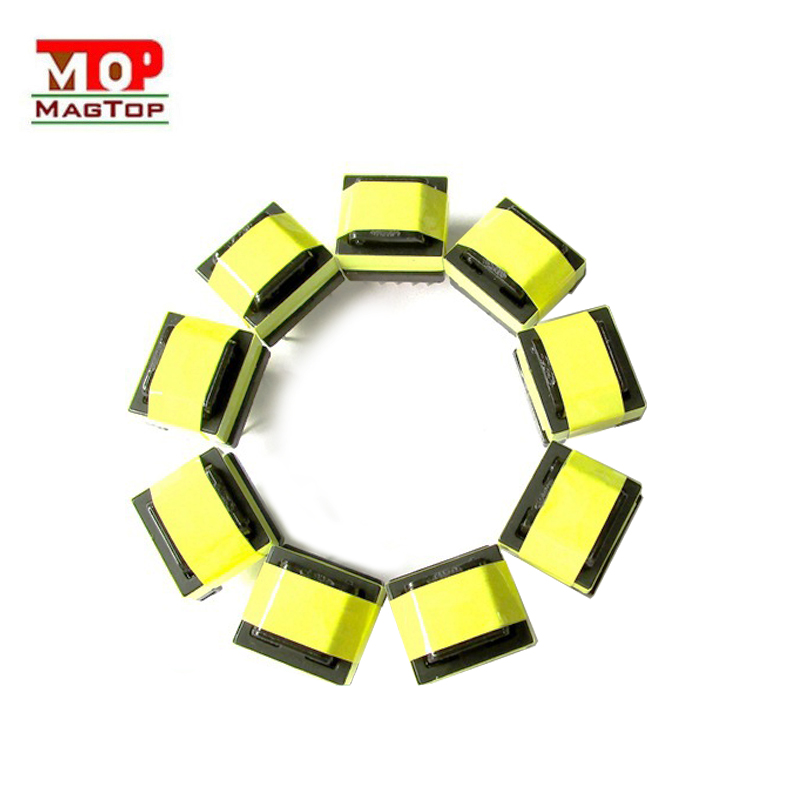

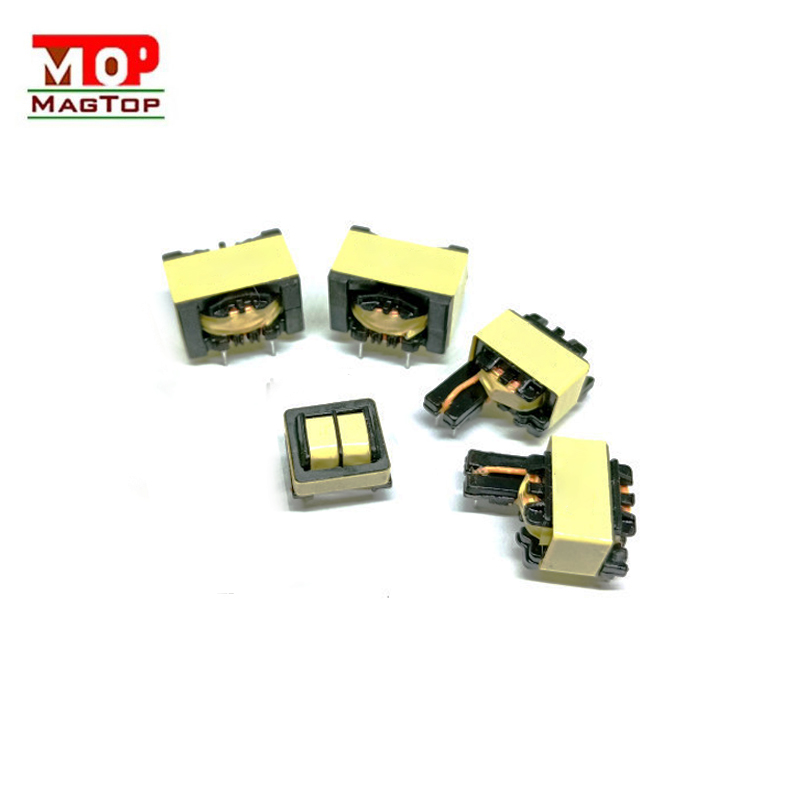

Eltransformador de alta frecuenciaEs el componente más importante de la fuente de alimentación conmutada. Hay muchas estructuras topológicas en la fuente de alimentación conmutada. Por ejemplo, en el circuito de conversión de energía de medio puente, cuando están en funcionamiento, los dos transistores de conmutación se encienden a su vez para generar una onda de pulso de alta frecuencia de 100 kHz, que luego se transforma a través del transformador de alta frecuencia para generar energía de CA. La relación entre el número de vueltas de cada bobina de latransformador de alta frecuenciadetermina el voltaje de salida.
Eltransformador de alta frecuenciaEs el componente más importante de la fuente de alimentación conmutada. Hay muchas estructuras topológicas en la fuente de alimentación conmutada. Por ejemplo, en el circuito de conversión de energía de medio puente, cuando están en funcionamiento, los dos transistores de conmutación se encienden a su vez para generar una onda de pulso de alta frecuencia de 100 kHz, que luego se transforma a través del transformador de alta frecuencia para generar energía de CA. La relación entre el número de vueltas de cada bobina de latransformador de alta frecuenciadetermina el voltaje de salida.
Los más llamativos en el típico circuito de transformador de medio puente son los trestransformadores de alta frecuencia: el transformador principal, el transformador de accionamiento y el transformador auxiliar (transformador de reserva). Cada transformador tiene su propio estándar de medición en la normativa nacional. Por ejemplo, para el transformador principal, siempre que la fuente de alimentación sea superior a 200 W, el diámetro (altura) del núcleo no debe ser inferior a 35 mm. Para el transformador auxiliar, cuando la potencia de la fuente de alimentación no supera los 300 W, el diámetro de su núcleo es suficiente para alcanzar los 16 mm.
Principio de funcionamiento:
AtransformadorEs un dispositivo que transforma voltaje, corriente e impedancia de CA. Cuando la corriente CA fluye a través de la bobina primaria, se genera un flujo magnético de CA en el núcleo de hierro (o núcleo magnético), induciendo voltaje (o corriente) en la bobina secundaria.
AtransformadorEs un dispositivo que transforma voltaje, corriente e impedancia de CA. Cuando la corriente CA fluye a través de la bobina primaria, se genera un flujo magnético de CA en el núcleo de hierro (o núcleo magnético), induciendo voltaje (o corriente) en la bobina secundaria.
EltransformadorConsta de un núcleo de hierro (o núcleo magnético) y una bobina. La bobina tiene dos o más devanados, de los cuales el devanado conectado a la fuente de alimentación se denomina bobina primaria y los devanados restantes se denominan bobinas secundarias.
