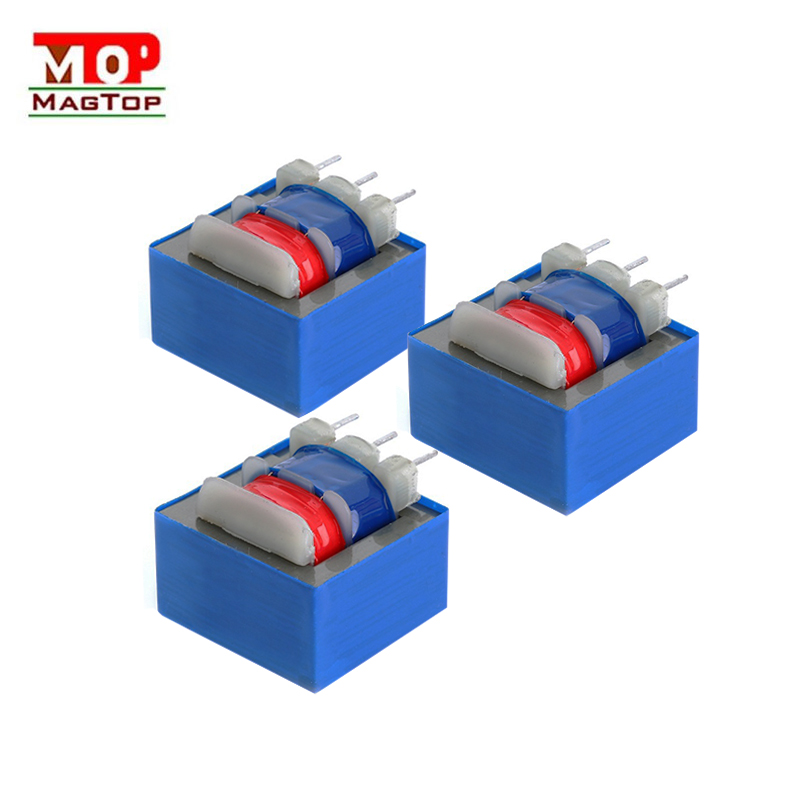

Transformadores de baja frecuenciaSon componentes esenciales en diversas aplicaciones eléctricas. Sin embargo, pueden encontrar varios problemas comunes que afectan su rendimiento y confiabilidad. En este artículo, discutiremos estos problemas y exploraremos posibles causas y soluciones.
1.Problema DCR (resistencia de corriente continua):
A. DCR alta:
La elección del alambre esmaltado resulta crítica para determinar la DCR. MuchosTransformadores de baja frecuenciaUtilice alambre delgado con numerosas vueltas y la selección del calibre del alambre es vital.
La elección del alambre esmaltado resulta crítica para determinar la DCR. MuchosTransformadores de baja frecuenciaUtilice alambre delgado con numerosas vueltas y la selección del calibre del alambre es vital.
Algunos clientes estadounidenses prefieren diseñar y estructurar DCR utilizando líneas American Wire Gauge (AWG). Sin embargo, puede haber situaciones que requieran el uso de líneas métricas (MM). Las diferencias en el diámetro del cable y el espesor del aislamiento pueden dar como resultado un DCR excesivamente alto y un devanado más voluminoso. El ajuste de línea juega un papel en DCR; Un devanado ordenado y cerrado frente a un devanado fino y desordenado puede producir diferentes valores de DCR. El devanado limpio y cerrado tiende a tener un DCR ligeramente más bajo.
B. Diferencias en los valores DCR:
Ciertas especificaciones requieren que los valores DCR entre dos gemelos UI CORE permanezcan dentro de un rango específico. Además, algunas especificaciones exigen que la diferencia de voltaje entre los gemelos no supere los 0,1 V cuando la salida secundaria está inactiva. Para lograr esto, se deben utilizar productos bobinados por el mismo eje de la misma máquina bobinadora para el ensamblaje, asegurando un rendimiento constante.
Ciertas especificaciones requieren que los valores DCR entre dos gemelos UI CORE permanezcan dentro de un rango específico. Además, algunas especificaciones exigen que la diferencia de voltaje entre los gemelos no supere los 0,1 V cuando la salida secundaria está inactiva. Para lograr esto, se deben utilizar productos bobinados por el mismo eje de la misma máquina bobinadora para el ensamblaje, asegurando un rendimiento constante.
2.Problema actual de excitación:

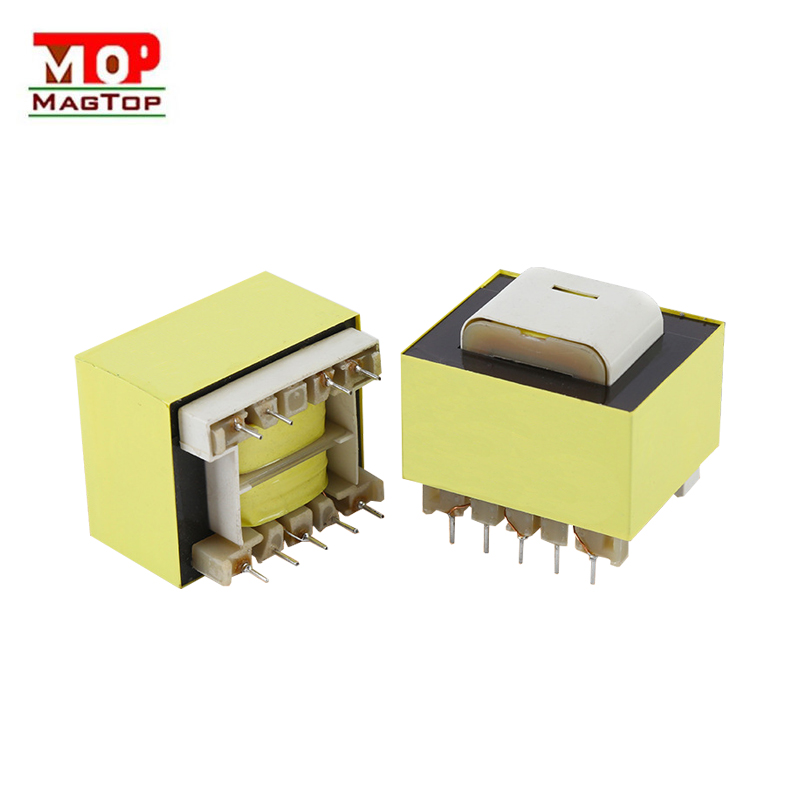

Especificación de corriente de excitación para potencia general.transformadores EIno es particularmente estricto y se refiere a la corriente primaria cuando el secundario está sin carga. Una corriente de excitación excesiva puede deberse a varios factores: a. Giros insuficientes o diámetro de alambre excesivamente grande b. Montaje inadecuado de láminas de acero al silicio c. Material de chapa de acero al silicio de mala calidad d. Hojas gruesas de acero al silicio e. Errores de instrumentos f. Condiciones de entrada incorrectas. Si la corriente de excitación excede significativamente la norma, se debe inspeccionar la bobina para detectar posibles cortocircuitos.
Especificación de corriente de excitación para potencia general.transformadores EIno es particularmente estricto y se refiere a la corriente primaria cuando el secundario está sin carga. Una corriente de excitación excesiva puede deberse a varios factores: a. Giros insuficientes o diámetro de alambre excesivamente grande b. Montaje inadecuado de láminas de acero al silicio c. Material de chapa de acero al silicio de mala calidad d. Hojas gruesas de acero al silicio e. Errores de instrumentos f. Condiciones de entrada incorrectas. Si la corriente de excitación excede significativamente la norma, se debe inspeccionar la bobina para detectar posibles cortocircuitos.
3.Grandes pérdidas:
Cuando las lecturas del vatímetro en el tablero de prueba no cumplen con las especificaciones debido a pérdidas de cobre y hierro, se deben tomar medidas correctivas: a. Asegurar la correcta instalación de láminas de acero al silicio (bordes unificados e instalación estanca). b. Considere la posibilidad de utilizar materiales centrales mejorados. C. Opte por láminas de acero al silicio más delgadas.
Cuando las lecturas del vatímetro en el tablero de prueba no cumplen con las especificaciones debido a pérdidas de cobre y hierro, se deben tomar medidas correctivas: a. Asegurar la correcta instalación de láminas de acero al silicio (bordes unificados e instalación estanca). b. Considere la posibilidad de utilizar materiales centrales mejorados. C. Opte por láminas de acero al silicio más delgadas.
4.Tasa de ajuste de voltaje:
La tasa de ajuste de voltaje, expresada como ΔU % = (U20 - U2)/U20, está influenciada por factores de diseño como la pérdida de cobre, la pérdida de hierro y el número de vueltas. Es esencial mantener esta tasa dentro de límites aceptables.
La tasa de ajuste de voltaje, expresada como ΔU % = (U20 - U2)/U20, está influenciada por factores de diseño como la pérdida de cobre, la pérdida de hierro y el número de vueltas. Es esencial mantener esta tasa dentro de límites aceptables.
5.Aumento de temperatura:
Calcule el aumento de temperatura utilizando el método de resistencia (234,5+T1)/R1 = (234,5+T2)/R2.
Realice pruebas HI-POT (alto potencial) e IR (resistencia de aislamiento). Las pruebas HI-POT son obligatorias para realizar pruebas al 100 % y muchos clientes exigen una declaración de prueba HI-POT para cada envío.
Calcule el aumento de temperatura utilizando el método de resistencia (234,5+T1)/R1 = (234,5+T2)/R2.
Realice pruebas HI-POT (alto potencial) e IR (resistencia de aislamiento). Las pruebas HI-POT son obligatorias para realizar pruebas al 100 % y muchos clientes exigen una declaración de prueba HI-POT para cada envío.
Las causas de las pruebas HI-POT fallidas incluyen: a. Contacto o proximidad entre los cables de los devanados. b. Cortocircuitos en puentes de estaño entre pines. C. Cobertura de cinta aislante insuficiente o incompleta. d. Distancia inadecuada entre los devanados y el núcleo. mi. Daños en el NÚCLEO durante el montaje. Utilice la corriente de corte especificada para la prueba HI-POT.
6.Contaminantes y Lixiviación:
En principio, los transformadores de chapa de acero al silicio no requieren aspiración ni inmersión. Una presión de vacío excesiva puede provocar la penetración de agua entre los núcleos, creando espacios y reduciendo la eficiencia energética del transformador toroidal. Abordar estos problemas comunes entransformadores de baja frecuenciaes crucial para garantizar su rendimiento óptimo y confiabilidad en diversas aplicaciones. El diseño, la selección de materiales y los procedimientos de prueba adecuados pueden ayudar a mitigar estos problemas y mejorar el rendimiento del transformador.
En principio, los transformadores de chapa de acero al silicio no requieren aspiración ni inmersión. Una presión de vacío excesiva puede provocar la penetración de agua entre los núcleos, creando espacios y reduciendo la eficiencia energética del transformador toroidal. Abordar estos problemas comunes entransformadores de baja frecuenciaes crucial para garantizar su rendimiento óptimo y confiabilidad en diversas aplicaciones. El diseño, la selección de materiales y los procedimientos de prueba adecuados pueden ayudar a mitigar estos problemas y mejorar el rendimiento del transformador.
