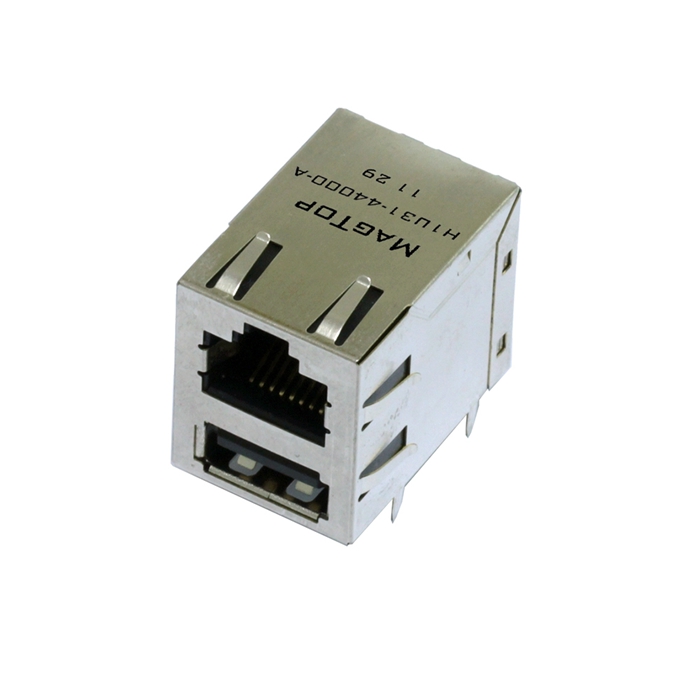

10/100Base-TX RJ45 / LED'li Tek USB Kombo Konnektör Modülleri

Model: RJ-50101-9C-Q

Açıklamalar: RJ45/Single USB Combo, bir USB konektör bağlantı noktasıyla birlikte tek bir Rj45 Tab-UP ile birlikte Delikten tümleşik konektör modülüdür. RJ45 Konektörünün dahili manyetikleri, 10/100Base-TX, Anakart Üzerinde LAN gibi Uygulamaları ve PC uygulamalarını desteklemek üzere tasarlanmıştır. Özellikler ve Faydalar: * 10/100Base-TX uygulamaları için uygun LAN arabirimi. * RJ45/USB yığılmış tasarım, PCB alanından tasarruf sağlar. * RoHS-6 tepe dalga lehim sıcaklığı derecesi 260 ℃. * USB modülü, USB 2.0 standartlarına uygundur ve CAT5 Fast Ethernet endüstri performans standardını karşılar. * Dahili manyetikler, HI-POT ve işlevsellik açısından %100 elektriksel olarak test edilmiştir.

Miktar:

Ürün Açıklaması

Açıklamalar:

LED'li RJ45/Tekli USB Kombosu, bir USB konektör bağlantı noktasıyla kombinasyon halinde tek bir Rj45 Tab-UP içeren bir Geçişli Delik tümleşik konektör modülüdür.
RJ45 Konektörünün dahili manyetikleri, 10/100Base-TX, Anakart Üzerinde LAN gibi Uygulamaları ve PC uygulamalarını desteklemek üzere tasarlanmıştır.

usb'li rj45 konektörü, rj45 usb combo, rj45 konektörü tek transformatör, rj45 konektörü tek bağlantı noktası, led'li rj45 soketi

Özellikler ve faydalar:

* 10/100Base-TX uygulamaları için uygun LAN arabirimi.
* RJ45/USB yığılmış tasarım, PCB alanından tasarruf sağlar.
* RoHS-6 tepe dalga lehim sıcaklığı derecesi 260 ℃.
* USB modülü, USB 2.0 standartlarına uygundur ve CAT5 Fast Ethernet endüstri performans standardını karşılar.
* Dahili manyetikler, HI-POT ve işlevsellik açısından %100 elektriksel olarak test edilmiştir.

Elektriksel Performans Özeti:

* 100Base-T için IEEE 802.3 standardını karşılar veya aşar.

* 8 mA ön akım ile minimum 350 uH OCL.

* Maksimum EMI bastırma için yüksek performans.

* IEEE 802.3 gereksinimi başına minimum 1500 Vrms izolasyon.

* Çalışma sıcaklığı aralığı: 0 ℃ ila +70 ℃.

* Saklama sıcaklığı aralığı: -40 ℃ ila +85 ℃.

Malzeme özellikleri:

* Uç: Plastik: Güçlendirilmiş FR PA66-B30 UL94V-0.

Temas Alanı: Fosforlu Bronz, Altın Kaplama.

PCB Terminali: Fosfor Bronz, Nikel Üzeri Kuyruk-Kalay

* Muhafaza: Güçlendirilmiş FR PA66-B30 UL94V-0.

* Metal Kabuk: Bakır Alaşımlı, Nikel Kaplama

* Kasa: Fenolik, UL94V-0 Siyah.

Elektriksel Özellikler:

İndüktans:
350 uH MIN @ 100KHZ, 0.1Vrms, 8 mA DC Bias
Dönüş oranı:
P1-3 : J1-2 = 1CT:1 +/-3%
P4-6 : J3-6 = 1CT:1 +/-3%
Ekleme Kaybı:
1 ~ 100 MHZ -1,0 dB MAKS.
Geri dönüş kaybı:
1 ~ 10 MHZ -20 dB MIN. 100 OHMS yükleyin
10 ~ 30 MHZ -16 dB MIN. 100 OHMS yükleyin
30 ~ 60 MHZ -12 dB MIN. 100 OHMS yükleyin
60 ~ 80 MHZ -10 dB MIN. 100 OHMS yükleyin
Ortak Mod Reddi:
1 ~ 50 MHZ -30 dB MIN.
50 ~ 100 MHZ -20 dB MIN.
Karşılıklı Konuşma:
1 ~ 100 MHZ -30 dB MIN.

7. Hi-Pot Testi:

1500Vrms 60sn. @ PCB Tarafından Kablo Tarafına

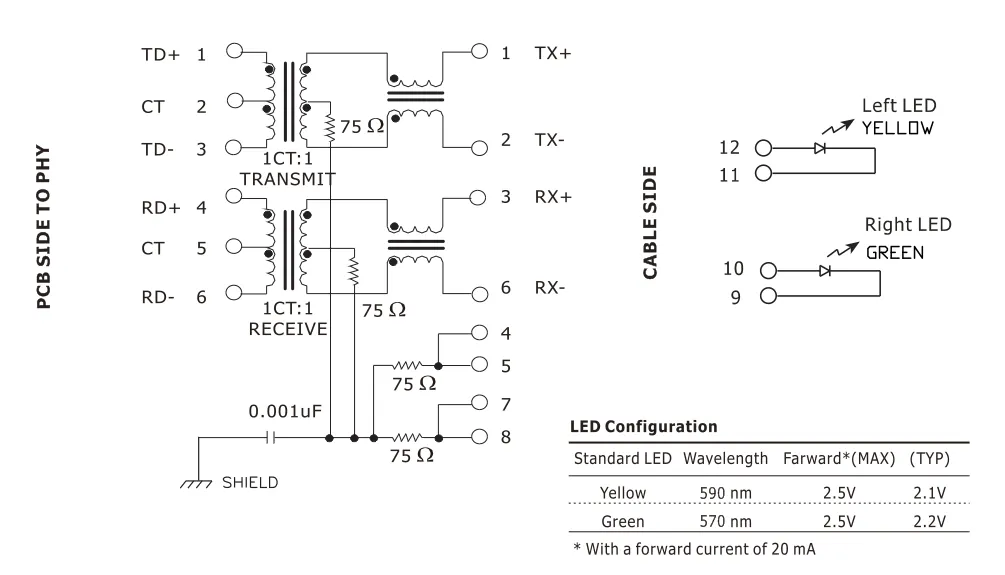

Şematik:

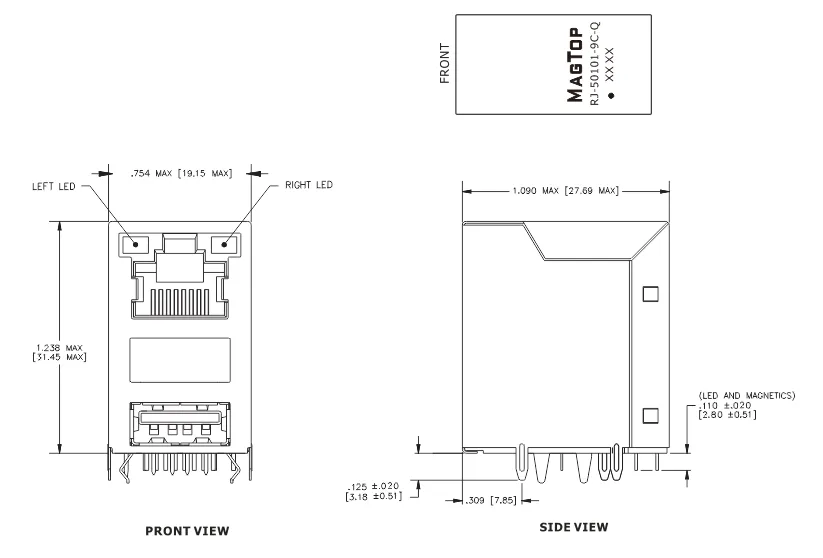

Şekil ve Boyutlar:

PCB Düzeni:
