Yüksek frekans transformatörünün iç yapısı

yazar: MagTop
2022-05-25
Küçüktrafoiçinde büyük bir yapı ile. Şimdi gidiyoruzAnatomi yüksek frekans trafosu, yapının içini anlamak için sizlerle.
  1. Eadlı tel
BAKIR TEL temel malzemelerden biridir.trafoüretme,
ve transformatörün en temel işlevini - voltaj dönüştürme işlevini tamamlayabilir. Genellikle "TEL" anlamına gelen TEL olarak anılır.
ve gerçek adı BAKIR KABLOLAMA olmalıdır.
  1. çizgi çerçeve ve taban
Tel çerçeve ve taban, destek bobininin bobinidir ve daha sonra tam bir braket oluşturmak için PIN ile eşleştirilir (bazı tel çerçevelerin PIN'i yoktur, ancak tel ile değiştirilir), böylecetrafohat, PIN'e kolayca sarılabilir. Adı BOBİN'dir.

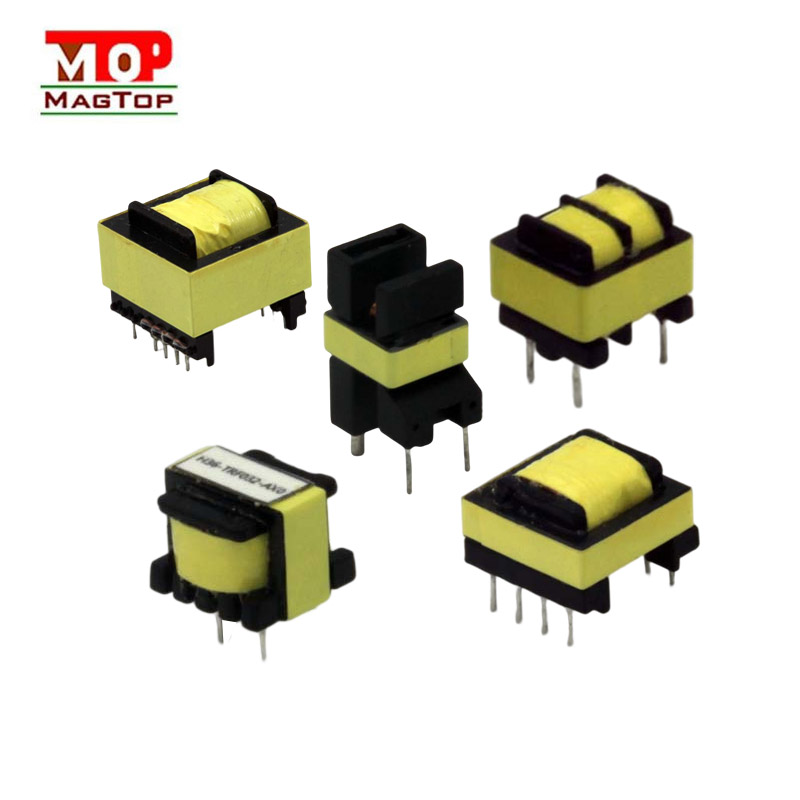

high frequency transformer design
  1. Çekirdek
Esas olarak iki türe ayrılır: biri, silikon çelik sac ve silikon çelik sac gibi düşük frekanslı transformatörün çekirdeğidir; Biriyüksek frekans trafosuçekirdek, bu çekirdeğe kesinlikle manyetik çekirdek denilmelidir ‖ daha uygun, ferrit manyetik tozdan yapılmıştır yüksek sıcaklık sinterleme işlemi, genellikle fabrikada "demir çekirdek" diye duyarız, bu sadece yaygın bir isimdir, çünkü herkes böyle anılır, hadi onu kullanalım.
  1. Silicon çelik sac
Yaygın olarak kullanılan çelik miktarına göre farklı malzemeler vardır: ZII(M6)-- Z Sınıfı, esas olarak H18, H20, H23, H50 ve H60 olmak üzere yönlü silikon çelik sacdır. (M18, M20, M23, M50, M60.) vb.
  1. To bant
Yapışkan BANT genellikle kullanılırtransformatörler. Yapıştırıcı TAPE'in yabancı adı TAPE'dir ve aynı zamanda MAYLAG olarak da adlandırılır, bu sadece taban malzemesinin adının İngilizce harf çevirisidir. Yapıştırıcı BANT'ın transformatörlerdeki ana işlevleri yalıtım, dolgu ve sabitlemedir.

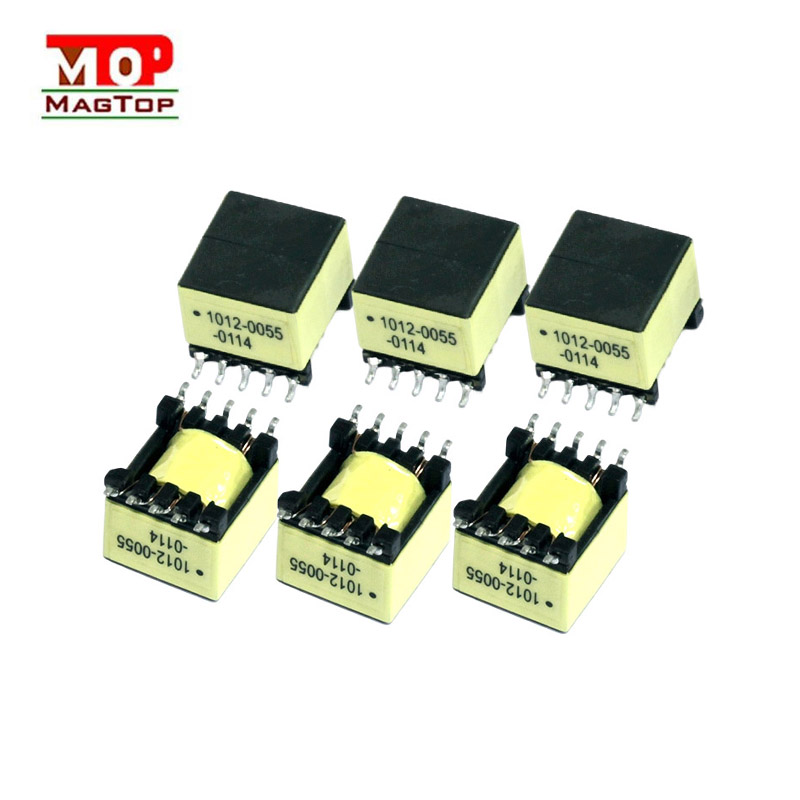

high frequency step up transformer
