مقدمة للمحولات عالية التردد

المحولات عالية التردد، التي تعمل فوق 10 كيلو هرتز، تعتبر محورية في إمدادات الطاقة الفعالة. فهي تقوم بتحويل النبضات عالية التردد إلى تيار متردد، مع اعتبارات قطر النواة المحددة للتطبيقات المخصصة

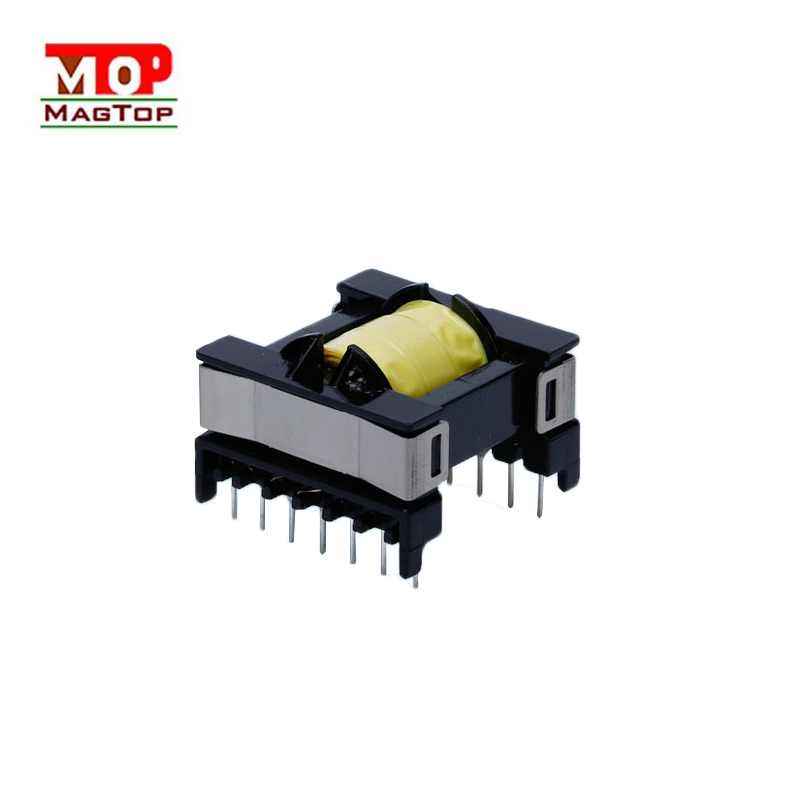

المحول عالي التردد هو نوع متخصص من محولات الطاقة بتردد عمل يتجاوز نطاق التردد المتوسط، وعادة ما يكون أعلى من 10 كيلو هرتز. تجد هذه المحولات التطبيق في المقام الأول كمكونات رئيسية فيمحول إمداد الطاقة عالي التردد.

يتم استخدامها أيضًا في إمدادات الطاقة العاكسة عالية التردد وآلات اللحام العاكس عالية التردد.المحولات عالية التردديتم تصنيفها بناءً على ترددات التشغيل الخاصة بها، بما في ذلك 10 كيلو هرتز - 50 كيلو هرتز، و50 كيلو هرتز - 100 كيلو هرتز، و100 كيلو هرتز - 500 كيلو هرتز، و500 كيلو هرتز - 1 ميجا هرتز، و10 ميجا هرتز وما فوق.

أهمية في الطاقة عالية الترددتوريد محولات عالية الترددتلعب دورًا محوريًا في مجال تبديل مصادر الطاقة. في مجال تبديل مصادر الطاقة، توجد طوبولوجيات دوائر مختلفة. على سبيل المثال، فكر في دائرة تحويل الطاقة لنصف الجسر.

في هذا التكوين، يتم تنشيط اثنين من ترانزستورات التحويل بالتناوب لتوليد شكل موجة نبضية عالية التردد، عادةً عند 100 كيلو هرتز. تتم بعد ذلك معالجة هذه الإشارة عالية التردد من خلال المحول عالي التردد لإنتاج تيار متردد.

تحدد نسبة اللفات في كل ملف متعرج للمحول عالي التردد جهد الخرج. في دائرة محول نصف جسر نموذجية، هناك ثلاثة أساسياتالمحولات عالية الترددملحوظة: المحول الرئيسي، المحول الاحتياطي، والمحول المساعد.

كل من هذهمحولاتلديها مبادئ توجيهية محددة تحكم تصميمها. على سبيل المثال، يجب أن يكون للمحول الرئيسي قطر قلب (حجم مقطع عرضي) لا يقل عن 35 مم لإمدادات الطاقة التي تزيد عن 200 وات. وفي المقابل، فإن المحول المساعد، المستخدم لإمدادات الطاقة حتى 300 واط، يتطلب قطرًا أساسيًا يبلغ 16 ملم، مما يدل على أهمية مواصفات المحولات المصممة في مختلف التطبيقات.
