고주파 변압기 소개

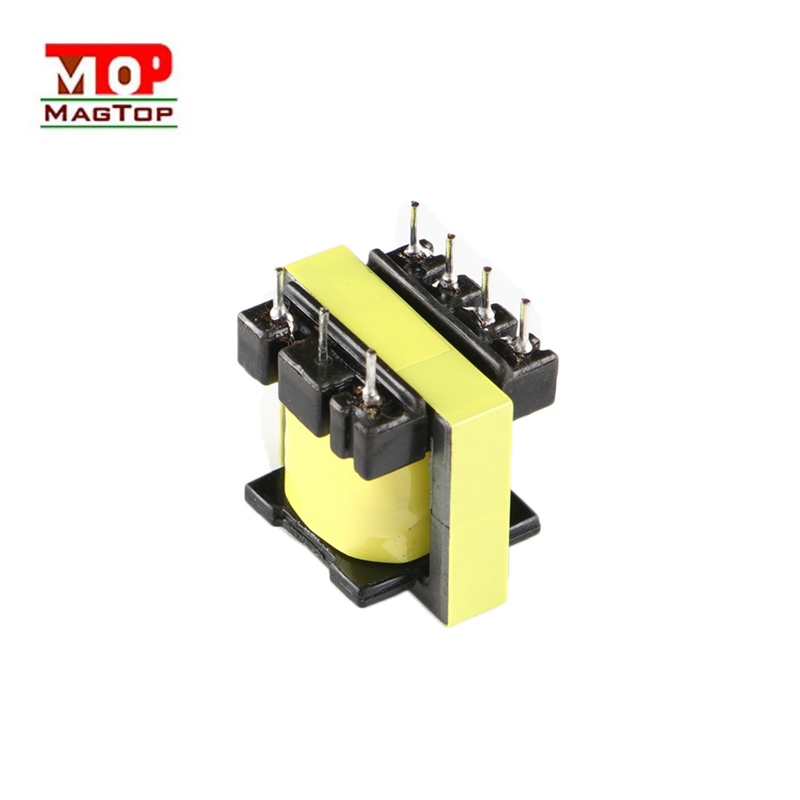

고주파 변압기10kHz 이상에서 작동하는 는 효율적인 전원 공급 장치에서 중추적인 역할을 합니다. 맞춤형 애플리케이션을 위한 특정 코어 직경을 고려하여 고주파 펄스를 AC로 변환합니다.

고주파 변압기는 중간 주파수 범위(일반적으로 10kHz 이상)를 초과하는 작동 주파수를 갖는 특수 유형의 전력 변압기입니다. 이 변압기는 주로 주요 구성 요소로 응용 프로그램을 찾습니다.고주파 스위칭 전원 공급 장치 변압기.

고주파 인버터 전원, 고주파 인버터 용접기에도 사용됩니다.고주파 변압기10kHz-50kHz, 50kHz-100kHz, 100kHz-500kHz, 500kHz-1MHz 및 10MHz 이상을 포함하여 작동 주파수에 따라 분류됩니다.

고주파 전력의 중요성고주파 변압기 공급스위칭 전원 공급 장치 영역에서 중추적인 역할을 합니다. 스위칭 전원 공급 장치 영역에는 다양한 회로 토폴로지가 존재합니다. 예를 들어, 하프브리지 전력 변환 회로를 생각해 보십시오.

이 구성에서는 두 개의 스위칭 트랜지스터가 교대로 활성화되어 일반적으로 100kHz에서 고주파 펄스 파형을 생성합니다. 이 고주파 신호는 고주파 변압기를 통해 처리되어 교류를 생성합니다.

고주파 변압기의 각 권선 코일의 권선 비율에 따라 출력 전압이 결정됩니다. 일반적인 하프 브리지 변압기 회로에서는 3개의 1차측고주파 변압기눈에 띄는 것은 주 변압기, 대기 변압기 및 보조 변압기입니다.

이들 각각변압기디자인을 관리하는 특정 지침이 있습니다. 예를 들어, 200W를 초과하는 전원 공급 장치의 경우 주 변압기의 코어 직경(단면 크기)이 35mm 이상이어야 합니다. 반면, 최대 300W의 전원 공급 장치에 사용되는 보조 변압기는 16mm의 코어 직경이 필요하므로 다양한 애플리케이션에서 맞춤형 변압기 사양의 중요성을 보여줍니다.
